地震仪

047 地震仪

测量地震的仪器，又称地动仪。公元132年张衡首创世界上第一架地震仪——地动仪，它成功地记录了公元138年甘肃发生的一次强震。

地震仪dizhenyi

记录和测量地震的仪器。我国东汉张衡于公元132年发明的候风地动仪是世界上最早的地震仪。仪器为铜质，外形象酒尊，周围八个方位各有一龙，口衔铜球：其下方八只蟾蜍张口对着龙头；尊内有一直立柱子与八根曲杠杆相连。如果有地震发生，立柱向着地震方向倾斜，使杠杆掀动龙头，遂张口吐出铜球，落入蟾蜍口中，发出清脆响声，根据球落方位，推知地震方向。公元138年，一日龙口忽然吐出铜球，当时张衡在洛阳，立即断定西方有震。不久传来消息，果然陇西发生地震。近代地震仪产生于19世纪80年代，它的原理与候风地动仪相似，是利用惯性原理制成的。地震仪固定于地面，仪器内有一悬挂重锤P （有水平和垂直两种），连接杠杆S，附设记录滚筒D。地震时，地震仪随地面摆动，而重锤则因惯性于一瞬间停留原位，这样连接在重锤之上的杠杆（带记录装置），便将地震波动记录在滚筒上。现代地震仪发展很快，已利用遥控观测和磁带记录等先进技术；种类也很多，分长短周期各种类型，但其基本原理是相同的。我国设计制造的短周期64型地震仪，灵敏度很高。

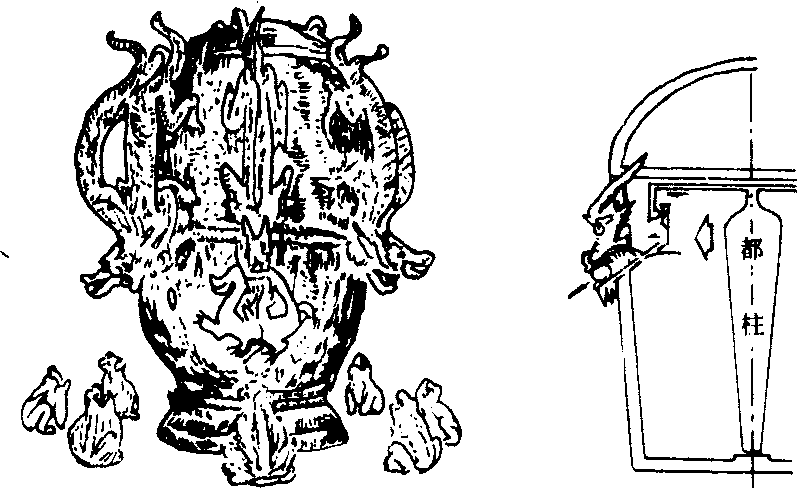

图1 侯风地动仪

左：模型 右： 内部结构纵切面

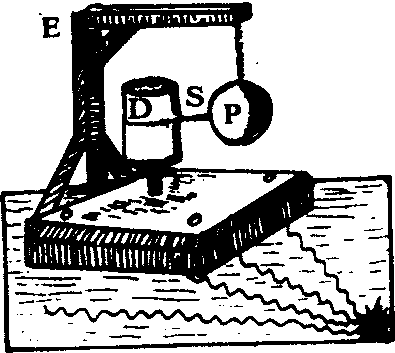

图2 地震仪原理

P.重鍾；S.杠杆；D.记录滚筒；E.支架

地震仪

记录地震时地面质点运动的位移、速度和加速度的各种仪器。常用的是记录地面质点位移的地震仪，如伍德—安得逊式地震仪。

地震仪

seismograph

---

地震仪

seismograph

---

地震仪

seismologic instrumentation

---

地震仪

seismograph;seismometer
