喷枪spray gun

一种射程较远的枪状手持喷杆。在液力喷雾机上，使用一般的手持喷杆只能近射，而使用喷枪能充分利用液泵的流量，射程高且远，适宜大田作物、果树和园林病虫害的防治。常用的喷枪有小喷枪、可调喷枪、远射喷枪和组合喷枪等。
小喷枪 20世纪50年代初期，为解决手动喷雾器的远射、高射问题而研制成的小型喷枪，全长200～300毫米。先与单管喷雾器配套使用，代替一般的手持喷杆对果树喷洒药液，后又供踏板喷雾器配套使用。射程可达6～8米。
可调喷枪 20世纪60年代末期以后，随着机动喷雾机的发展，出现了果园用的可调喷枪(图1)。喷枪全长约530毫米，在枪管里装有调节杆，终端装有手柄，杆的前端有调节管及旋水芯，利用其在喷头体内涡流室中的位置变化，可调节射程的远近、雾锥角的大小、雾滴大小等。手柄逆时针方向旋转，射程由近变远，旋至最终位置就达到最远射程。按顺时针方向旋转，射程由远变近，最终因旋水芯顶端的关闭塞（橡胶片）将喷头片的中心小孔封闭，而停止喷雾。安装小喷嘴时，喷嘴孔径为3.0或2.5毫米；安装喷头片时，喷孔为2.0毫米。在零级风及1 500千帕的喷射压力时，射程为7～10米。

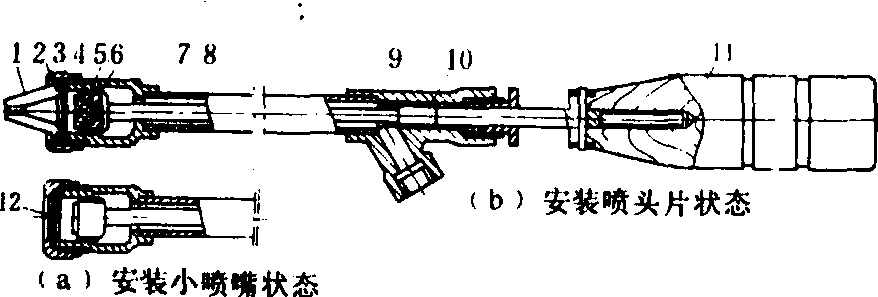

图1 可调喷枪

1. 小喷嘴； 2. 喷嘴帽； 3. 塑料垫圈； 4. 喷头体；5. 关闭塞； 6. 旋水芯； 7. 调节管； 8. 枪管； 9. 三通； 10. 调节杆； 11. 手柄； 12. 喷头片

远射喷枪 结构如图2。喷枪的全长一般为300毫米。喷嘴为单孔式，又称单孔式远射喷枪。孔径规格有2.6、3.0、3.4、3.8及4.2毫米。在零级风及1 500千帕的喷射压力下，其射程为12～17米。作业时，喷嘴喷出的药液与空气撞击而形成雾流，用手指按动装在喷嘴旁的扩散片，以干扰射出的雾流，能使雾流按所需要的方向散射，同时因扩散片与雾流的冲击作用，而使雾滴变小、雾流扩散、射程缩短。单头远射喷枪可与担架式喷雾机配套，适用于水田喷洒。在按动扩散片时，操作者易受到药液的污染。

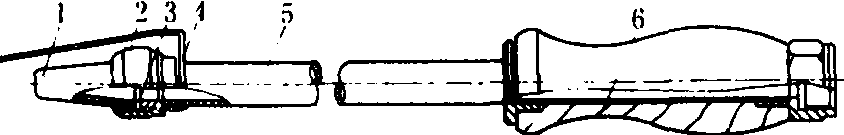

图2 远射喷枪

1. 远射喷嘴； 2. 喷嘴帽； 3. 塑料垫圈； 4. 扩散片；5. 枪管； 6. 木柄

组合喷枪 将2～3个或2～3组不同结构的喷头安装在喷枪上，使其喷出的雾流，按喷射方向，由近到远均匀分布。如在喷枪的端部装有单孔式远射喷头、在喷枪的中部装有狭缝式喷头的双头组合喷枪，喷雾时，均可使两个喷头喷出的雾流，在一个竖直的平面内洒布。在470千帕压力时，喷枪的喷液量每分钟为84升，全射程22米的距离内洒布较均匀。

喷枪spray gun

适于远距离喷射的喷雾部件。由喷嘴、喷杆、手柄等组成。喷嘴为单孔式或带有扩散片的单孔式（冲击式）。由喷孔喷出的药液是一种高速射流，受空气阻力击碎而雾化。要使雾滴细，须采用高压和小喷孔，也可在喷嘴旁加扩散片，使药液与扩散片撞击，以加强雾化。还有一种涡流芯可调节的喷枪：当调大涡流芯与喷孔片之间的距离，喷出的雾滴变粗.射程变大；反之，则雾滴较细，射程变小。这种喷头多用于果园病虫害防治，又称果园喷枪。
