同步发电机的相位复式励磁装置apparatus of phase compound exciting for synchronous

补偿同步发电机因负荷电流的幅值及其功率因数的变化，所引起的电枢反应，以改善发电机电压质量的一种复式励磁装置。装置的原理如图1所示，图中XB为相复励变压器，其输出经整流器FGZ整流后，送到励磁机的励磁绕组，XB原边的两绕组W_i及W_u，电流绕组W_i接发电机电流互感器LH，电压绕组W_u经电抗DK，接发电机电压互感器YH，于是取得电流、电压两个信号。
当cosψ=1时，负载电流与电压同相，面绕组W_u的电流_u滞后于的角度为90°(图2)，合成磁势_W是两个相差90°的相量和，副边绕组W输出与相量AB的长度成正比。
当cosψ=0(ψ=90°)，负载电流滞后于电压的角度为90°，合成磁势为两个同向相量、的和，可见功率因数减小时，合成磁势增加，因而XB的副边输出电流随之增大。但考虑非线性和温度的影响，一般相位复式励磁装置都带有电压校正器，相复励变压器XB的控制绕组Wk接受校正器输出的直流电流，以控制铁芯饱和程度而改变XB的激磁阻抗，使原边的合成磁势转换到副边也随之而变。校正器输出电流小，激磁阻抗增大，副边磁势也增大；反之减小，从而起到调节电压的作用。
相位复式励磁装置响应速度快，工作可靠，因此，在电力系统中得到广泛用。中国主要用于10万千瓦以下中等容量的发电机组。

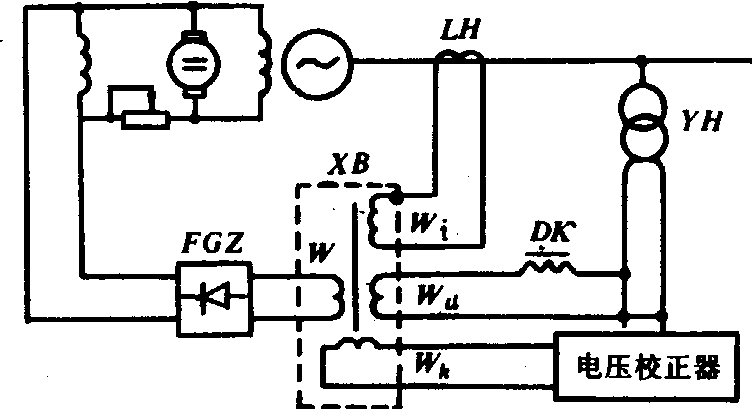

图1 相位复式励磁装置原理

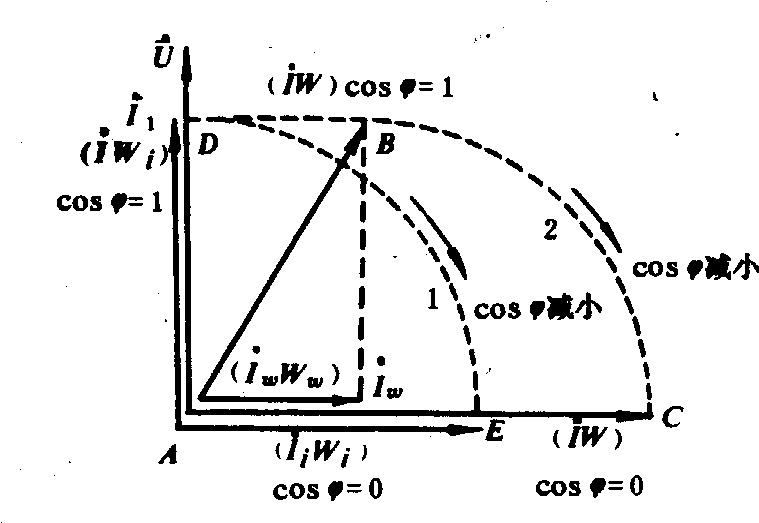

图2 相位复式励磁的合成磁势
