YHG系列冶金用液压缸

---

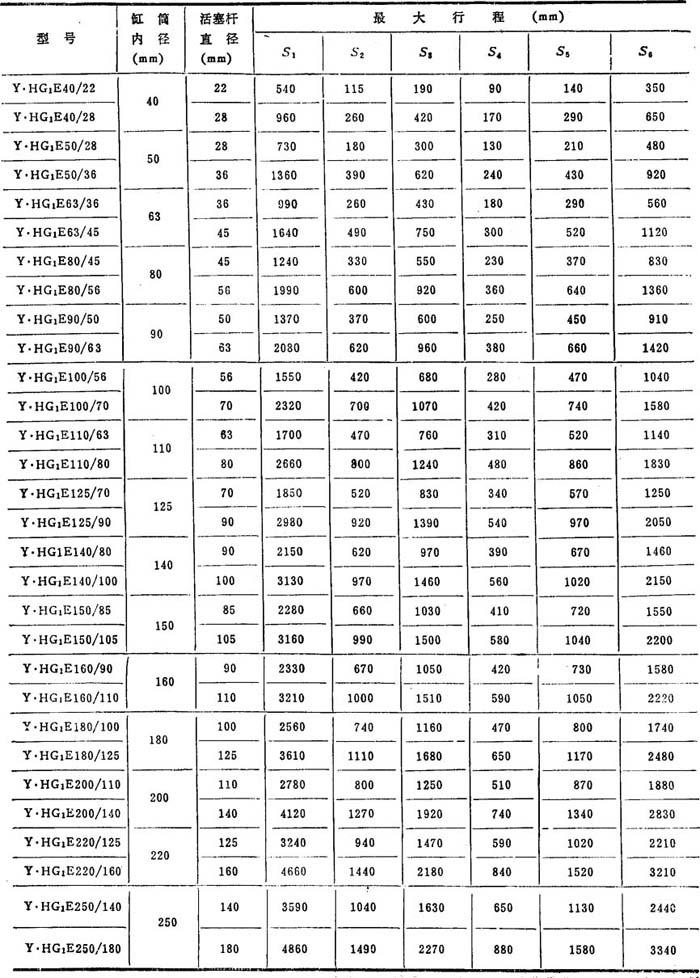

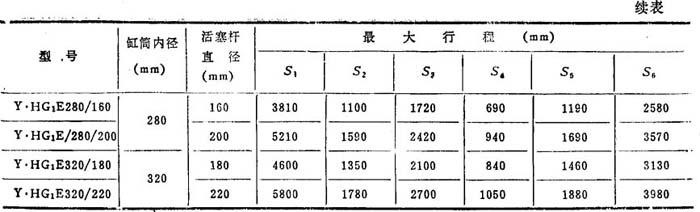

YHG产品是双作用单活塞杆液压缸，可用液压油和乳化液作为工作介质，但不可用磷酸脂。其安装方式和技术参数分别见表7．5－3和7．5－4，型号意义如下：

注：
❶ 表中只列出型号代码❶ ～❹ ，
❺ ～❿ 经选定后即可构成完整的型号。

❷ 压力等级在表中只列出E，若需其它压力等级，需用C或G代替E。

❸ S₁为F₁、F₃、J₁杆端耳环；S₂为F₁、F₃、J₁杆端螺纹；S_a为F₂、F₄杆端耳环；S4为F₂、F₄杆端螺纹；S₅为Z₂、E杆端耳环。
