反击式水轮机reaction turbine

利用水流的压能（只有一小部分利用动能）做功的水轮机。由引水机构 （引水室或蜗壳）、导水机构（导叶）、工作机构（转轮）和泄水机构（尾水管）4部分组成。此外，还有主轴、轴承和联轴器等，卧式机组还包括飞轮。水流通过转轮叶片时，因叶片的作用，水流改变了压力、流速的大小和方向，从而对叶片产生反作用力，形成旋转力矩，使转轮旋转。按水流经过转轮的方向不同，可分为轴流式、混流式、斜流式和贯流式4种。轴流式是水流经过转轮时始终沿着主轴的方向(图1)；混流式是水流先沿辐向进入转轮，然后逐渐变为轴向而离开转轮，故又称为辐向轴流式水轮机(图2)；斜流式是进、出轮叶的水流和主轴斜交(图3)；贯流式是水流从进口到尾水管出口都是轴向的(图4)。

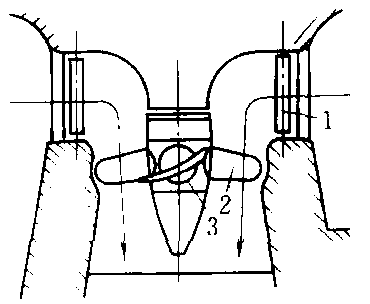

图1 轴流式水轮机

1.导叶 2.叶片 3.轮毂

图2 混流式水轮机

1. 主轴 2. 叶片 3. 导叶

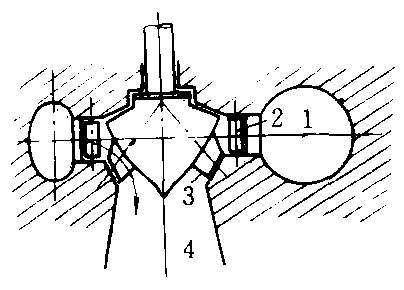

图3斜流式水轮机

1.蜗壳 2. 导叶 3.转轮叶片 4.尾水管

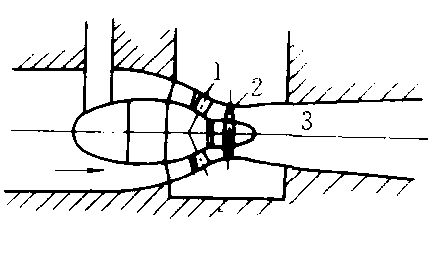

图4 贯流式水轮机

1.导叶 2.转轮叶片 3.尾水管

反击式水轮机

水轮机的一种。利用导水机构，把水引入转轮，水流流过叶轮中的叶片时，发生反击力，推动转轮旋转。反击型水轮机转换液体具有三部分能量：压力能、位能和动能。
