压力式温度计yalishi wendujipressuretype thermometer

利用封闭系统内液体或气体的压力随温度变化的特性进行隔测的温度计。其隔测距离可达20～50米，并可利用自记钟在记录纸上绘制测温曲线。也有制成接点式的， 可装于温室等设施之中， 用其发出预定的界限温度讯号。

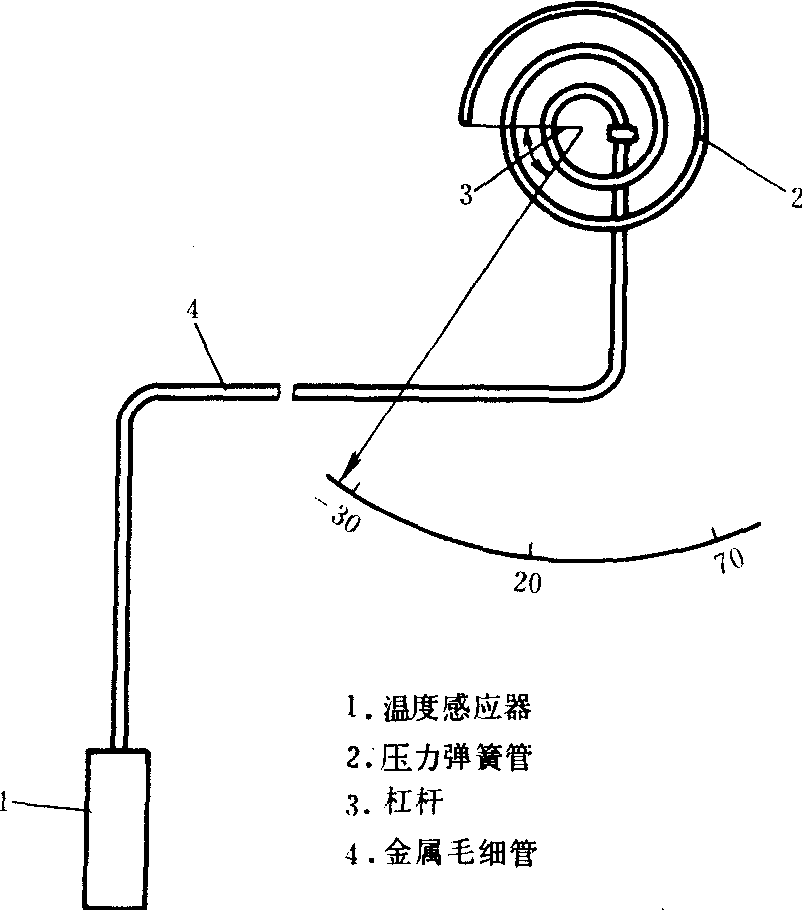

压力温度计示意图

压力式温度计由温度感应、读数记录、压力传递等3部分组成， 见图。❶温度感应部分， 即温包。内充甲醇、二甲苯或纯净的煤油等液体， 也有充以20～30大气压的氮气或氯甲烷等蒸气的。外壳用钢、不锈钢、铜或黄铜制成圆筒状， 筒的一端封闭， 另一端和传递压力的金属毛细管连接。
❷压力传递部分， 即连接温度感应器与压力弹簧管的金属毛细管， 用钢或铜制成，内径为0.2～0.5毫米，壁厚0.5～2.0毫米。
❸读数记录部分， 包括压力弹簧管， 用钢或黄铜制成， 其截面为扁平形和椭圆形， 弹簧管一端与金属毛细管连接并固定在支架上， 而另一端是封闭的自由端， 通过杠杆能带动指针或记录笔动作。当温度感应器受热时， 在其中的液体或气体压力升高， 经毛细管传到弹簧管， 使弹簧管由于内壁压力增加而略微伸展， 当温度感应器受冷时， 液体或气体压力降低， 压力弹簧管的弹力就迫使它本身卷曲， 经杠杆带动指针或记录笔移动， 就能指示所感受的温度值。这种仪器的优点是不需供应电源， 机械强度大， 不怕振动， 能隔测和自动记录。主要缺点是压力传递部分内的感温液体， 其压力随环境温度变化而变化， 从而引起误差， 故已很少应用。多改为接点式控温装置， 用于温室等设施中界限温度的报警和温度控制。
