单板剪切机veneer chipper

用于把单板带剪切成一定尺寸的单板，或将单板带上有材质缺陷和工艺缺陷等不符合质量标准的部分剪去的机械。是胶合板生产过程中的一种配套设备。按传动结构分为机械驱动式和压缩空气驱动式两种。
机械驱动式剪切机 由机架、横梁、刀架、剪刀、底刀、传动机构等构成(图1)。电动机带动传动机构经偏心轮使刀架作上下直线运动，通过安装在刀架上的剪刀下落与底刀之间的剪切力，将单板切断。这种剪切机速度慢，每分钟在120次以内，仅适用于低速干燥机后的剪切和零片单板的整理。
压缩空气驱动式剪切机 简称气动式剪切机。由机架、气压系统和机械传动3部分构成，图2为其中一典型结构。压缩空气通过电磁阀控制气动摆动马达正、反转，经联轴器与主轴联接，驱动曲柄连杆机构使刀架沿着圆柱导轴作往复运动剪切单板。气动式剪切机以砧辊代替底刀，每剪切一次，由单向超越离合器带动砧辊转动一微小角度，使剪刀的刀痕不重复固定在砧辊的某一部位，达到等磨损的目的，延长使用寿

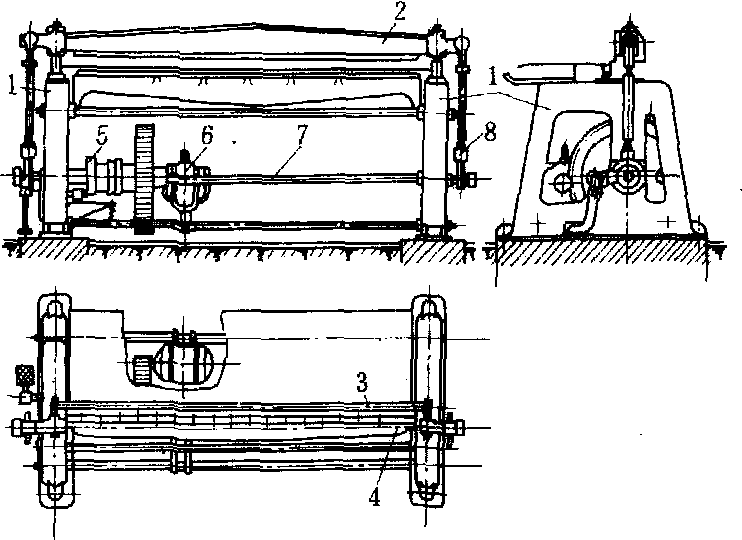

图1 机械驱动剪切机
1.机架；2.刀架；3.底刀；4.剪刀；5.离合器；

6.电动机；7.主轴；8.偏心轮

命。砧辊的表层为耐磨的聚氨酯橡胶或氯丁橡胶。工作气压为0.3～0.5兆帕，最大剪切宽度2 700毫米。气动式剪切机剪切单板速度快，每分钟不少于200次，质量好，适宜于高速自动剪切。
单板缺陷的切除，通常是人工操作，点动按钮进行，生产率低。随着高速、高度自动化新型旋切机和干燥机的出现，要求在旋切一剪切一干燥线上或旋切一干燥一剪切线上配置既能进行规格自动剪切，又能进行单板缺陷自动切除的高速自动剪切机。此种剪切机通常由剪切机、剪切机前后运输机、缺陷检测系统和电子控制系统4个部分组成。剪切机剪切动作越迅速，随缺陷剪去的有用单板越少。不同型号的剪切机剪切速度不同，最高可达每分钟1200次。为提高剪切速度，意大利研制出一种双轴滚刀式剪切机，用旋转剪刀进行剪切，每一刀轴上安装3把剪刀，每剪切一次转120度，两刀轴交替进行剪切，工作速度高达每分钟150米，能切除很小的缺陷，大大提高了处理单板的能力。早期的缺陷检测系统，是在单板的下方装有探测二极管来检测缺陷；新的方法是通过安置在单板上方的探测器（光电管式或扫描器）来检测其缺陷。有些剪切机，除了能检测穿透性缺陷，如空洞、边缘缺损、撕裂等，还能检测节疤、树皮和其他深色斑点等缺陷。电子控制系统的功能是把探测出的所有标准上允许存在的缺陷和不允许存在的缺陷与预置缺陷（即需切除的缺陷）参数进行比较，并控制剪切机相应动作，切除单板上不允许存在的缺陷。预置缺陷的参数（如空洞尺寸）可以方便地调节，以提高剪切效率。无需切除缺陷时，将预置规格尺寸进行定规格剪切。一般采用微处理机进行全机自动控制。

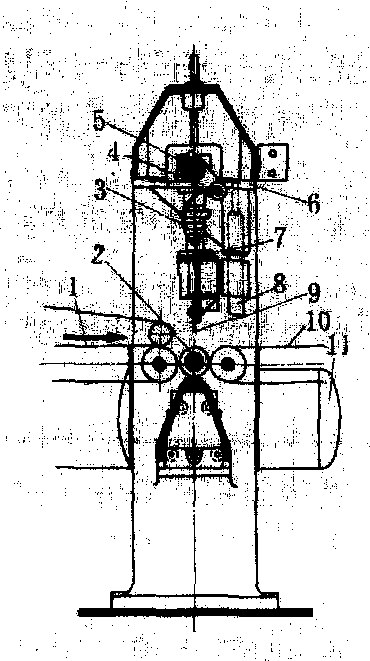

图2 气动式剪切机
1.进料运输装置；2.砧辊；3.连杆；4.曲柄；5.主轴；6.机架：7.刀架；8.导轴；9.剪刀；10.出料运输装置；11.气压系统
