医用可吸收性材料

医用可吸收性材料亦称生物降解性材料，是指在体内能够逐步分解为小分子，并通过体内代谢排出的医用聚合物，其特点是在体内不积蓄，比非生物降解材料更适宜用于短期应用的体内植入装置。医学上主要用作外科缝线、控制药物缓慢释放的载体、骨针、矫形材料等。对这类材料的要求是：
❶具有生物相容性及适当的物理机械性能；
❷聚合物及降解产物均无毒，降解产物经代谢后排出体外；
❸具有实际应用所需要的降解速度。在医学上目前应用的可吸收性材料主要有以下几种：

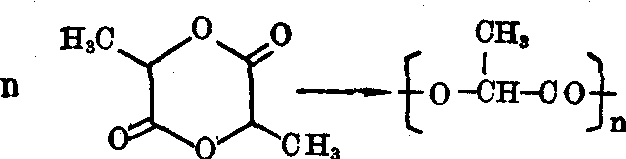

聚乳酸〔Poly(latic acid),PLA〕 由丙交酯开环聚合制取：

降解后生成乳酸，是体内糖代谢的中间产物。它有三种异构体，其性能列于下表。

异构体	结晶体	Tg	Tm	机械性能	体内完全 降解时间
L(+)- D(-)-	高度结晶 高度结晶	— —	180℃ 175℃	硬而脆 硬而脆	12～30月 12～30月
DL-	无定型	57℃	—	柔韧	6～12月

DL—与L(+)—的无规共聚物具有更好的机械性能，并可调节降解的时间。

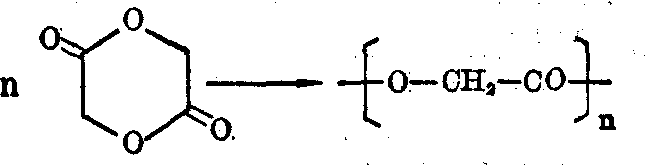

聚羟基乙酸〔Poly(glycolic acid),PGA〕 由乙交酯开环聚合制取：

降解后生成羟基乙酸，易于参加体内代谢。PGA为高结晶度的线型聚合物，Tm为230℃，柔韧性较差，但可制成缝线。降解较慢，因而实际应用中将GA与LA共聚，得到柔韧的无规共聚物，降解速度大大加快。

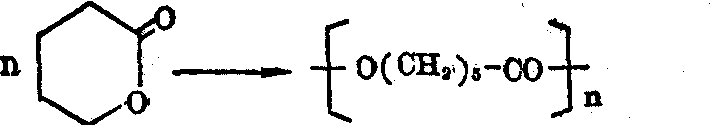

聚己内酯〔Poly(ε-coprolaclone),PCL〕 由己内酯开环聚合制取：

降解后生成羟基已酸，已经证明它无毒并可排出体外。PCL为结晶的线性聚合物，低分子时表现僵硬，高分子量的产物有一定柔韧性，降解速度较慢，体内完全降解需要3年。CL与LA的无规共聚物Poly(CL—CO—LA)无定型，柔韧性好，降解快，体内6～12月即完全降解。CL与LA的嵌段共聚物(PCL—b—PLA)，具有微观两相结构，熔点Tm为60℃，柔韧性和强度优于前两者。通过改变两种链段的比例可调节结晶度、降解速度、以及药物的穿透性。

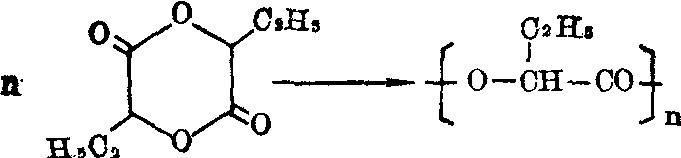

聚α-羟基丁酸〔Poly(α-hydroxy butyric acid)〕 由2,5-二乙基乙交酯开环聚合制取：它也有光学异构体，但目前只合成出现DL-型产物，为定型的橡胶状聚合物，Tg温度低于体温(16℃)。其特点是降解速度很快，在体内2月即开始溶解，柔韧性极好，可做外科手术缝线、缓慢释放药物的载体及其它装置。

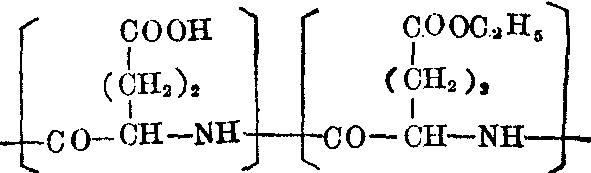

谷氨酸/谷氨酸乙酯共聚物〔Poly(glubamic acid-CO-γ-ethyl glubamate),Glu/EGlu〕 结构式为：

它是亲水性聚合物，随着其中Glu的含量比增大，共聚物的水溶性和降解速度也增大，含20% Glu的共聚物完全降解需时间为500天，含36%Glu时完全降解需100天，而含50% Glu时完全溶解于水并迅速降解。由于其降解后产成谷氨酸及其酯，故生物相容性很好。主要用作大分子药物的形体以及药物微球的载体。
