农村供水设备equipment for rural water supply

从水源到农村用水点之间，包括取水、净水、输水、配水和控制等成套设备的总称。
简况 20世纪50年代末，中国农村开始出现自来水供水设备。60年代后逐步修建了一批农村自来水厂，推广水塔式供水设备。1965年在北京郊区和山西汾阳采用压力罐式供水设备，70年代予以推广。80年代中央爱国卫生运动委员会成立了农村改水办公室，首次有组织、有计划地开展农村供水设备的改造、完善和推广工作，在原有供水设备的基础上增加净化、消毒设施。至1986年底约有1.5亿农村人口用上了农村自来水设备，占全国农村人口的17%。同时，还发展了一元化净水设备和快速检测手段。各种压力罐式供水设备及水塔式供水系统、净化消毒设备等，继续得到发展。

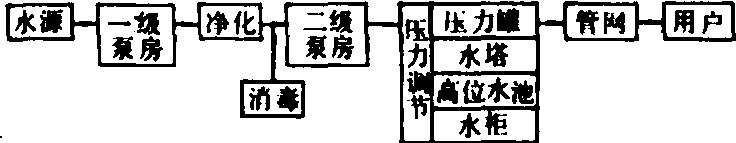

农村供水设备系统由水源、一级提水、净水、消毒、二级加压、压力调节、管网组成，其工艺流程如图1所示。

图1 工艺流程

取水设备 主要是水泵。根据水源情况和所需流量、扬程来选择水泵的类型和规格(见泵站设备、井泵装置)。
水净化处理装置 由沉淀池和过滤池组成。沉淀池多为平流式，池体是长方形、斜底，底部设有排泥和冲洗孔，进、出水管均设在沉淀池上部。过滤池是由滤料、承托格栅、穿孔配水管、进水管、排污管、清水出水管等组成，分快、慢两种。慢滤池由水层、砂层、卵石层自上而下依次组成。水自上而下流入池中，滤过的水由池底部收集排出。快过滤（接触过滤）池，不经沉淀而直接过滤，混凝剂在泵前吸水管处加入。
蓄水调压设备 目前中国农村供水设备主要有两种型式：❶压力罐式。它主要由压力罐体、管路、电接点压力表、控制配电箱及附件等组成。具有结构简单、制造容易、维护使用方便，基建投资少、易于推广等优点；缺点是电动机和泵启动频繁，电控接触器寿命短。压力罐是一个密闭的容器，当水泵启动时，水经管路进入压力罐，罐内水位升高，使罐内气压增高，当达到一定压力时，电接点压力表开始工作，切断电源，使水泵停止工作。当用户用水时，打开出水阀门，罐内压缩空气将水压入供水管路，罐内气压下降到一定值时，电接点压力表又开始工作，接通电源，启动水泵工作。重复这个过程就可连续不断地自动供水。一般压力罐的容积为1.0～2.0米3，压力为200～400千帕。
❷水塔式。即利用水泵提水至水塔形成的水头来加压输水，是一种传统的供水系统。其特点是容水量较压力罐式的大，水泵和电动机的启动次数较少，供水安全可靠。但基建投资较大，建造周期长。不论哪种型式，在冬季寒冷地区，供水系统都应考虑防冻措施，应注意加设放水阀。

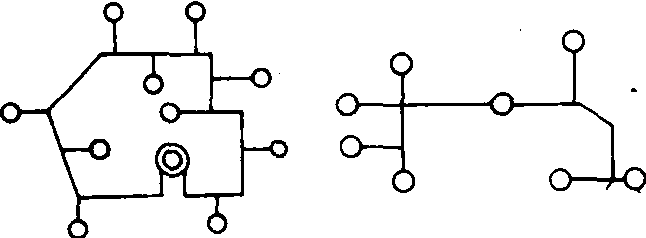

输配水管网 管网形式有树枝状、环状和两者混合式(图2)。

图2 管网形式
