农业统计图graphic presentation of agricultural statistics

描绘农业统计资料的图式。即把农业统计资料绘成明晰、概括、形象的统计图。常用的农业统计图主要有条形图、平面图、曲线图、象形图、统计地图等。各类统计图都有自己的特点及适用范围，绘制时应根据资料的内容和性质，选用适当的图式。
条形图 有单一的和复合的两种。单一条形图，是以一个条形作为一组的图形( 参见粮食经济中的插图1)。复合条形图，是以两个或两个以上条形作为一组，在一个图上同时列出若干组的图形( 参见农业总产值中的插图1)。
条形图还可以用来表明现象总体的内部结构。这种图形叫做“条形结构图”。它是以条形的全长表示现象总体的全部， 条形的内容分段表示总体的各组成部分， 分段的长短表示各组成部分在总体中所占比重的大小(参见粮食经济中的插图2)。
平面图 一般用几何图形作图底。例如圆形图，以圆形面积的大小来表示现象的数量大小的一种平面图。在绘图时， 先求出指标数值的平方根， 再根据计算结果确定圆形的半径， 并据以绘制圆形图。应用最广泛的是圆形结构图， 是以整个圆形的面积来代表一个完整的总体， 而以圆的各个扇形来代表总体的各个组成部分。绘制圆形结构图时，把总体中各组成部分所占百分比分别乘3.6°, 即可求出各组成部分所应占的圆心角的度数， 再用量角器画出。圆内划分的各扇形， 一般按时针走向排列(参见农业总产值中的插图2)。
象形图 以各种实物的形象表明数值大小的图形。绘制象形图， 根据图示资料比例计算出正方形、长方形或圆形的面积， 再按几何图形的比例绘制实物的形象。此外， 象形图还可用实物的个数多少来绘制。
曲线图 是用曲线起伏表现农业统计数值变动的图形。它可以反映农业现象在不同时间上的变动和发展情况、总体单位的分布情况以及现象之间的依存关系等， 在农业统计图中用途比较广泛。常用的有动态曲线图、半对数图、分布曲线图、依存关系曲线图、计划执行情况曲线图等。动态曲线图是反映农业现象在各时期的发展水平和发展速度的图形， 绘图时以直角坐标的横轴表示时间， 纵轴表示动态指标。半对数图是动态曲线图的一种特殊图式。指用对数尺度来表示直角坐标中的纵坐标的图式， 它特别适用于相差悬殊的数量比较(如图1)。

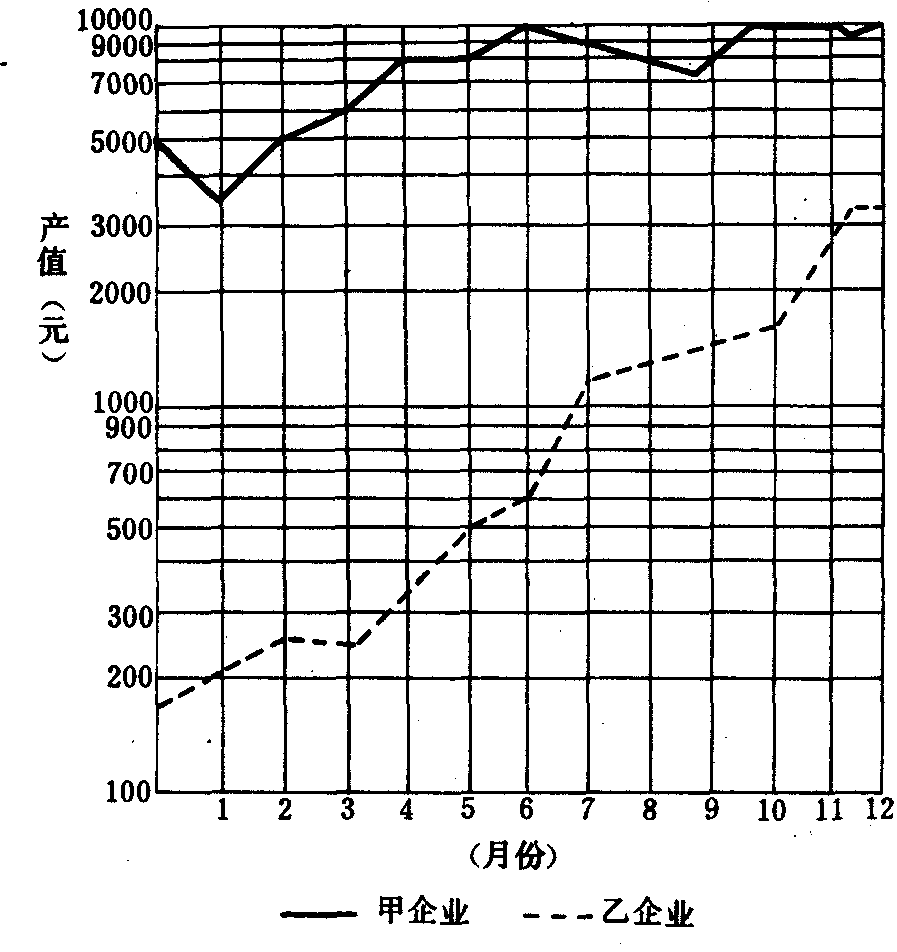

图1 甲乙两个乡镇企业各月产值比较

分布曲线图是表明总体单位分布情况的图形。绘图前一般先绘制直方图， 然后把直方图各个长方形顶端的中点依次用直线连接即成(如图2)。绘制分布曲线

图2 某乡1987年棉花亩产的分布

图的曲线时，要将最左和最右两个条形顶端的中点向左右两边延伸， 与横轴连接起来， 使曲线和横轴共同构成一个完整的多边形。依存关系曲线图又称“相关曲线图”，是说明和显示现象与现象之间的依存关系的一种图形。绘制时以横轴表示起作用的现象， 以纵轴表示被影响的现象。根据两类指标数值的大小， 在横轴与纵轴上分别确定适当的尺度，绘出图形的格架，然后把两类指标的数值在格架的适当位置上的坐标点用直线连接起来。计划执行情况曲线图实际上是动态曲线图在检查计划执行情况时的应用。绘制计划执行情况曲线图与绘制动态曲线图基本相同。先绘制直角坐标和格架，以横轴表示时间，以纵轴表示指标数值，左边标注绝对数，右边标注相对数。计划线系各时间平均分配，即计划安排与时间成比例，在图上为直线，实际完成线则按各时间实际累计数值绘制。
统计地图 是以地图为底图，在底图上绘制代表各种农业现象的相应图标，以表明农业现象在地域上的分布情况，便于地区之间的对比。统计地图的种类较多，常用点的多少、大小代表数量，或以不同的线条代表各类数值，也可用象形符号在地图上表示。
