SMS型埋刮板链条张力和所需功率计算

---

1．张力计算

［说明］参见图2－4－2。

a－水平或倾射刮板链条 b－垂直刮板链条

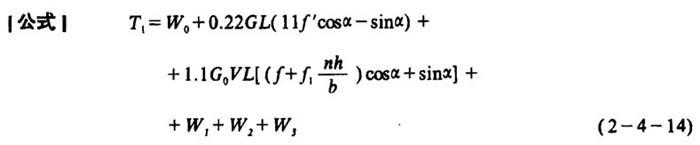

式中 T₁——水平或倾射型刮板链条绕入驱动齿轮时的张力，即刮板链条的最大张力(N)

W₀——相当刮板链条的初始张力(N) W0=1．32T₀ (2－4－15)

T₀——刮板链条的初始张力(N)

W₁——相当装料阻力(N)

W₂——相当卸料阻力(N)

W₃——相当清扫链轮阻力(N)

f_′——刮板链条和导轨的摩擦系数，取0．4～0．5

f——木片的内摩擦系数 f=tgφ (2－4－16)

φ——内摩擦角(度)，对木片为50°，则f=1．19

f₁——木片的外摩擦系数

φ′——外摩擦角(度)，若木片φ′=35°，则f₁=0．7

x——运输机倾角(度)

L——运输机长度(m)

b——机槽内廓宽度(m)

h——物料层高度(m)

G——刮板链条每米重量(N／m)

G₀——物料每米重量(N／m)

n——物料对机槽两侧的侧压力

x——动力系数，当V≤0．32m／s时x=1．0；当V＞0．32m／s时x=1．54

V——刮板链条速度(m／s)

其它同上

2．功率计算

式中 N——功率(kW)

T₁——同上

T₂——刮板链条绕出链轮时的张力(N) T₂=T₀ (2－4－20)

T₀——刮板链条的初始张力(N)

V——刮板链条速度(m／s)

η_m——传动效率(%)
