内燃机示功图indicator diagram of internal combustion engine

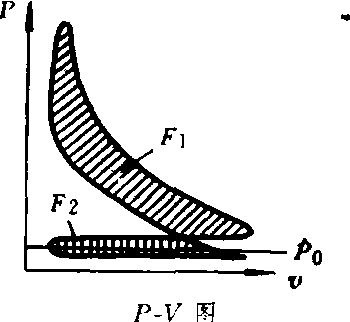

气缸内燃气压力(P)随气缸容积(V)或曲轴转角()变化的曲线，称为P-V图或P-图。由活塞位移和曲轴转角的几何关系，从一种示功图可转换为另一种示功图。示功图用电子示功器测绘。P-V图上闭合曲线占有的面积表示一个工作循环内活塞所作的功。P-V图中的正面积F1是压缩、燃烧、膨胀过程中所作的有用功，负面积F2是进气、排气过程中消耗的功（即泵损失）。一个工作循环所作的指示功Wi为此两面积之差。示功图可用来对内燃机各工作过程的完善程度进行分析研究。

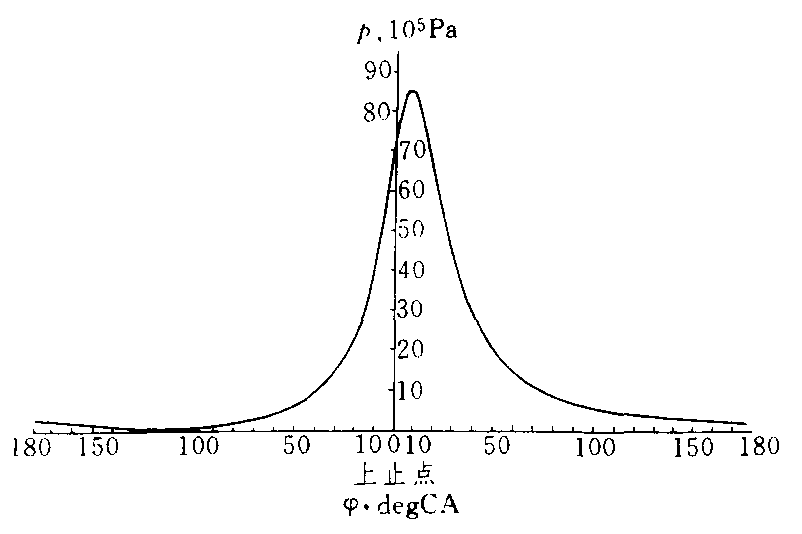

P-图
内燃机示功图
