共价分子的轨道表示式gongjia fenzi de gui daobiaoshishi

用轨道表示式表示共价分子中各原子形成共价键的情况。式中成键电子对，用带虚线的框线围绕起来。例如，氟分子的轨道表示式，见图1。

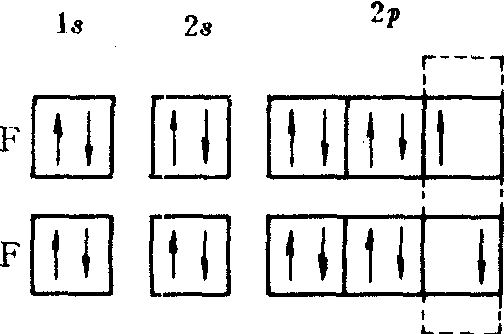

图1 氟分子轨道表示式

氟分子中的两个氟原子各有1个2p轨道上的未配对电子，这两个自旋方向相反的2p电子，互相填充未充满的2p轨道，达到配对，使每个氟原子都具有氖原子的电子层结构。例如，氟化氢分子的轨道表示式，见图2。

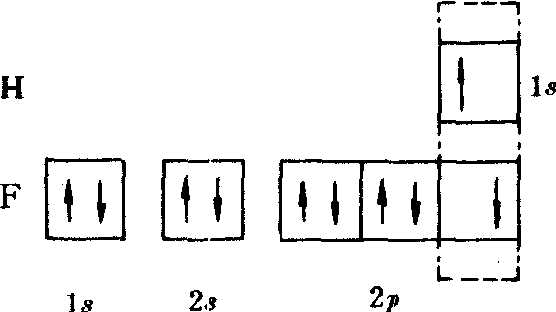

图2 氟化氢分子轨道表示式

氟化氢分子中的氢原子的1s轨道和氟原子的2p轨道上，各有1个未配对电子，这2个自旋方向相反的电子，互相填充未充满的轨道达到配对，使氢原子具有氦原子的电子层结构，氟原子具有氖原子的电子结构。例如，硫化氢分子的轨道表示式，见图3。

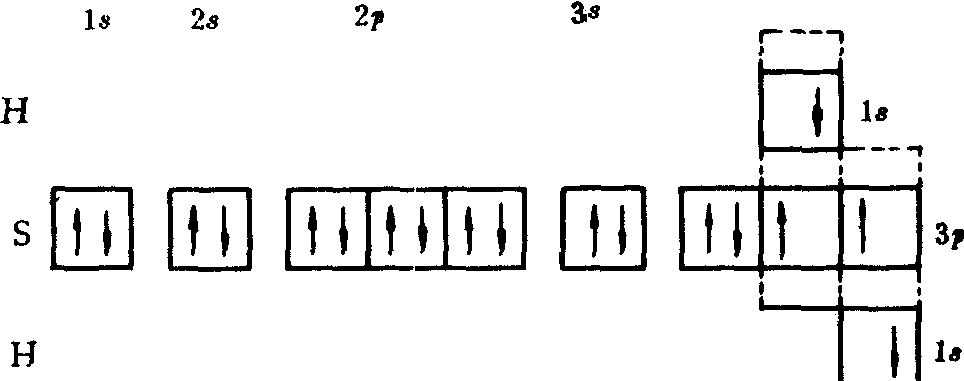

图3 硫化氢分子轨道表示式

硫化氢分子中的两个氢原子1s轨道上，各有1个未配对电子； 硫原子的3p轨道上，有2个未配对电子，它跟自旋方向相反的两个1s电子，互相填充未充满的轨道达到配对，使氢原子具有氦原子的电子层结构，硫原子具有氩原子的电子层结构。例如，一氧化碳分子的轨道表示式，见图4。

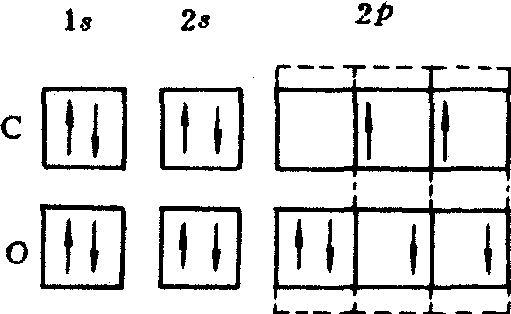

图4 一氧化碳分子轨道表示式

一氧化碳分子中氧原子的2p轨道上有2个未配对电子，碳原子的2p轨道上也有2个未配对电子，这4个电子中，每2个自旋方向相反的电子，互相填充未充满的轨道达到配对； 氧原子的2p轨道上还有一对孤对电子，碳原子的2p轨道上还有1个空轨道，氧原子的孤对电子进入碳原子的空轨道形成配位键。
