NHM系列马达

---

宁波英特姆液压马达有限公司生产。

(1)型号说明

❶ 名称：英特姆曲轴连杆式低速大转矩液压马达。

❷ 基型：不同排量但同一基型其外形及安装连接尺寸相同。

❸ 名义排量：mL／r

❹ 输出轴及安装尺寸种类：无字母为矩形花键轴；A为渐开线花键轴，下标1、2为不同种类；B为平键轴，下标数字表示同BM型摆线液压马达对应型号，安装尺寸相同(带过渡法兰板)；C为安装与连接尺寸和东海船厂LJM型同排量液压马达相同；D为安装与连接尺寸和昆山液压件厂JMD型同排量液压马达相同；I为内花键，下标数字表示同QJM型液压马达同基型安装尺寸相同(带过渡法兰板)。

❺ 配流盘种类：参看生产厂使用说明书。

(2)性能参数

NHM系列马达性能参数见表12．5－3。

表12．5－3 NHM系列马达性能参数表

B．安装及连接尺寸

NHM系列马达安装及连接尺寸见表12．5－4(对应图12．5－2)和表12．5－5(对应图12．5－3)。

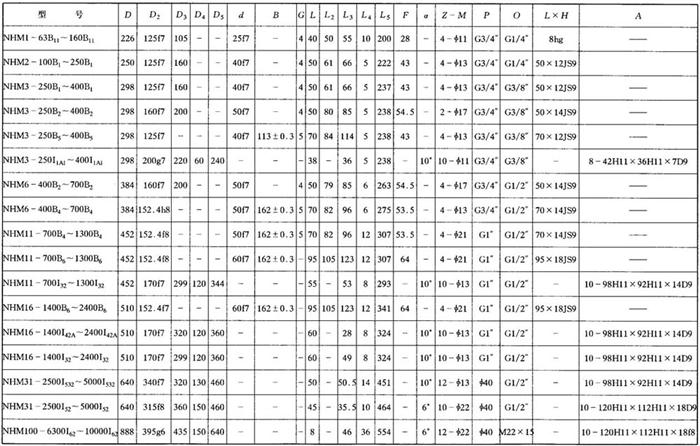

表12．5－4 NHM系列马达安装及连接尺寸表(Ⅰ)
