MTS系列伺服液压缸

---

MTS系列伺服液压缸是美国MTS公司设计制造的产品，有242、244、247和248四个系列。

MTS系列伺服液压缸特点：

·整体结构坚固，刚性好，能承受重负载；

·抗疲劳性好；

·带液压缓冲

·活塞圆柱表面，端盖内孔表面喷涂非金属耐磨层，能承受一定侧向力，有良好的耐磨性；

·活塞杆与端盖间有二道密封，第一道为高压密封，第二道为低压密封。二道密封中间有排泄油槽、油口，可接低压抽漏装置，无外渗漏；

·用于振动台的242系列，活塞与缸筒间采用间隙密封。活塞表面开有均衡油槽，同时起到储存润滑油的作用。

·活塞杆输出端和控制对象或拉压力传感器之间用螺旋锁紧垫圈消除轴向间隙并加以锁紧，确保工作稳定可靠。

·配有可以消除径向间隙的向心球铰链支承座，支承头。

·用于大、中负载液压振动台的248系列采用间隙密封与静压支承，所配伺服阀的流量范围是4L／min～340L／min。

(1)MTS244系列伺服液压缸

本系列伺服液压缸主要用于静力试验、拉压疲劳试验

A．MTS244系列基本型伺服液压缸

表24．8－6 基本型MTS244系列伺服液压缸^❶

*LVDT是Linearity Variable Differential TanSducers的缩写，差动变压器式传感器式(位置传感器)

表24．8－7 MTS244系列伺服液压缸(LVDT内装的，无尾筒的开式型)^❶

D．带支承架的MTS244系列伺服液压缸

E．带支承座和支承头的两种伺服液压缸

(分别见图24．8－14，24．8－15和表24．8－10)

表24．8－8 LVDT内装的有尾筒的闭式型MTS244系列伺服液压缸^❶

本系列伺服液压缸，主要用于大行程结构试验，飞机机翼、大梁静力试验和力伺服系统

A．MTS247系列伺服液压缸(基本型)

B．带支承座与支承头的MTS247系列伺服液压缸(分别见图24．8－17、24．8－18、24．8－19和表24．8－12)

表24．8－12 MTS系列伺服液压缸(基本型)^❶

表24．8－15 MTS248系列伺服液压缸(基本型)参数

(由行程长度定)

(由型号定)

表24．8－17 LVDT开式内装尺寸

表24．8－18 支承座尺寸(248系列伺服液压缸)

B．MTS242系列伺服缸的支承座和支承头(见图24．8－24)

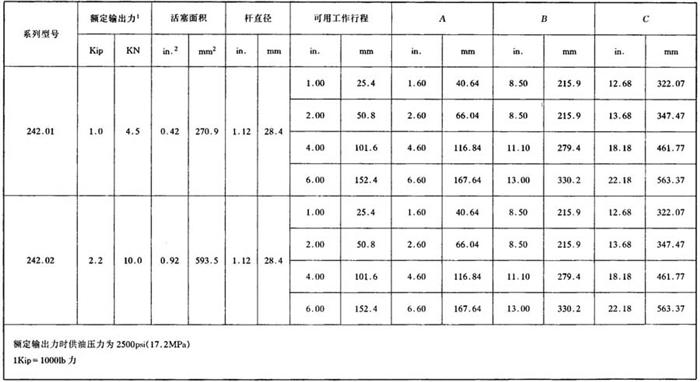

表24．8－19 MTS242系列伺服液压缸参数
