齿轮加工机床

---

齿轮加工方法有车削、刨削、铣削、磨削等，因而齿轮加工机床有滚齿机、插齿机、剃齿机、珩齿机、车齿机等，也包括各种锥齿轮加工机床及齿轮检查机。

1．滚齿机(Y3)(表14－113)

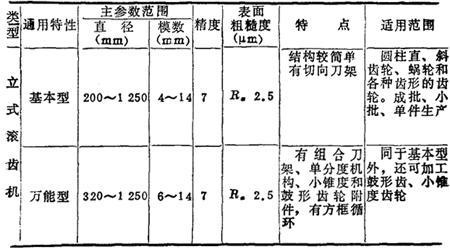

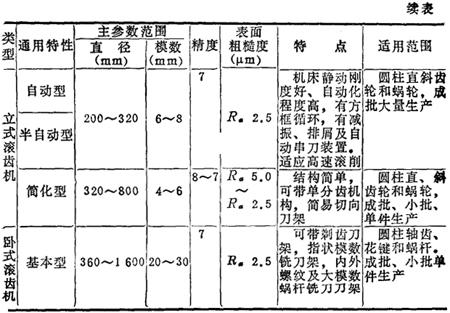

表14－113 滚齿机类型及加工特性

2．插齿机(Y5)

插齿机的结构均为立柱式。插齿主轴作纵向往复运动。

按类型分为基本型插齿机、非圆齿轮插齿机、人字齿轮插齿机及齿条插齿机。各种基本型插齿机，工件直径160～3500mm。插齿模数3～16mm，齿形的表面粗糙度Ra为2．5μm。改换螺旋导轨可加工斜齿轮，安装专门附件可以加工轴齿轮、齿条、扇形齿或其他特殊形状的齿轮、凸轮等。

3．剃齿机(Y4)

剃齿机分卧式、立式两类。卧轴剃齿机为基本型，加工齿轮直径30～450mm，齿轮模数1～8mm。立轴剃齿机适用于较大工件，加工齿轮直径200～1250mm，可以加工内啮合齿圈，齿轮直径最小为600mm。此外，还有轴轮剃齿机、珩齿机。
