齿轮传动

---

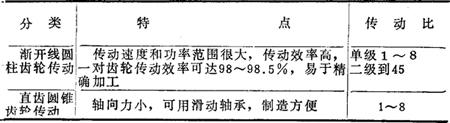

1．齿轮传动的特点(表14－13)

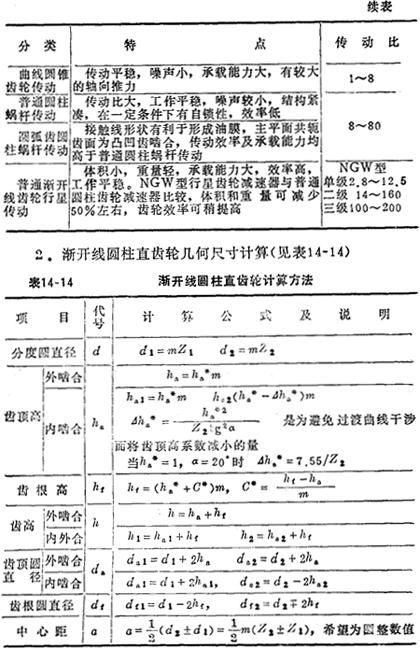

表14－13 齿轮传动特点

3．齿轮传动一般设计步骤

若已知变位圆柱齿轮参数为m，Z₁和Z₂，h^*_a，α以及变位系数x₁，x₂。若x₁=x₂=0，则为标准齿轮。

第一步：利用公式求出啮合角α′。式中α为标准压力角，inv⁽¹⁾α′、invα为啮合角和压力角渐开线函数。

第二步：利用公式，求出中心距α′，式中。

第三步：利用公式，求出中心距变动系数y。

第四步：利用公式σ=x₁+x₂－y，求出齿顶高变动系数。

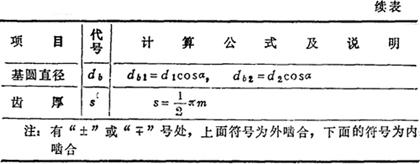

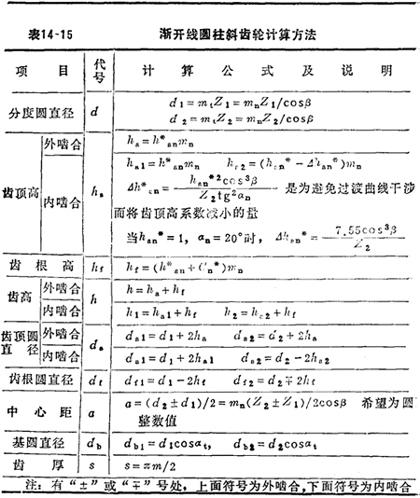

第五步：求其他几何尺寸：(符号意义同表14－12)

第六步：强度计算

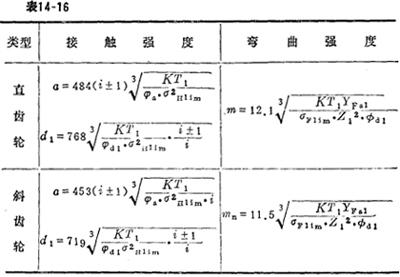

以圆柱齿轮为例，计算有关强度，见表14－16。

齿轮有关尺寸与强度之间关系

注；“+”号用于外啮合，“－”号用于内啮合。

式中 α——中心距(mm)；

d₁——分度圆直径(mm)；

K——综合系数(见表14－17)；

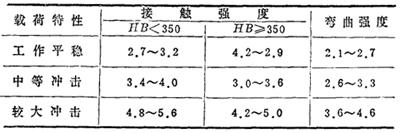

表14－17 综合系数

T₁——小齿轮额定转距(N·m)；

i——齿数比；

YF_a1——小齿轮齿形系数，可按GB1356－78基准齿形查得；

σF_lim——试验齿轮的弯曲疲劳极限应力(N／mm²)；

σH_lim——试验齿轮的齿面疲劳极限应力(N／mm²)；

φa——齿宽系数(见表14－18)；

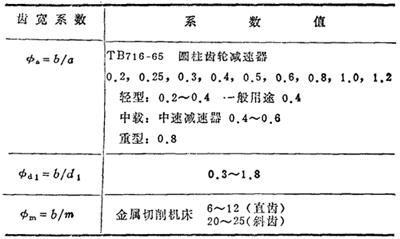

表14－18 齿宽及齿宽系数

φ_d1——齿宽系数(见表14－18)；

φ_m——齿宽系数(见表14－18)。

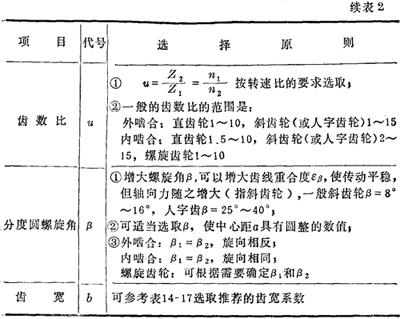

4．齿轮传动参数选择(表14－19)

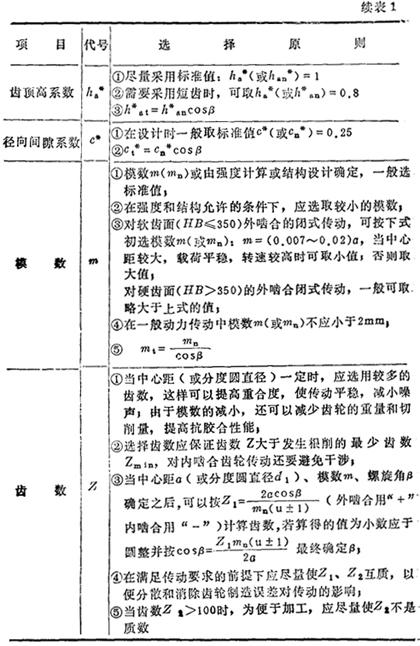

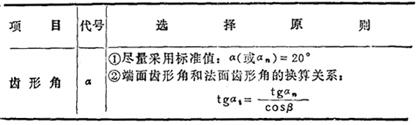

表14－19 齿轮参数选择

5．齿轮常用材料及其机械性能(表14－20)

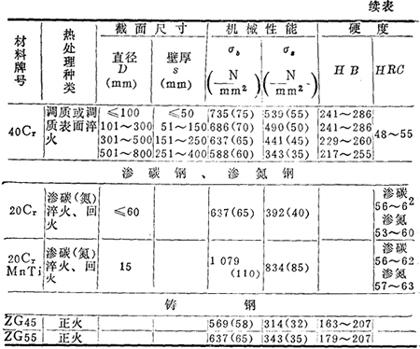

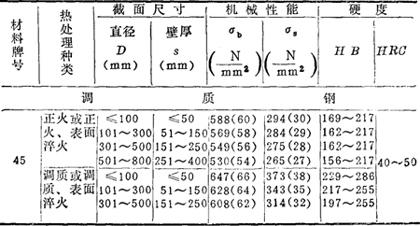

表14－20 齿轮常用材料及机械性能

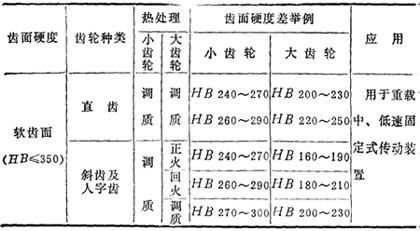

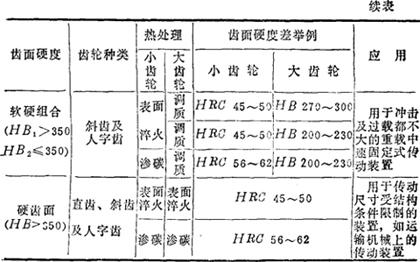

6．齿轮材料硬度组合(表14－21)

表14－21 常见齿轮材料硬度组合
