高压负荷开关

---

高压负荷开关适用于切断和闭合额定电流以及规定的过载电流。与熔断器配合使用，可借助熔断器保护线路。

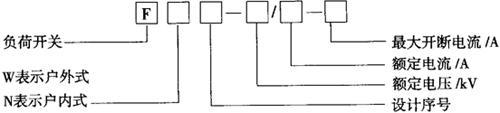

型号含义如下：

高压负荷开关分为户内型及户外型。户内型有FN2、FN3、FN4等，其中FN4型为真空式负荷开关。户外型有FW5型产气式负荷开关。该类型负荷开关一般配用CS2、CS3型手动操作机构进行操作。FN2型及FN3型负荷开关利用分闸动作带动汽缸中的活塞压缩空气，使空气从喷嘴中喷出，吹熄电弧，灭弧性能较好。

FN3型负荷开关有三种形式：

(1)无熔断器的负荷开关。

(2)有熔断器的FN3－10R／S负荷开关(熔断器在开关的上面)。

(3)有熔断器的FN3－10R负荷开关(熔断器位于开关下面)。

FN4－10型负荷开关是真空式开关，具有开断电流大、真空绝缘强度高、触头开距小等优点。

FW型户外产气式负荷开关，用于户外10kV配电线路中，可开合负荷电流、电容电流及环流。装设在单杠上，三相共杆联动，用绝缘棒或线绳索操作，开关采用固体产气材料灭弧，分闸状态具有明显断口，可起隔离作用。户外产气式负荷开关有：FW1、FW2、FW4、FW5等型。

户内高压负荷开关的技术数据见表5－18。

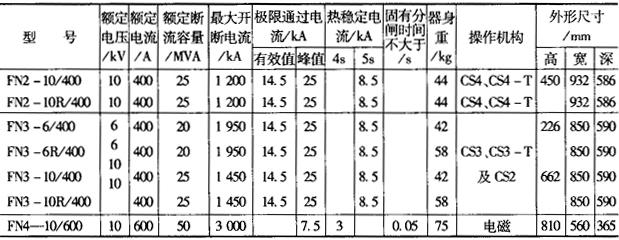

表5－18 FN型高压户内负荷开关数据

户外高压负荷开关的技术数据见表5－19。

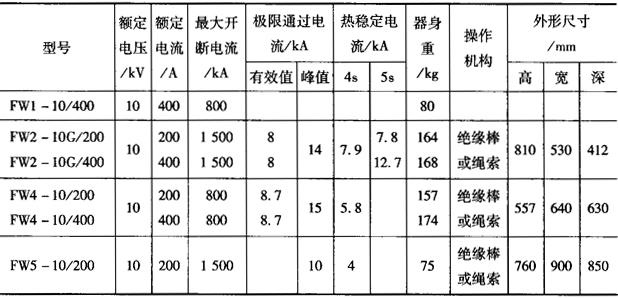

表5－19 FW型高压户外负荷开关主要技术参数
