高压聚乙烯瓶塞

---

此模安装在30g角式注射机上，一模成型4件，可自动脱模。

注射成型后开模时，件9和件8首先分开，随后件8和件5分开，塑件在顶出系统件7的作用下，自动掉下来。顶出系在弹簧11的作用下，可自动复位。

弹簧1四个，均布在模具的两边，弹簧11四个，套在顶杆7上，弹簧要具有足够的刚度，连续工作不得发生残余变形。

拉杆14两个，均布于顶板13的两边。导柱4四个，均布于模具的四角，要具有足够的耐磨性。

冷却水道要均布于模具型腔的周围，距型腔既不能太远，也不能太近，更不能穿透型腔。

件9和件6分开的距离大小，由件2控制，能取出流道赘物即可，见图5-37。

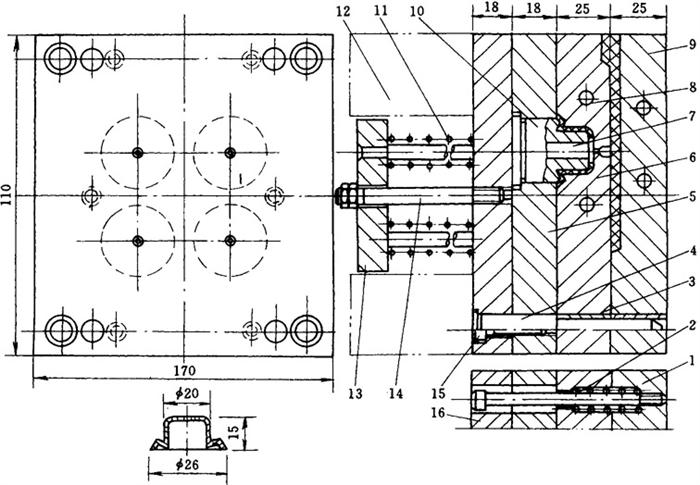

图5-37 高压聚乙烯瓶塞

1—弹簧 2—限位螺钉 3—导套 4—导柱 5—动模型板 6—定模型板 7—顶杆 8—冷却水道 9—定模板 10—成型芯 11—弹簧 12—支板 13—顶板 14—拉杆 15—螺钉 16—垫板

浇口的尺寸为0．5～0．8mm。
