高压油断路器

---

1．型号及主要用途

高压油断路器型号及主要用途见表5－2。

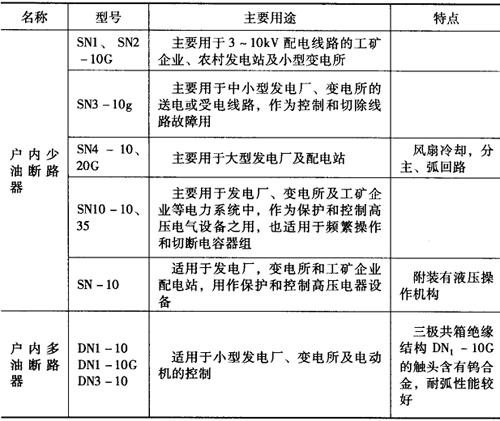

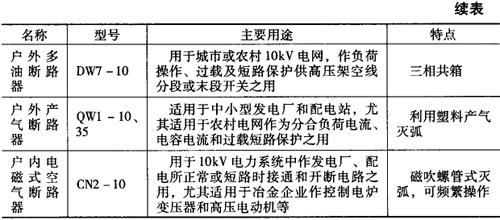

表5－2 高压油断路器型号及主要用途

2．外形及性能参数

高压户外多油断路器(DW1－35型)外形及组成见图5－1。高压多油断路器性能参数见表5－3。户内少油断路器性能参数见表5－4。

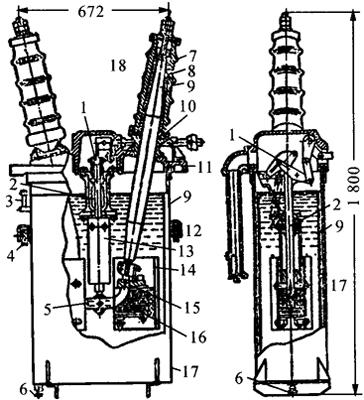

图5－1 DW1－35型高压户外多油断路器外形及组成

1．操动机构 2．支持杆 3．油位指示器 4．滑轮 5．可动触头 6．放油门 7．瓷套管 8．绝缘胶 9．绝缘 10．法兰盘 11．箱盖 12．排气管 13．绝缘套 14．保护屏 15．固定触头 16．灭弧室 17．油箱

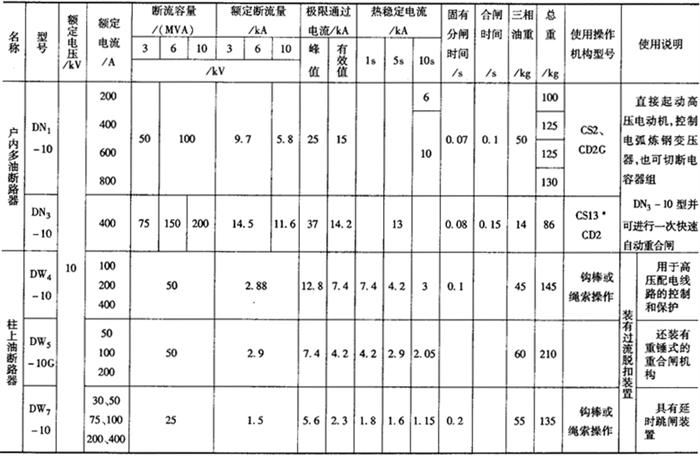

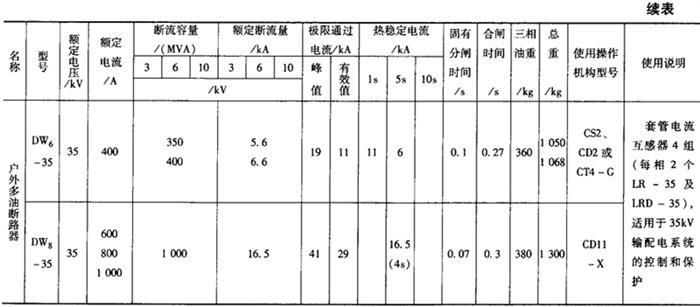

表5－3 高压多油断路器性能参数

注：^*表示开断电流不大于6kA，关合电流不大于15kA，同时必须保证开合速度不小于0．5m／s，必须保证一次合到底，否则不能采用CS₁₃。35kV及以下的断路器，当断流容量符合要求时，无需校验其动稳定和热稳定。

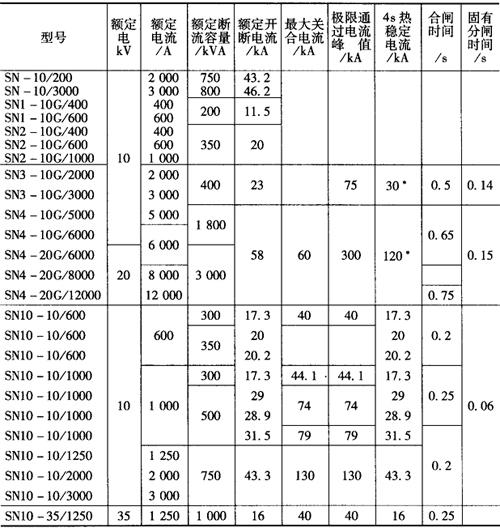

表5－4 户内少油断路器性能参数

注：*为5s热稳定电流。
