预混

---

将前工序准备的物料，按配方计量送入搅拌机进行混和，形成松散、易流动的粉状混和物(即干混料)的工序，称为预混，也称为干混。预混或干混的料有供作下道工序塑炼用的，也有直接供作成型用的。这一工序有将聚氯乙烯树脂与上节所述大混和助剂进行混和的；有先将聚氯乙烯树脂与固体助剂混和，再加入液体助剂的混和物进行混和的；也有将各物料分别计量加入搅拌机进行混和的，总之应根据具体情况而定。软聚氯乙烯制品，用前两法较为合理，硬聚氯乙烯制品则必须用母料或浆料加入，才能制得混和均匀的干混料。混炼过程中助剂渗入树脂的情况见图3－2－1。

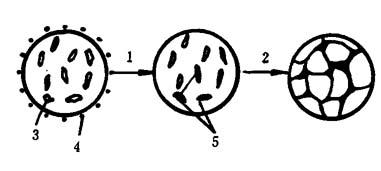

图3－2－1 在混炼过程中助剂渗入树脂示意图

1－加热 2－受剪切 3－粒子的空隙 4－粒子表面分散剂 5－助剂渗入树脂粒子空隙

物料在搅拌过程中藉外加热和剪切摩擦产生的热(尤其对硬制品配方更为重要)，逐渐使助挤渗入树脂的空隙。这一方面可使助剂在树脂中均匀分散，而另一方面则使树脂半凝胶化，形成松散粉料，即干混料。现将预混设备和工艺简介于下。
