隔离开关及开关熔断器组

---

1．模数化隔离开关

(1)适用范围：模数化隔离开关适用于交流50Hz，额定工作电压为230V／400V及以下，额定电流至100A的线路中，在负载情况下能接通和断开电路。主要用于工矿企业、高层建筑、商业及家庭等场所。

(2)结构特征：模数化隔离开关外壳采用了高阻燃、高强度的特种塑料，抗冲击能力强、重量轻。具有良好的接触可靠性，适用于导轨安装，并能与其他模数化终端电器配套使用。

(3)主要技术参数：

①额定工作电压：AC230／400V：

②额定工作电流：16～125A：

③极数：1P，2P，3P，4P；

④额定短时耐受电流：12I_e。

(4)常用产品型号及生产厂家：INP表示施耐德；5TE表示西门子；HL30表示南通信达；NH2、3、4表示正泰；CDB5表示德力西。

(5)外形及安装尺寸：模数化隔离开关外形及安装尺寸见图1－11。

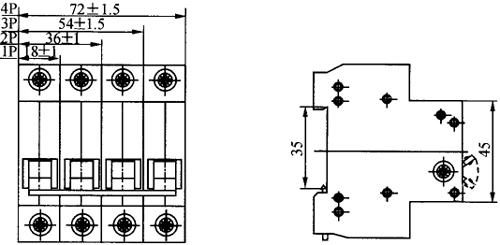

图1－11 模数化隔离开关外形及安装尺寸

2．隔离开关熔断器组

适用于具有高短路电流、低功率的供配电电路中，作为手动、不频繁操作的主开关，尤其适用于安装在较高级的抽出式低压成套装置中。国产型号为QA、QP和QSA系列的隔离开关是引进丹麦LK－NES公司的技术。

3．主要技术参数

常用隔离器产品型号及主要技术参数见表1－23。

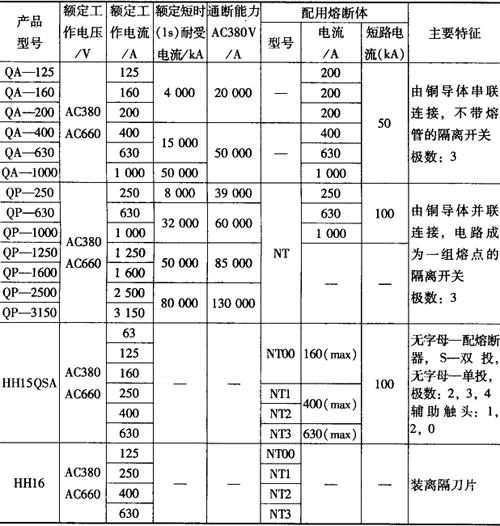

表1－23 常用隔离开关产品型号及主要技术参数

注：①我国各生产企业生产的HH15系列隔离开关熔断器组与QA、QP和QSA系列相似。

②德国西门子公司生产的系列隔离开关熔断器组产品型号分别为3KL、3KA，3KE、3NP和3NJ，型号之间的区别为3KL和3KE带熔断器，3极，63～630A；3KA5不带熔断器；3NP用于表面安装和开关柜安装；3NJ安装在低压配电柜、变电站等。

4．隔离开关熔断器组外形及安装尺寸

(1)HH15(QSA)系列隔离开关的外形及安装尺寸见图1－12和表1－24。

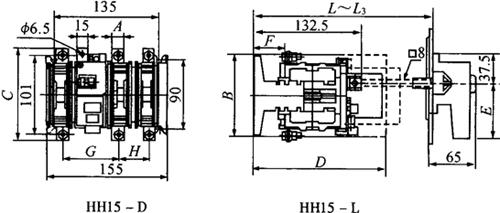

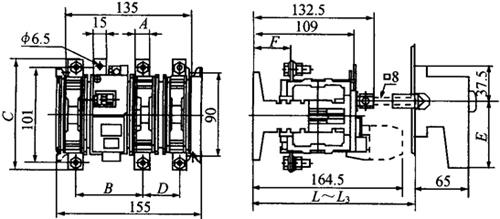

图1－12a HH15－125型隔离开关熔断组外形及安装尺寸

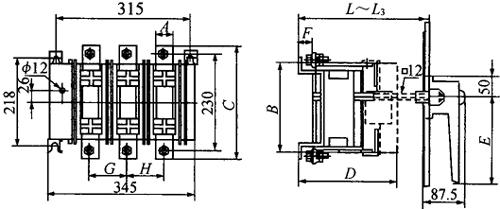

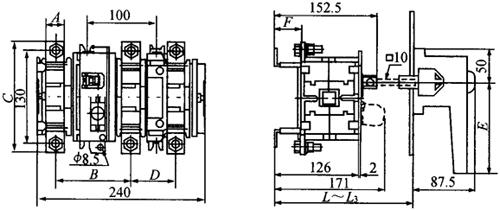

图1－12b HH15－160、225、400型隔离开关熔断组外形及安装尺寸

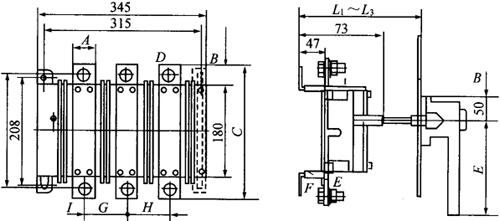

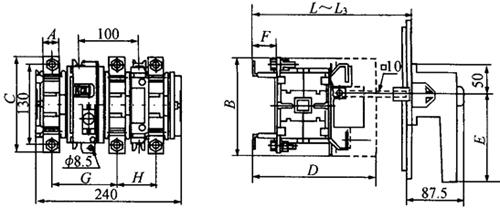

图1－12c HH15－630型隔离开关熔断组外形及安装尺寸

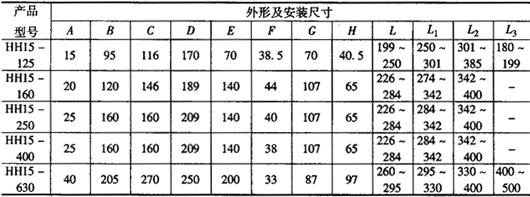

表1－24 HH15系列隔离开关熔断器组外形及安装尺寸／mm

注：L为轴的长度，用户可按不同安装深度选择L₁或L₂或L₃或L。

(2)HH15A(QA)系列隔离开关外形及安装尺寸见图1－13和表1－25。

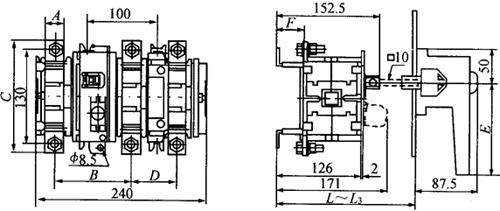

图1－13a HH15A－200型系列隔离开关外形及安装尺寸

图1－13b HH15A－400、630型隔离开关外形及安装尺寸

图1－13c HH15A－1000型隔离开关外形及安装尺寸

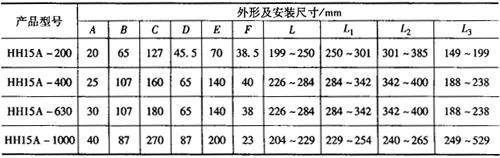

表1－25 HH15A(QA)系列隔离开关外形及安装尺寸

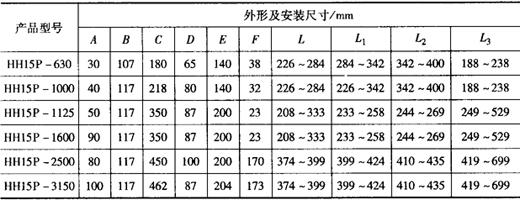

(3)HH15P(QP)系列隔离开关外形及安装尺寸图1－14和表1－26。

图1－14 HH15P－630、1000型隔离开关外形及安装尺寸

表1－26 HH15P系列隔离开关外形及安装尺寸

注：①L为轴的长度，用户可按不同安装深度选择L₁或L₂或L₃或L。

②图1－14已标注的尺寸为HH15P－630～1000型的尺寸，HH15P－1125～3150R的其他尺寸可向制造厂索取。

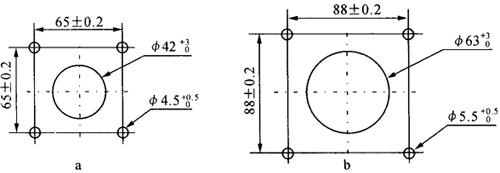

(4)HH15A、HH15P系列隔离开关，HH15系列隔离开关熔断器组面板开孔尺寸见图1－15。

a．HH15A－200型、HH15P－250型、HH15－125型的面板开孔尺寸

b．HH15A－400型及以上、HH15P－630型及以上、HH15－160型及以上的面板开孔尺寸
