隔离器

---

1．适用范围

适用于交流50Hz、额定工作电压至交流380V、直流至220V，约定发热电流至1600A的工业企业的配电设备中作为电源隔离之用。

(1)HD17刀形隔离器约定发热电流至1600A，主要用于企业的配电设备中作为电源隔离之用。带灭弧室的产品在规定的条件下，可用来接通或分断交流电路。

(2)HD18系列空气式隔离器约定发热电流至4000A，作为无载操作和隔离电源之用。

(3)HG1系列熔断式隔离器约定发热电流至63A，具有高短路电流配电回路和电动机回路中作为电源隔离器，并作为电路保护之用。

(4)HG30系列模数化熔断式隔离器约定发热电流至63A，适用于照明和动力线路中作为线路过载和短路保护之用。

(5)HS17转换隔离器约定发热电流至1000A，主要用于企业的配电设备中作为电源隔离之用。带灭弧室的产品在规定的条件下，可用来接通或分断交流电路。

2．常用隔离器产品型号及主要技术参数

常用隔离器产品型号及主要技术参数见表1－18。

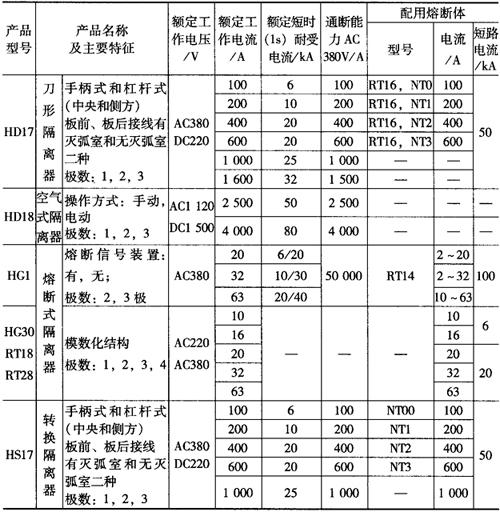

表1－18 常用隔离器产品型号及主要技术参数

3．外形及安装尺寸

(1)HD17刀型隔离器中央正面杠杆操作机构式外形及安装尺寸见图1－7和表1－19。

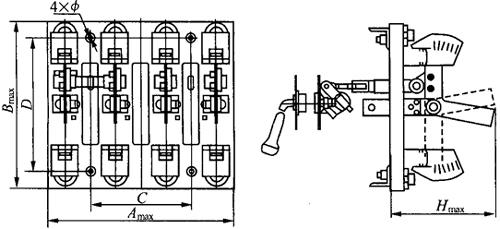

图1－7 HD17刀型隔离器中央正面杠杆操作机构式外形及安装尺寸

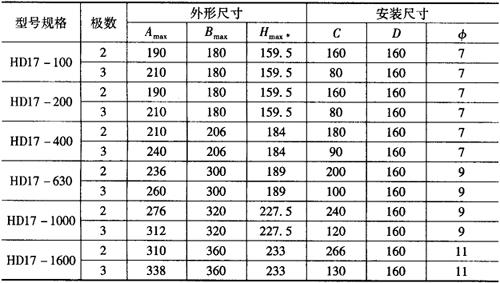

表1－19 HD17刀型隔离器中央正面杠杆操作机构式外形及安装尺寸／mm

注：*H是刀片打开到－定角度时的尺寸。

(2)HG1熔断式隔离器外形及安装尺寸见图1－8和表1－20。

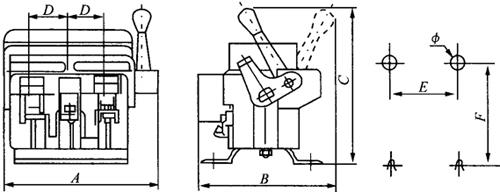

图1－8 HG1熔断式隔离器外形及安装尺寸

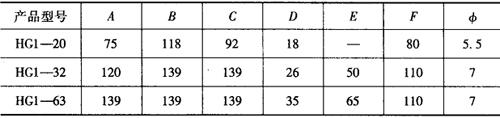

表1－20 HG1熔断式隔离器外形及安装尺寸／mm

(3)HG30熔断式隔离器外形及安装尺寸见图1－9和表1－21。

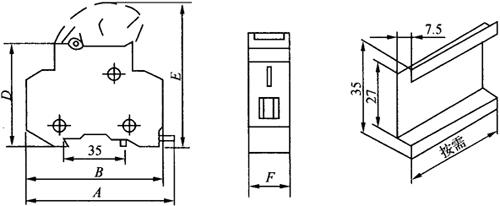

图1－9 HG30熔断式隔离器外形及安装尺寸

表1－21 HG30熔断式隔离器外形及安装尺寸／mm

(4)HS17转换隔离器中央正面杠杆操作式的外形及安装尺寸见图1－10及表1－22。

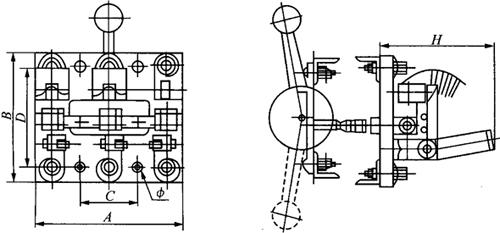

图1－10 HS17中央正面杠杆操作式外形及安装尺寸

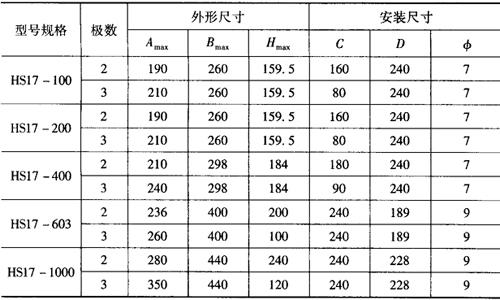

表1－22 HS17中央正面杠杆操作式外形及安装尺寸／mm
