防爆场所的质量通病及预防措施

---

1．仪器设备不是防爆产品。预防办法为：安装在爆炸危险环境的仪表、电气设备及材料，其规格型号必须符合设计文件规定，防爆设备应有铭牌和防爆标志，并在铭牌上标明国家授权部门所发给的防爆合格证编号。

2．穿不同界壁的孔洞未封堵。预防办法为：电缆槽或电缆沟道、保护管通过不同等级的爆炸危险区域的分隔间壁时，在分隔间壁必须做充填密封；同时在防爆区内的电缆电线保护管口要密封严实。

3．线路接线不规范。预防办法为：对爆炸危险环境区域的线路进行接线时必须在设计文件规定采用的防爆接线盒(箱)内接线，接线必须牢固可靠、接触良好，并应加防松和防拔脱装置。

4．接地不规范。预防办法为：用电仪表的外壳、仪表盘、柜、箱、盒和电缆槽、保护管、支架、底座等正常不带电的金属部分，由于绝缘破坏而有可能带危险电压者，均做保护接地；对于供电电压不高于36V的就地仪表和开关等，当设计文件无特殊要求时，可不做保护接地。

5．防爆场所配管钢管接头丝扣不涂电力复合脂，钢管不做接地。预防办法为：防爆场所管配线钢管接头丝扣必须涂电力复合脂，钢管必须做接地且连接牢固，防腐完好，标志齐全明显。

6．安全场所与防爆场所间无隔离密封接线盒或隔离密封接线盒内不加密封胶泥；防爆盒多余进线孔洞未封堵。预防办法为：安全场所与防爆场所间必须有隔离密封接线盒，且隔离密封接线盒内加密封胶泥；防爆接线盒的多余进线孔要封堵密实。

7．常见质量通病图片

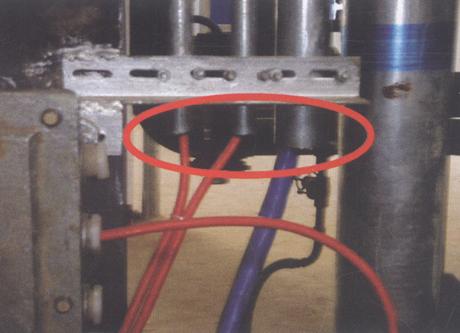

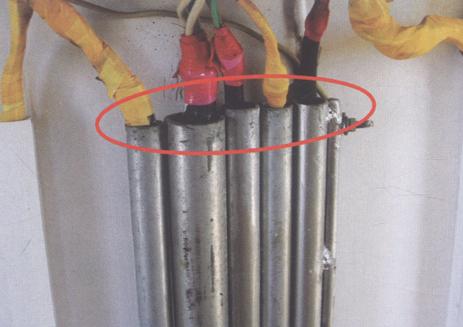

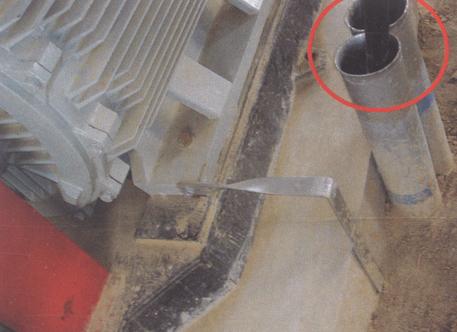

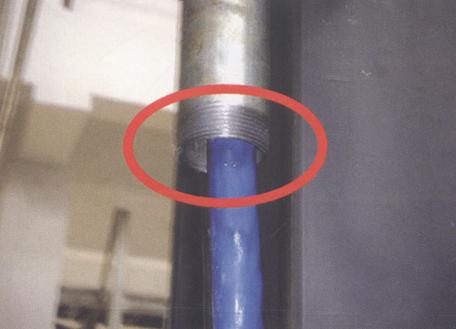

4－8－1 保护管口未密封

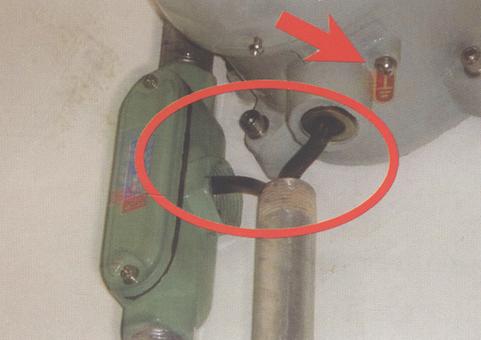

4－8－2 保护管口未密封

4－8－3 保护管口未密封

4－8－4 保护管口未密封

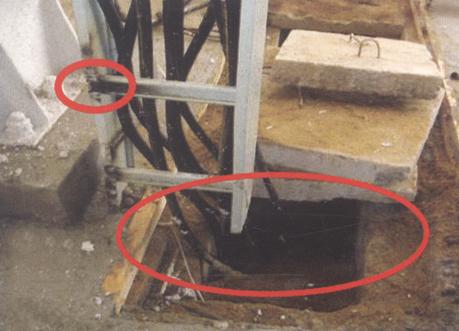

4－8－5 电缆穿过不同界壁时，电缆沟内不采取充砂、填阻火堵料

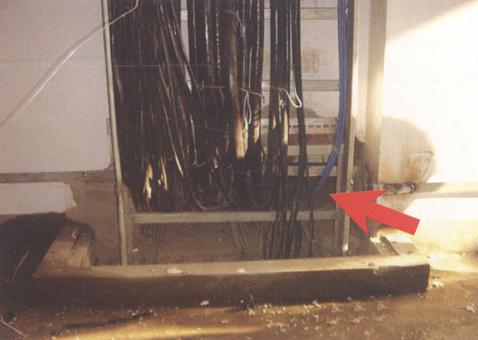

4－8－6 电缆敷设乱，洞口未封堵

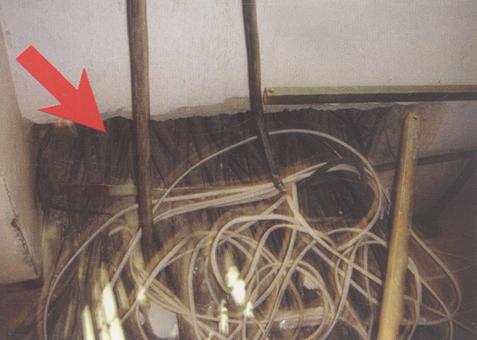

4－8－7 洞口未封堵

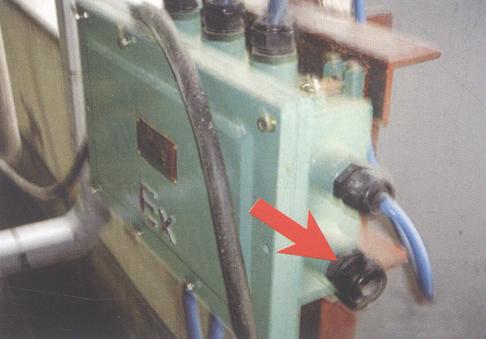

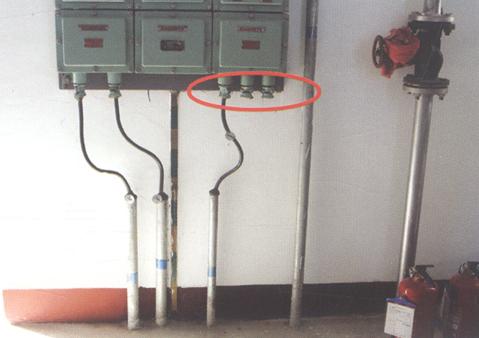

4－8－8 多余进线口未封堵

4－8－9 多余进线口未封堵

4－8－10 电缆保护管端口不进配电箱、盘柜，接地点未做接地

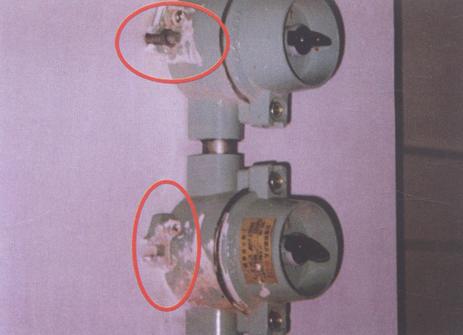

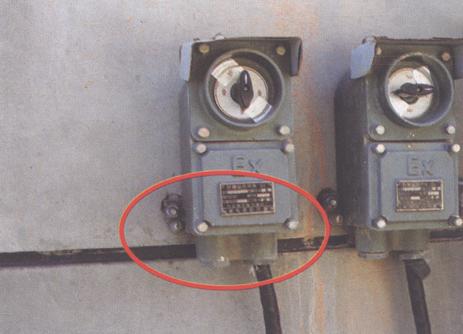

4－8－11 防爆开关未做接地

4－8－12 防爆开关未做接地

4－8－13 防爆开关未做接地

4－8－14 防爆开关未做接地

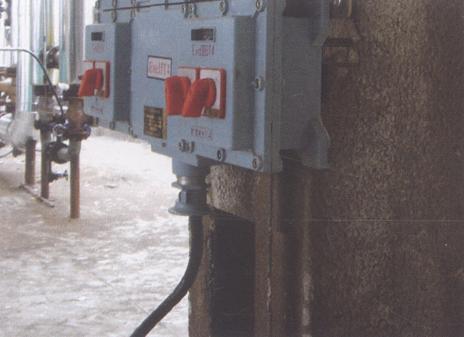

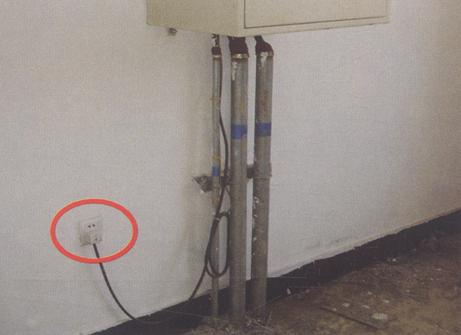

4－8－15 防爆场所有插头
