铺叶切尖解把机

---

(一)FA4型切尖解把机

1．结构特点

(1)该机主要由双路铺叶台、切尖装置、解把装置、排尘管道等形成，见图9－1－7。

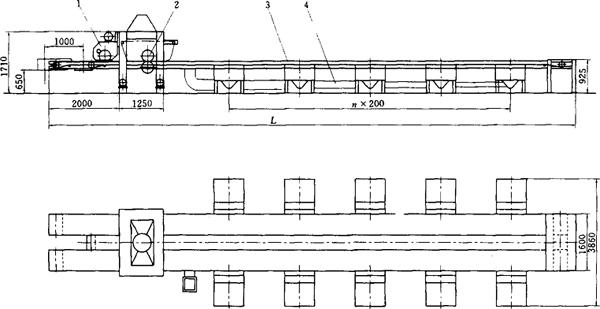

图9－1－7 FA4型双路铺叶切尖解把机

1－解把装置 2－切尖装置 3－双路铺叶台 4－排尘管道

(2)铺叶台每侧有4～6个台位(视生产能力而定)。每个台位下面均与排尘管道相连，排出摆把时产生的灰尘。铺叶台上有三条同步输送带(不切尖时为一条带)，中间有挡板可调节切尖长度。

(3)切尖时由压烟链条压住烟叶，保证烟叶不偏斜，压烟链条与输送带同步。

(4)解把是采用辊刀将扎把的烟叶切断。辊刀高度可以调节，由压缩空气提供压力，压力的大小可以调整。

2．主要技术参数及外形尺寸

见表9－1－13。

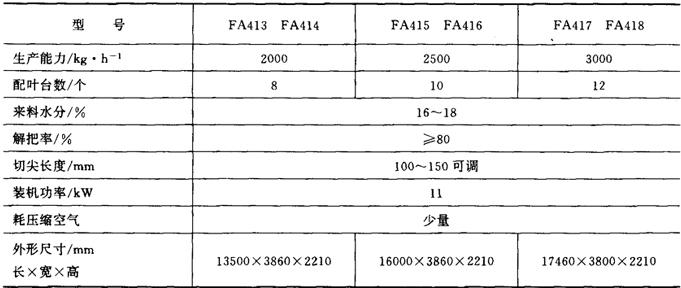

表9－1－13 铺叶切尖解把机性能参数

注：1．不同厂家生产的设备参数略有不同。

2．FA413、FA415及FA417为叶尖先出料，其余型号为叶尖后出料。

3．生产厂家

铁道部徐州机械厂、宁波轻工机械厂、秦皇岛烟草工业机械厂、北京长征高科技公司。

(二)其他型号的铺叶切尖解把机设备

见表9－1－14。

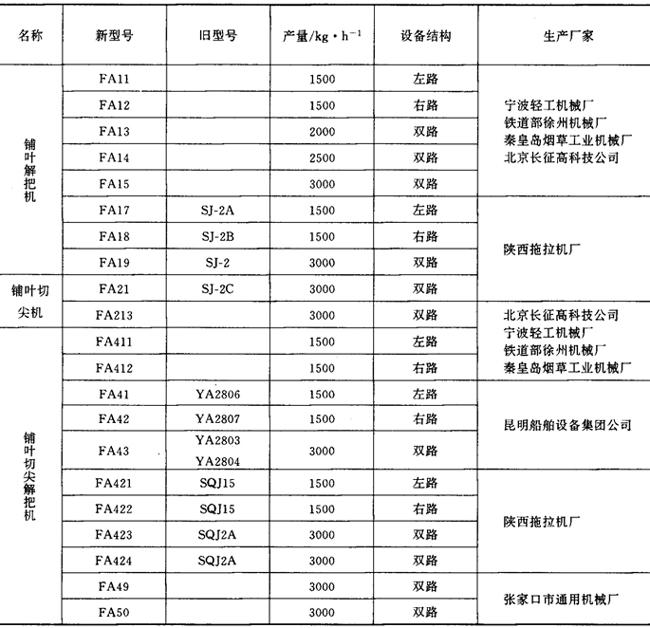

表9－1－14 铺叶切尖解把机设备其他型号
