铝与铝合金焊接管(JIS H 4090)

---

1．适用范围

这个标准，适用于高频加热焊接的铝及铝合金管(以下称管)。

2．种类

如表1所示，按化学成分分为6类，再按尺寸容许公差的程度分2个等级。

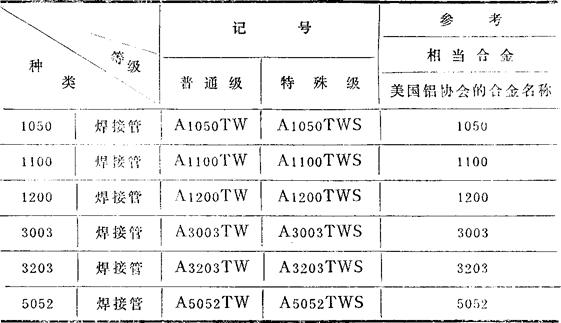

表1 种类

注：表示质别的记号，写在以上记号后面。

3．质量

3．1 管的化学成分按表2的规定。

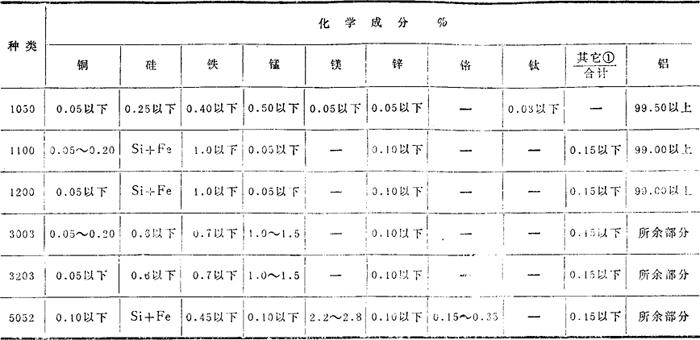

表2 化学成分

注①：其它元素，只限分析在通常分析过程中含有的。

3．2 管的机械性能(抗拉强度、屈服点、延伸率)按表3的规定。但是，屈服点只限订货者有特别要求的。

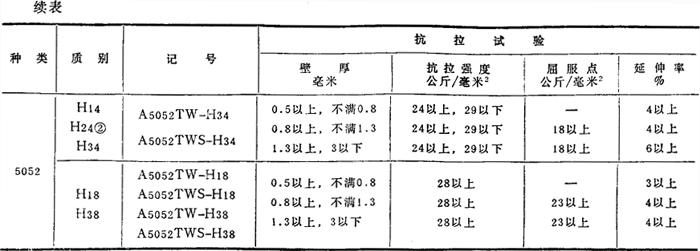

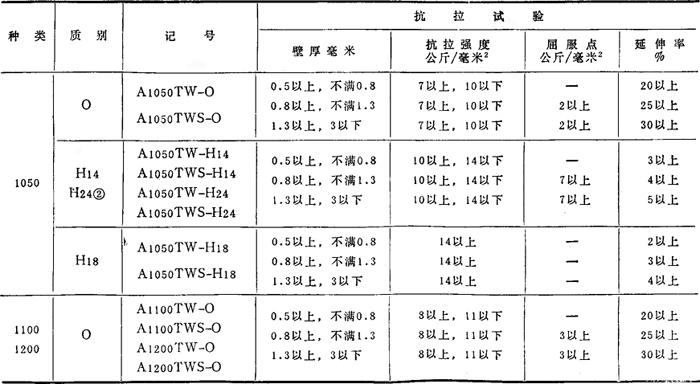

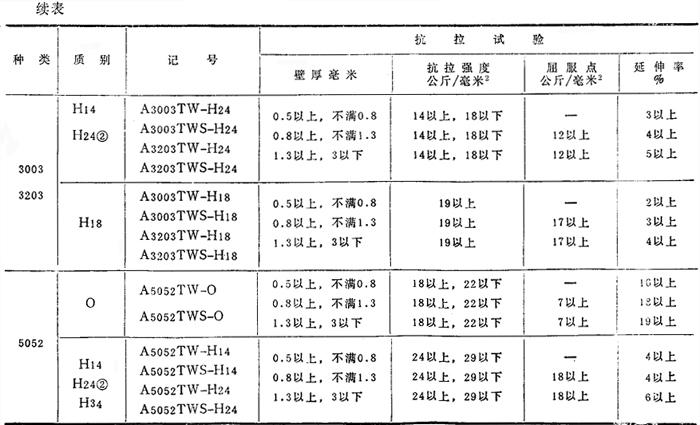

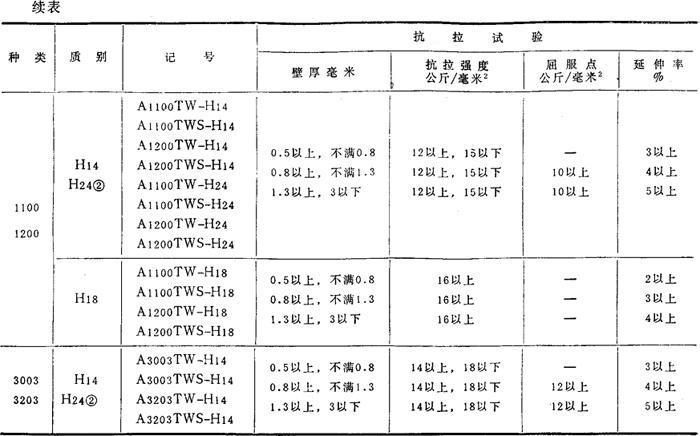

表3 机械的性能

注②：质别H24，适用焊接管。但是，抗拉强度上限及屈服点不适用。

注：规定壁厚尺寸以外的机械性能，按订货者与制造厂的协商。

4．尺寸及其容许公差

4．1 管的尺寸指外径、内径及壁厚中任意两个，但不能指三个。

4．2 管的标准尺寸按照表4的规定。

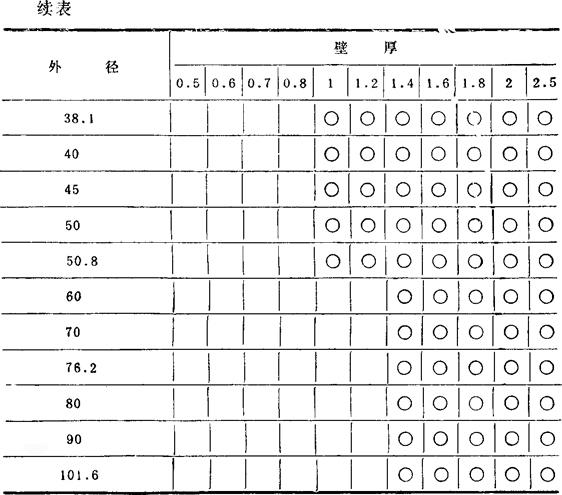

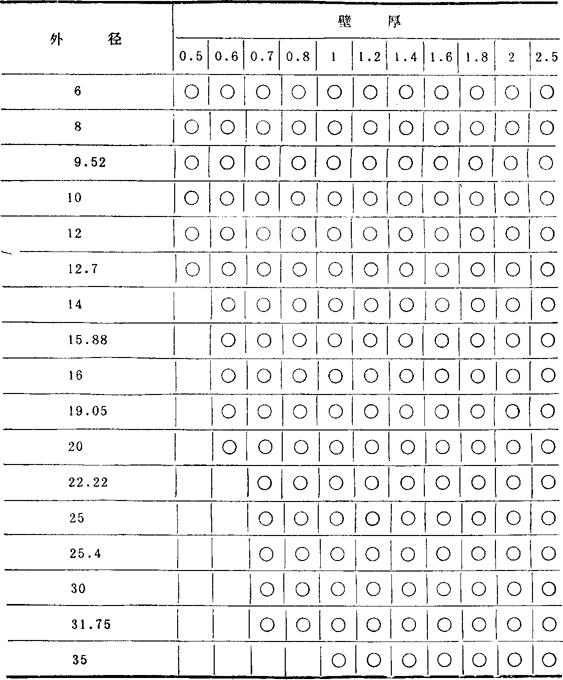

表4 标准尺寸 单位：毫米

4．3 管的直径容许公差，按照表5的规定。所谓平均值，就是指任一地方互成垂直两处的测定值的平均值。

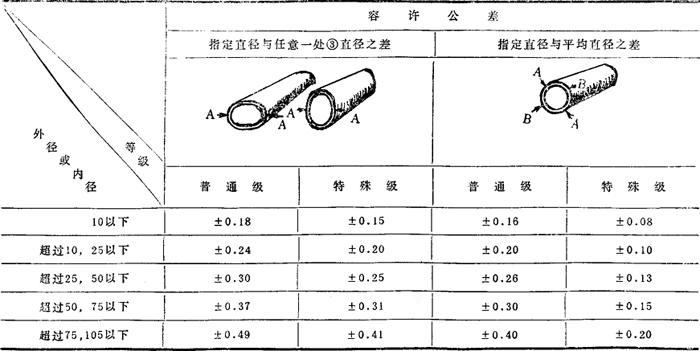

表5 直径的容许公差 单位：毫米

注③：不适用于质别〇，卷管，壁厚0．5毫米以下及壁厚为外径的2．5%以下的。

备注：1．容许公差只指(+)或(－)时为上述数值的2倍。

2．规定外径或内径尺寸以外的容许公差，按订货者与制造厂的协商。

4．4 管的壁厚容许公差，按照表6的规定。

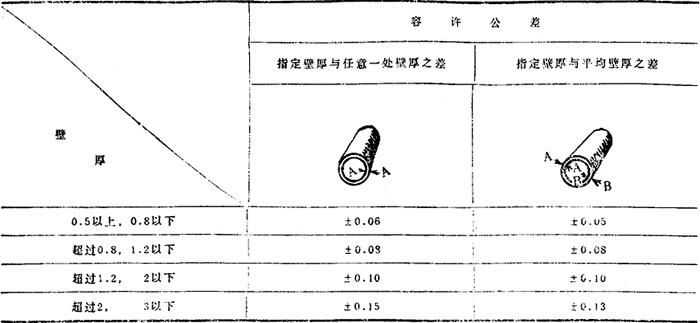

表6 壁厚的容许公差④ 单位：毫米

注④：不适用于焊接部分。

注：1．容许公差只指(+)或(－)时为上述数值2倍。

2．规定壁厚尺寸以外的容许公差，按订货者与制造厂的协商。

4．5 管的长度容许公差，按照表7的规定。

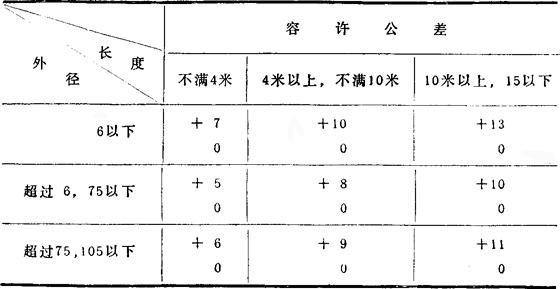

表7 长度的容许公差 单位：毫米

注：在规定的外径及长度范围以外尺寸的容许公差，按照订货者与制造厂的协商。

4．6 管的翘曲容许公差，按照表8的规定。

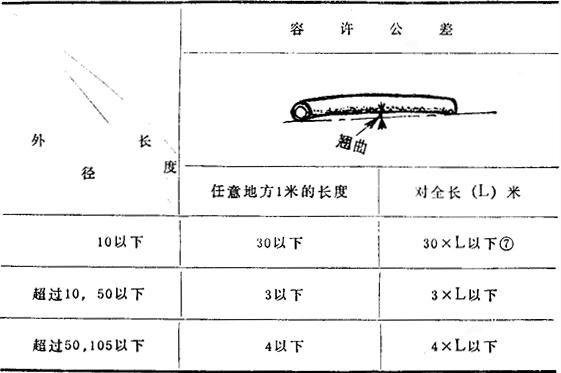

表8 翘曲的容许公差⑤⑥ 单位：毫米

注：⑤：放置在平面上，由于自重翘曲的最小值。

⑥：不适用于质别〇。

⑦：不适用于长度3米以下的。

注：规定外径尺寸以外的容许公差，按照订货者与制造厂的协商。
