铁碳合金相变临界温度与平衡组织

---

铁碳合金随碳含量的变化，平衡组织形态是有所变化的，其组织变化如图12-5所示．依其组织形态种类，可将铁碳合金分为七类(如表12-4所示)．图12-6展示了六种类型铁碳合金的平衡组织．

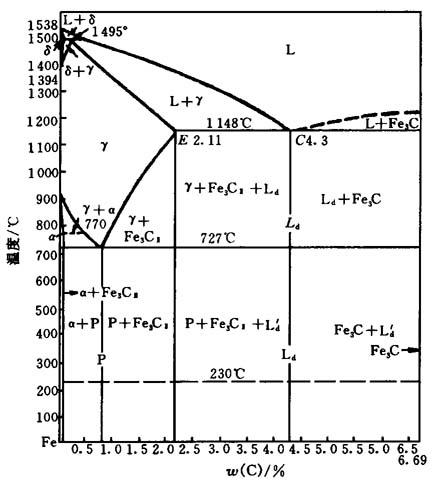

图12-5 Fe-Fe₃C相图各区域的组织组成物

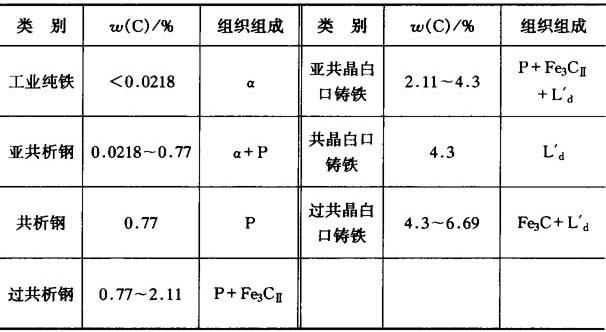

表12-4 Fe-Fe₃C合金分类

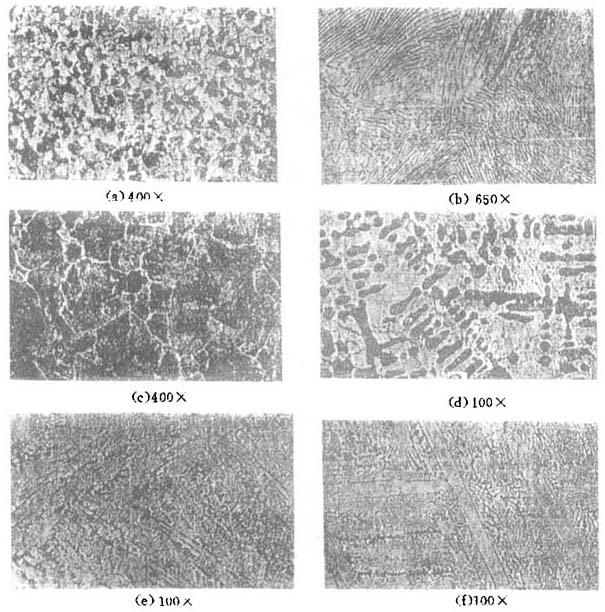

图12-6 六种碳钢和铸铁的平衡组织

(a)亚共析钢(ω(C)=0．45%)；(b)共析钢(ω(C)=0．77%)；(c)过共析钢(ω(C)=1．2%)；(d)亚共晶白口铸铁(ω(C)=3．0%)；(e)共晶白口铸铁(ω(C)=4．3%)；(f)过共晶白口铸铁(ω(C)=4．8%)

与铁碳合金的热处理有关的平衡相变只有三种，相应地用A₁、A₃和A_cm代表它们的临界温度(临界点)．铁碳合金状态图是在加热和冷却速度都十分缓慢的条件下测定的，实际生产条件下加热和冷却速度都比较快，实际发生相变的温度与从状态图上查出的数值有一定差别．为此，规定在上述符号中添加下角标c及r以表明它们是在以规定速度加热或冷却时发生相应相变的临界温度(如表12-5所示)．

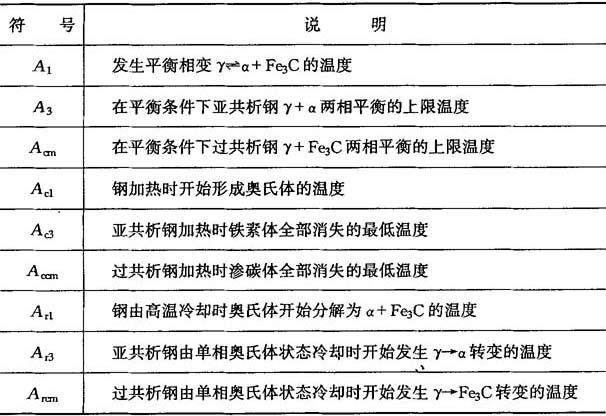

表12-5 铁碳合金热处理常用临界温度代号
