钻具

---

(－)钻铤

其结构尺寸见图3－2－27，国内外各种钻铤规范见表3－2－48～表3－2－52。

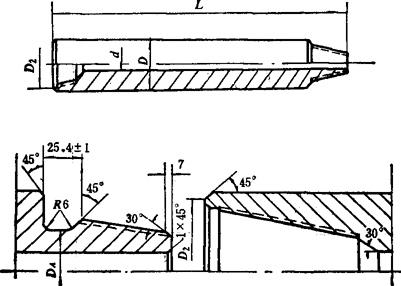

图3－2－27 钻铤

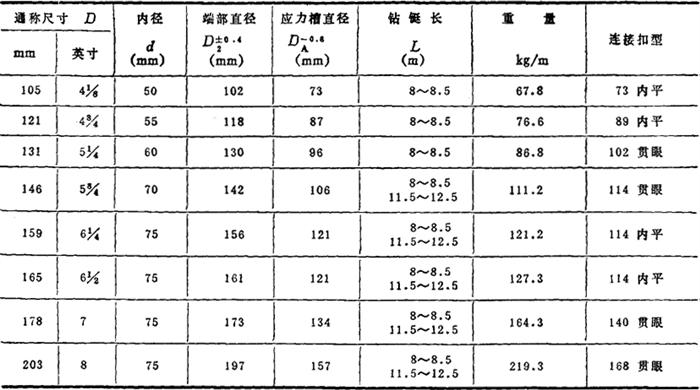

表3－2－48 国产钻铤规范(YB691－70)

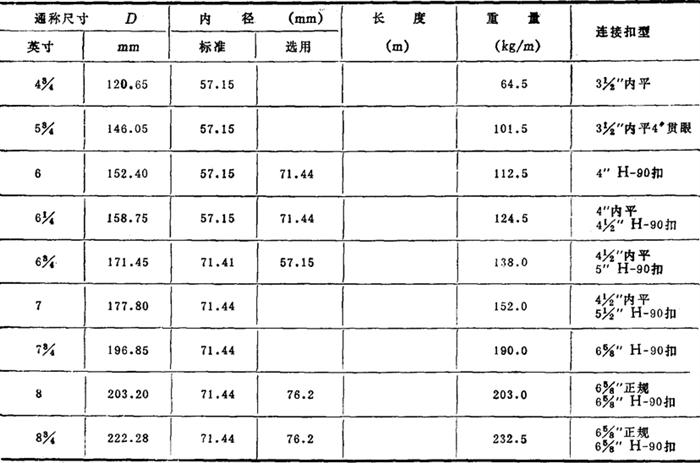

表3－2－49 前苏联钻铤规范

表3－2－50 罗马尼亚钻铤规范

表3－2－51 法国钻铤规范

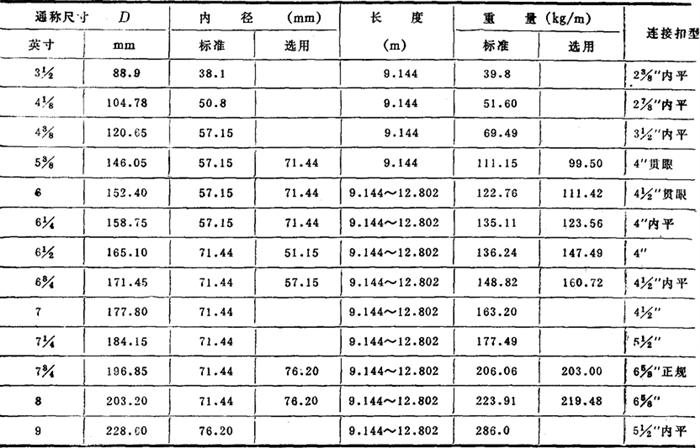

表3－2－52API钻铤规范(API－67)

(二)钻杆与接头

1．国产钻杆与接头

见表3－2－53至表3－2－61和图3－2－28。

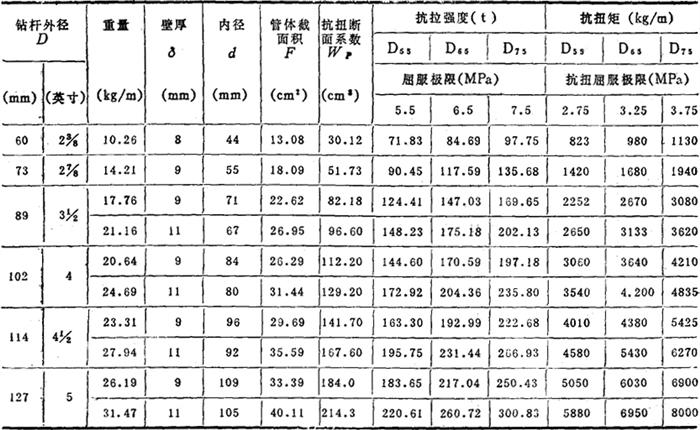

表3－2－53 国产钻杆规范和强度数据

注：重量系管体每米重量。

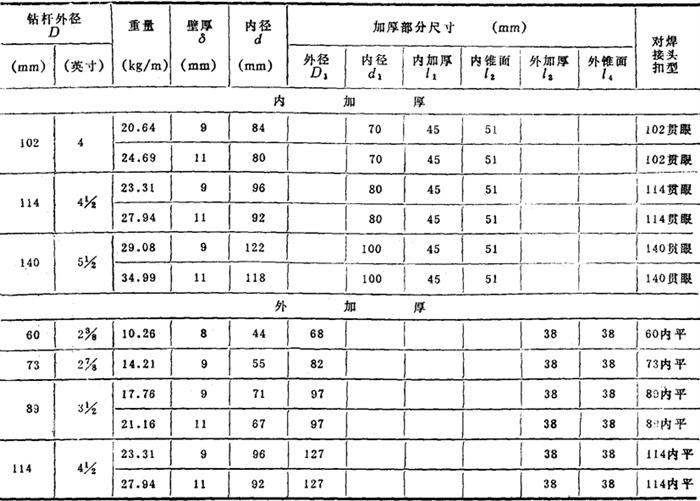

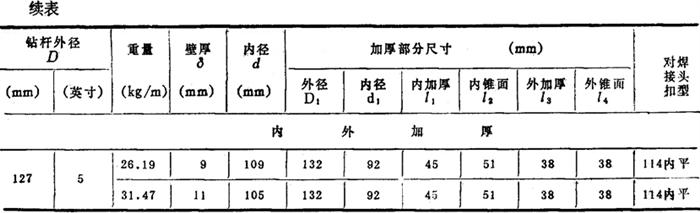

表3－2－54 国产对焊钻杆加厚端尺寸(YB691－70)

注：重量系管体每米重量．

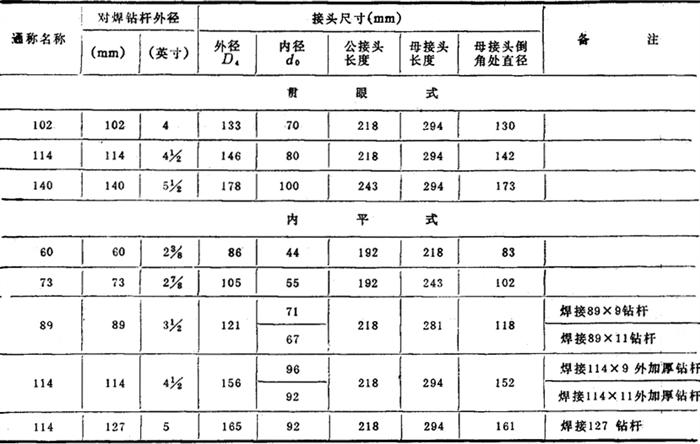

表3－2－55 国产对焊钻杆接头规范(YB691－70)

注：接头钢级比所连接的钻杆高－级．

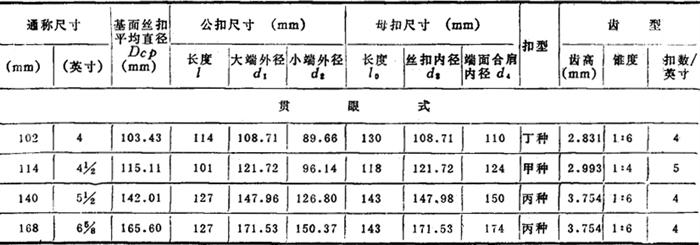

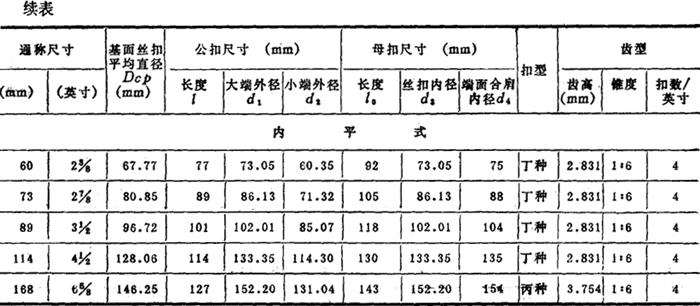

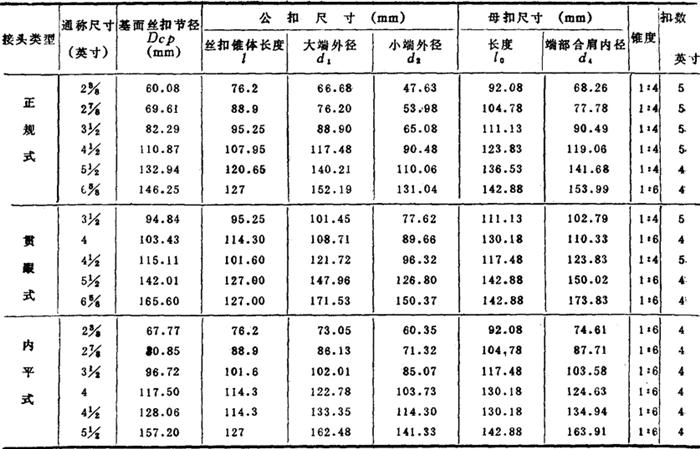

表3－2－56 国产对焊钻杆接头、钻铤、方钻杆的丝扣规范(YB691－70)

注：丝扣尖角均为804．

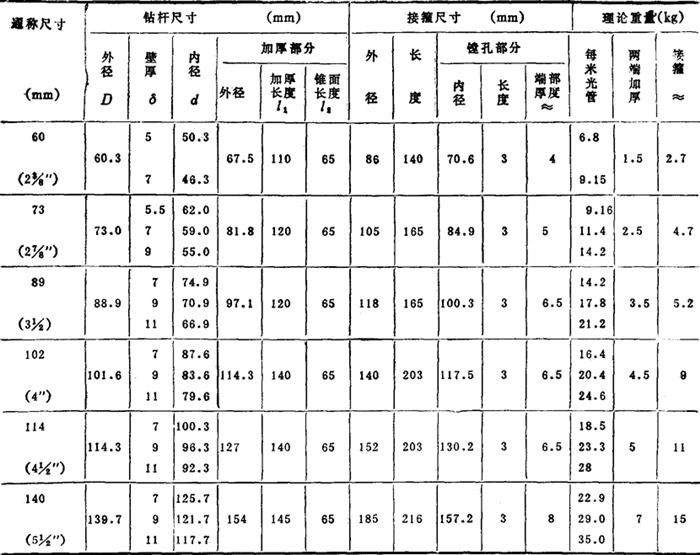

表3－2－57 国产细扣内加厚钻杆规范(YB528－65)

注：(1)锥面长度l₂供参考．

(2)加厚部分内径与管端可以相等．

(3)外径139．7mm的管子，其加厚部分外径不得大于141．3mm．

表3－2－58 国产细扣外加厚钻杆规范(YB528－65)

注：钻杆在加厚部分与加厚过渡部分之间的内壁允许有4mm工艺锥度。

表3－2－59 国产内加厚钻杆细扣及接箍规范(YB528－65) 单位：mm

注：(1)管端丝扣内径、外径、丝扣消失段、接箍端部丝扣内径供参考。

(2)丝扣消失段锥度的母线与圆柱体母线的交点为丝扣消失点。圆柱体直径等于基面丝扣外径。

表3－2－60 国产外加厚钻杆细扣及接箍规范(YB528－65) 单位：mm

注；管端丝扣内径、外径、丝扣消失段、接箍端部丝扣内径供参考。

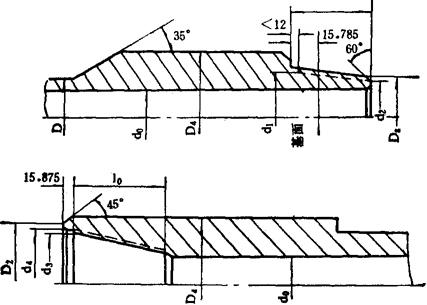

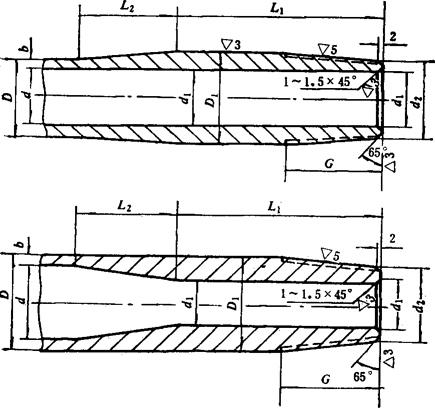

图3－2－28 对焊(配合)接头示意图

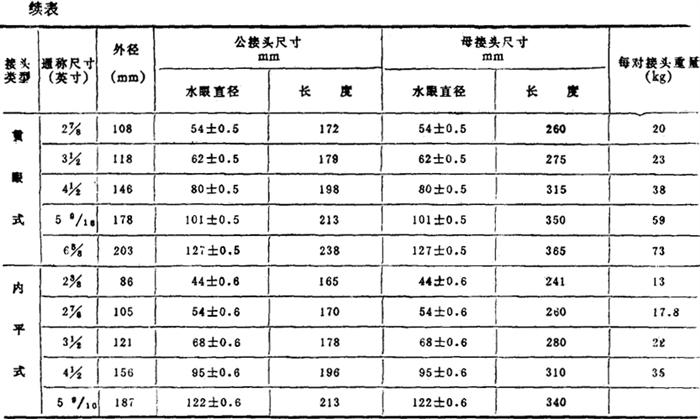

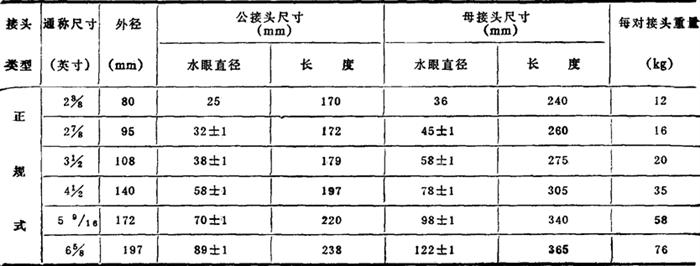

表3－2－61 国产钻杆接头规范(YB528－65)

2．API钻杆与接头

见表3－2－62～表3－2－67和图3－2－29。

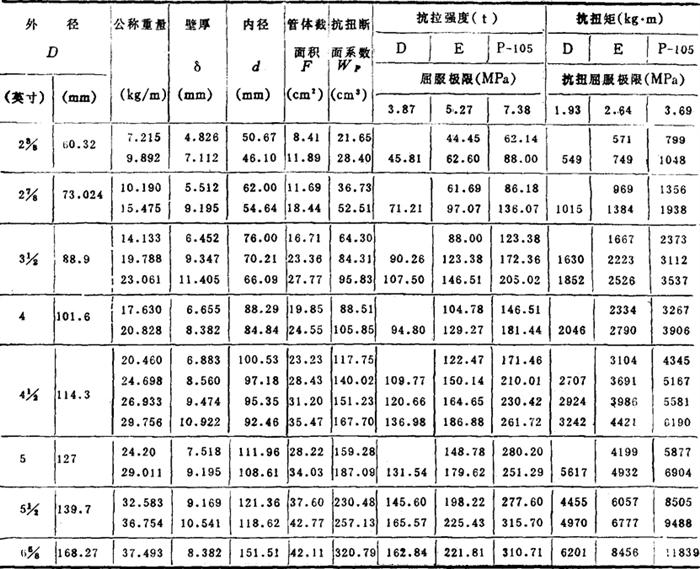

表3－2－62API钻杆规范和强度数据(API－67)

注：公称重量系包括接头、加厚部分的重量。

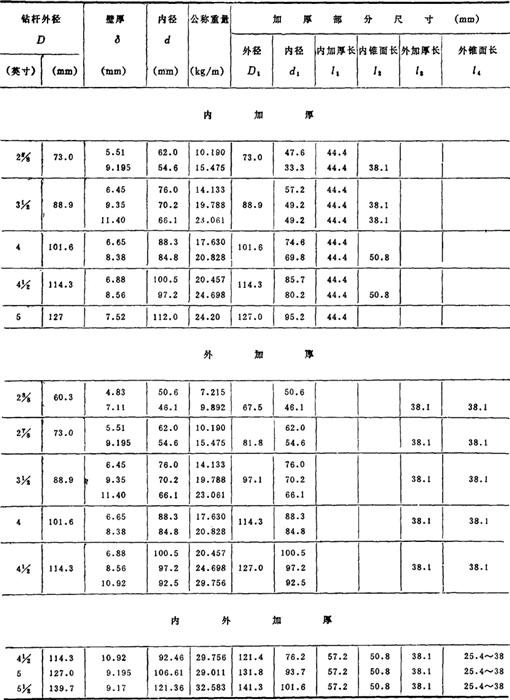

表3－2－63API细扣钻杆加厚部分尺寸(API－61)

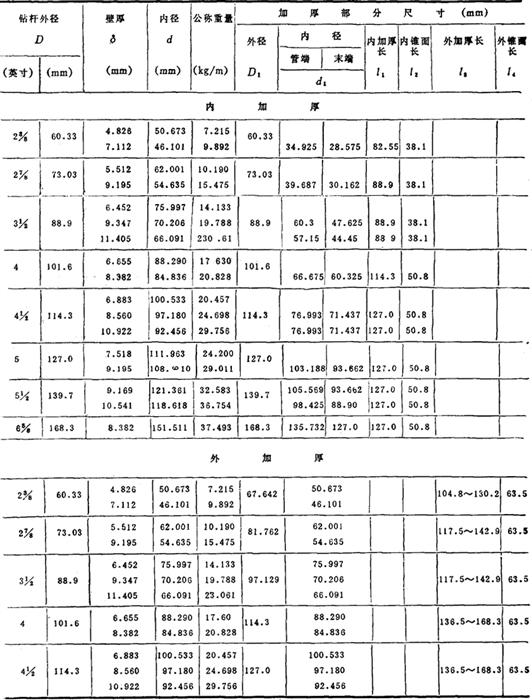

表3－2－64API对焊钻杆加厚部分尺寸(API－61)

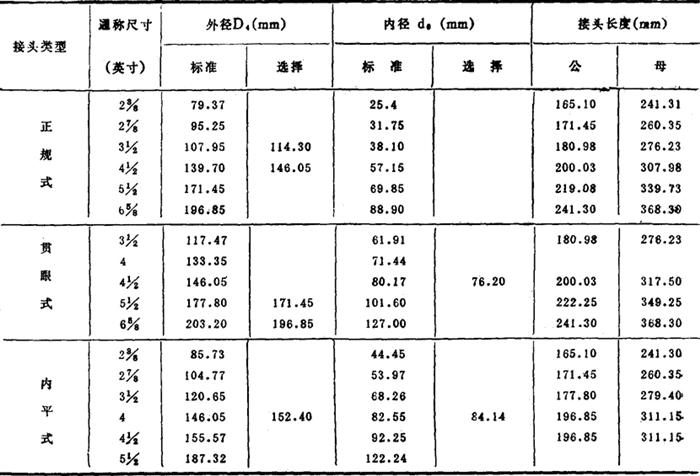

表3－2－65API钻杆接头规范(API－67)

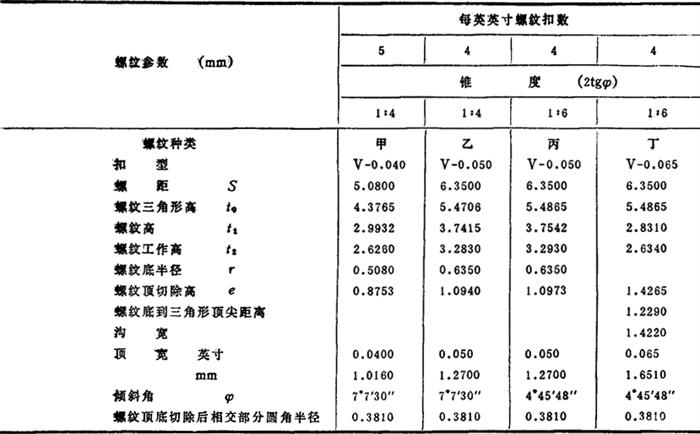

表3－2－66 API钻杆接头丝扣规范

表3－2－67 钻杆接头丝扣剖面尺寸

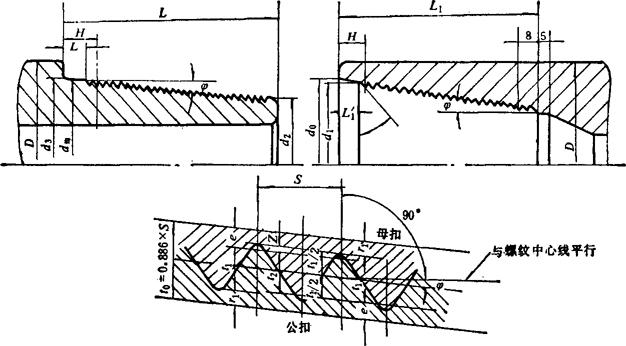

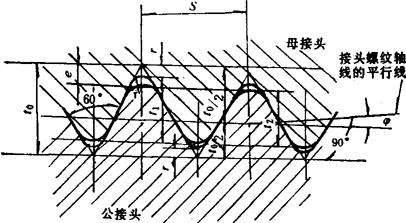

图3－2－29 钻杆接头丝扣剖面图

3．地质钻杆及接箍规范(YB235－70)

见表3－2－68～表3－2－70和图3－2－30～图3－2－33。

图3－2－30 地质钻杆加厚型式

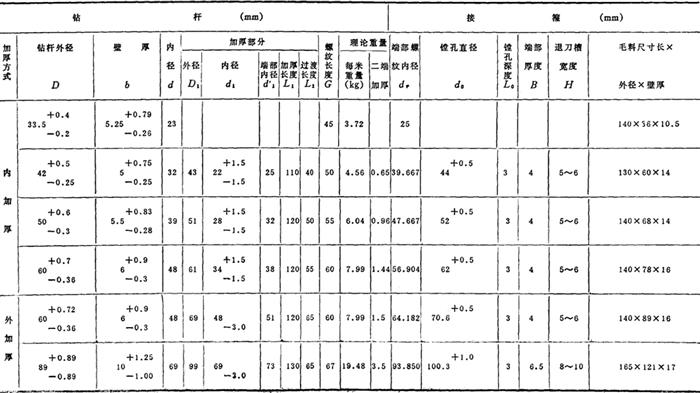

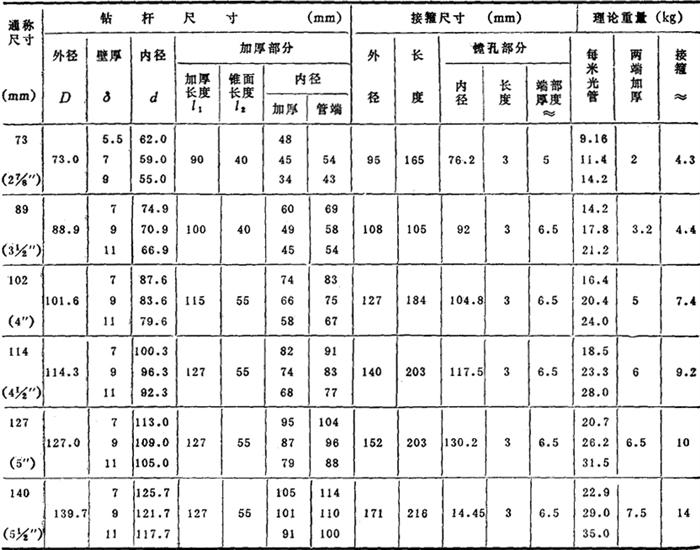

表3－22－68 地质钻杆及接箍规范

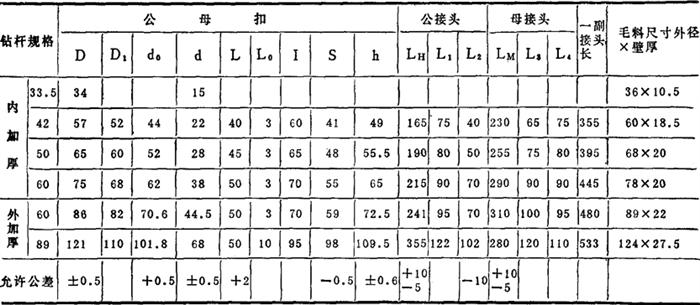

表3－2－69 地质钻杆接头规范 (mm)

注：Φ89钻杆锁接头双切口在公接头上，各项数字仅供参考。

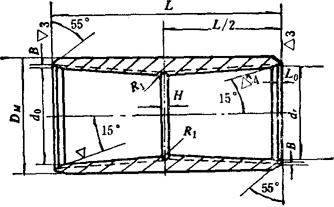

图3－2－31 地质钻杆接箍

图3－2－3z 地质钻杆接头尺寸

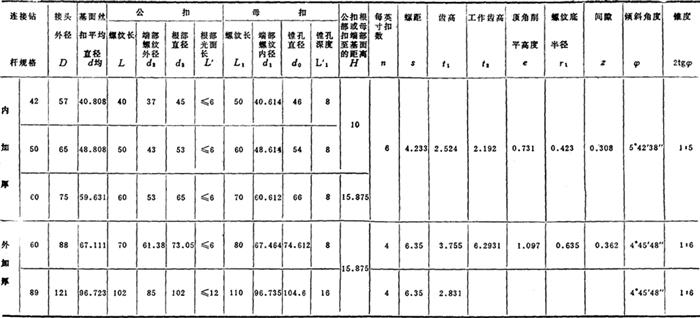

表3－2－70 地质钻井杆接头螺纹(mm)

注：(1)公差：S在25．4mm内≤±0．5mm，L^－1、L⁺²、d₀^+0．5、L₁^1±1、锥度公差在100mm长度上≤0．12mm。

(2)Φ89mm钻杆接头螺纹数据仅供参考。

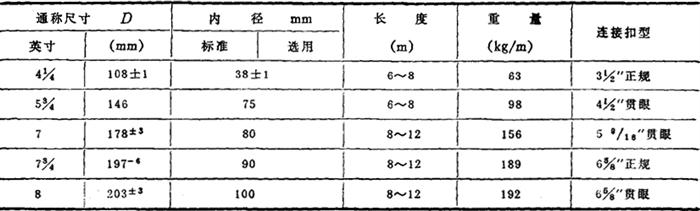

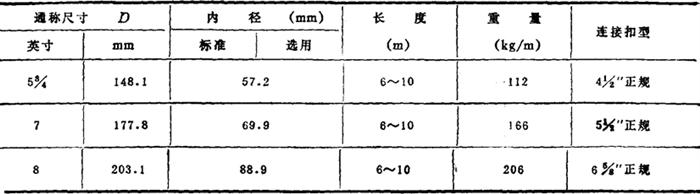

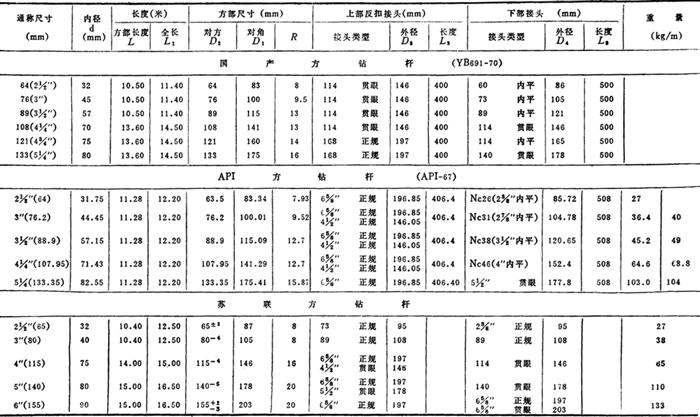

表3－2－71 方钻杆规范

图3－2－33 地质钻杆接头螺纹

(三)方钻杆

见图3－2－34和表3－2－71

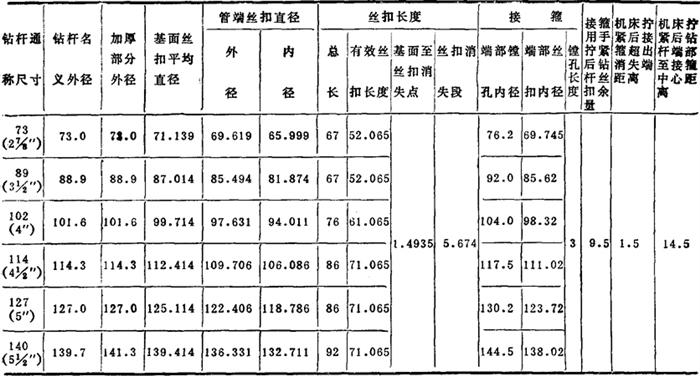

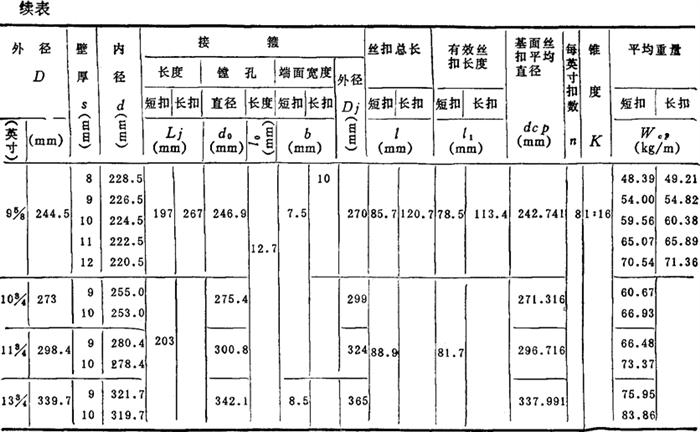

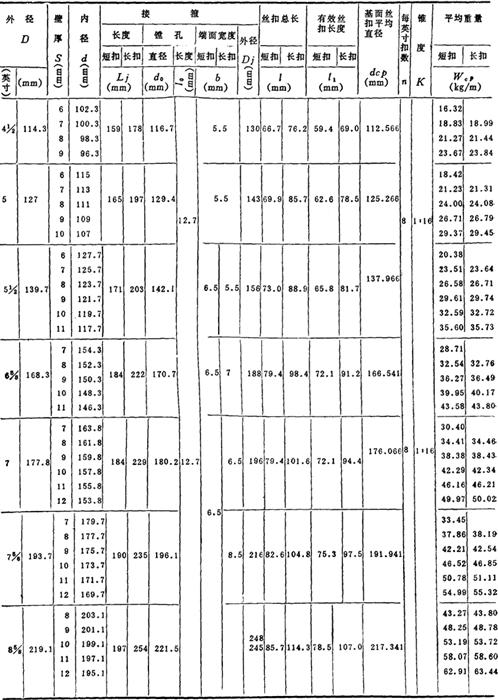

表3－2－72 国产套管和接箍规范(YB690－70)

注：(1)平均重量即带接箍之重量，按每10m－个接箍计算。

(2)表中缺空，表示无此种规范的套管。

(3)长接箍的套管最大只有。

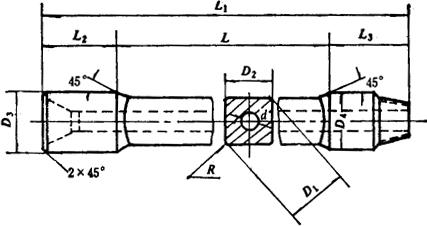

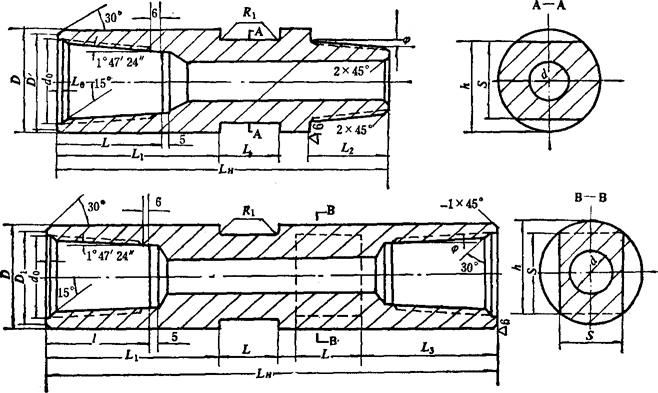

图3－2－34 方钻杆示意图
