钣金冲压成型

---

钣金冲压成型是在上述切割和冲裁下料的基础上，利用弯曲模、拉深模和局部成型模，通过冲头在压力机下成型零件，或通过辊轴滚制零件的加工过程。

冲压成型包括无控制材料的自由弯曲成型和压边圈控制材料的约束拉深与局部成型两大类。其中，弯曲成型是通过压弯、拉弯、滚弯等方法，将板材、型材、管材等自由弯曲成一定角度或曲率的零件。而拉深与局部成型则是通过拉深、翻边等方法，将板材强行压入凹模中成型为一定直径和深度的零件(图9－1)。

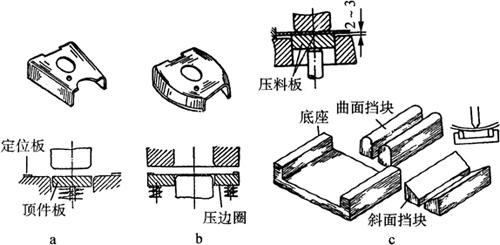

图9－1 弯曲和拉深成型零件(单位：mm)

a．弯曲件与弯曲模 b．拉深件与拉深模 c．约束弯曲与自由弯曲压模

由于加工板材或型材厚度一般小于8mm且在冷态下进行，所以又称为冷冲压成型。该方法具有生产效率高、产品互换性好、尺寸精确、重量轻、强度高、刚度好等优点，广泛应用于汽车、飞机、电器、仪器仪表等行业。
