钢筋混凝土电杆主要技术数据

---

电杆按其在线路上所起的作用，可分为直线杆、转角杆、耐张杆、终端杆和分支杆等。

钢筋混凝土电杆主要技术数据见表12－65。

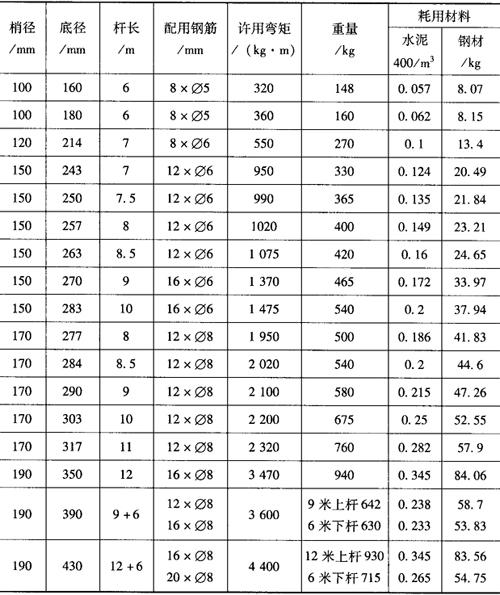

表12－65 环形预应力钢筋混凝土电杆规格及制造用料表

为了更加经济合理地使用电杆，杆型和杆高的确定就显得格外重要。

根据电杆所处的不同地形和所起的作用，确定应该采用哪种杆型，应尽量采用简单杆型，以降低工程造价。

电杆的长度应包括地上及埋入地下部分。

当使用针式绝缘子，长度计算如下：

L=a+f+h+c－b (12－1)

式中 L——电杆长度(m)；

a——由横担中心至杆顶的距离(m)；

f——最大弧垂(m)；

h——最大弧垂时导线对地面允许距离(m)；

b——针式绝缘子的高度(m)；

c——电杆埋入地下长度，取电杆长度的1／6(m)。

当采用悬式绝缘子，计算如下：

L=a+f+h+c+d

式中 L、a、f、h、c同上式；

d——悬式绝缘子的高度(m)。

若是耐张杆，杆长计算如下：

L=a+f+h+c

高压配电线路的电杆，主杆杆长一般不小于9m，低压配电线路的电杆，杆长一般为7．5m。
