钢丝绳磨损检查

---

测量钢丝绳磨损情况有下列几种方法：

1．使用千分尺测量钢丝绳的直径

钢丝绳直径是钢丝绳工作条件的反映。当钢丝绳径低于允许极限时，则表明绳的使用寿命已到期并且绳芯支承不足。

钢丝绳受到结构拉伸和塑性拉伸两种形式的拉伸。

当安装绳于电梯上加载后，会发生结构拉伸。这种拉伸是由于运行于绳上的部件造成，并且随着一根绳中的钢丝数量、钢丝形式、张力和制造中的工艺而变化。由于绳芯的压力造成结构拉伸发生。绳芯尺寸、材料和密度将影响结构拉伸的数量。

拉伸的另一种形式称为塑性拉伸。结构拉伸是永久的，而塑性拉伸是暂时的。塑性拉伸的厚度是钢内的塑性成分。当加载时，会立即出现，并随着载重的变化或增加或减少。季节性变化也可能导致绳长变化。

润滑不良可能影响绳芯并导致绳芯压力超标。如果及时润滑，则作用相反，或至少会延迟绳芯老化的进程。

要检查钢丝绳直径的减少和绳芯润滑的不足，应按以下步骤进行：

(1)用1／64in(0．1mm)刻度的4分尺，做两组测量。各相差90°测量钢丝外部尺寸。

正确的测量方法如图23．2－2所示。

(a)正确

(b)错误

图23．2－2 钢丝绳直径测量示意

(2)取两次测量值的平均值，作为真实的钢丝绳直径。

如果测量结果小于表23．2－3中列出的最小直径，则可能需要更换钢丝绳。

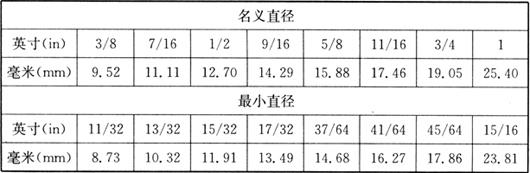

表23．2－3 钢丝绳直径磨损标准

2．用千分尺测量绳捻钢丝绳的边缘磨损

如图23．2－3所示，测量多个绳捻的值，取平均值作为磨损的平均长度。

图23．2－3 测量普通绳捻钢丝绳的边缘磨损示意

3．通过测量出来的磨损绳捻的长度计算

参考表23．2－4，可估计出钢丝绳中残存强度的百分比。估算方法如下：

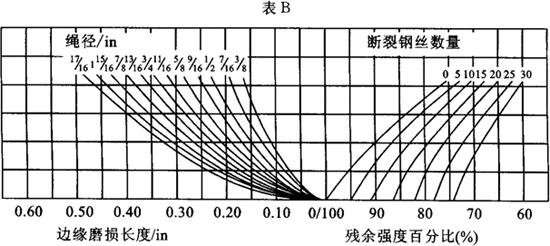

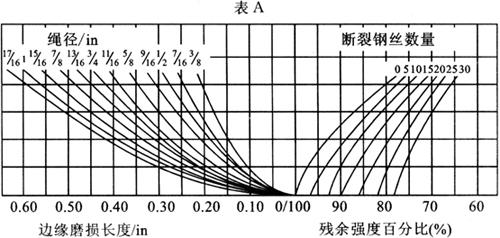

表23．2－4 钢丝绳磨损强度计算表

(1)根据钢丝绳的结构，选择表23．2－4中适用的表A或者表B。

(2)在表左侧位置根据测量出来的绳捻长度，定位到边表左侧钢丝绳缘磨损的长度。

(3)从基线开始，垂直向上做一条直线，并与适当的钢丝绳绳直径曲线相交。

(4)从交叉点向右画一条水平直线，至与图表右侧适当的断裂钢丝数量曲线相交。

(5)在右侧相交点向下画一条垂直直线至基线，可读出残余强度的百分比。

可使用这一百分比辅助确定钢丝绳的可用性。
