钢与铝及铝合金的焊接

---

可以采用交流钨极氩弧焊焊接钢与铝及其合金，钨极直径2～5mm。当钢一侧坡口面角度为70°时，接头强度最高，坡口表面需彻底清洗并加上表面活化层，碳钢、低合金钢表面可以镀锌，奥氏体钢表面以镀铝为好。

焊接钢与铝时，先将电弧指向铝焊丝，待开始移动进行焊接时则指向焊丝和已形成的焊道表面，如图7．12－1(a)所示，另一种方法则是使电弧沿铝母材一侧表面移动而焊丝沿钢一侧移动，如图7．12－1(b)所示，是液态铝流至钢的坡口表面，从而保护坡口上的镀层。

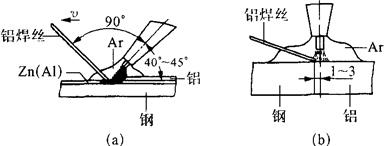

图7．12－1 钢与铝焊接示意图

(a)氩弧堆焊时电弧的位置 (b)对接焊时电弧的位置

钢与铝的焊接采用含少量Si的纯铝焊丝，焊接电流根据金属厚度按照表7．12－16选择。

表7．12－16 钢与铝钨极氩弧焊的焊接电流
