金属结构工程

---

①金属构件重量计算 金属构件制作，按设计图纸的主材几何尺寸，以吨计算型钢和钢板的重量。均不扣除切肢、切边的重量，计算钢板重量时按方形计算，多边形按长边计算(见图2－47)。

图2－47

金属结构常用的钢材计算简式：

钢板=厚度×7．85(kg／m²)

扁钢=0．00785×宽×厚(kg／m)

方钢=0．0785×边长²(kg／m)

圆钢=0．00617×直径²(kg／m)

六角钢=0．0065×对边距离²(kg／m)

八角钢=0．0065×对边距离²

钢管=0．02466×壁厚(外径－壁厚)

等边角钢=0．00785×边厚(2边宽－边厚)

不等边角钢=0．00785×边厚(长边宽+短边宽－边厚)

工字钢=0．00785×腰厚〔要+f(腿宽－腰厚)〕

槽钢=0．00785×腰厚〔+e(腿宽－腰厚)〕

式中 f值一般型号及带a的3．34，带b的2．65，带c的2．26。

e值一般型号及带a的3．26，带b的2．44，带c的2．24。

②金属构件刷油面积 金属构件重量每吨折算刷油面积(见表2－39)。

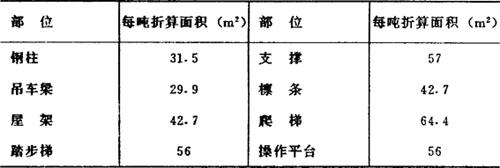

表2－39 金属结构构件每吨折算刷油面积表
