通过围护结构进入库内的热量的计算

---

Q₁=q₁+q₂+q₃ (kJ／h) (4－4－8)

(一)库内外温差通过围护结构传入库内的热量

q₁=KA(t_w－t_n)n (kJ／h) (4－4－9)

式中 A——围护结构传热面积，m²

t_w、t_n——库外、内计算温度，℃

n——库、内外温差修正系数，按表4－4－14选择

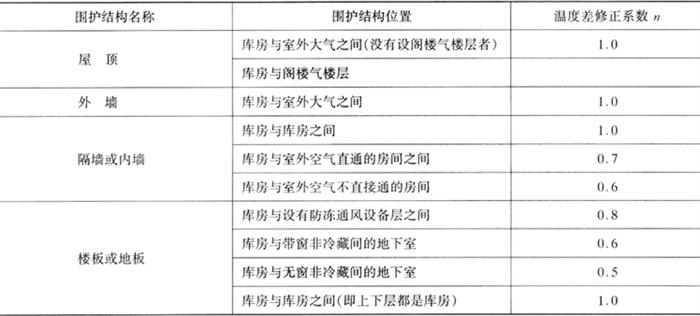

表4－4－14 围护结构计算中温度差的修正系数n

注：库房与室外空气直通的房间是指冷库的外室、外川堂、月台上的附属建筑物等。

K——围护结构总传热系数，kJ／(m²·h·℃)

式中 α_w——空气至围护结构外表面传热系数，一般α_w=24W／(m²·K)

a_n——库内空气至结构内表面传热系数，一般α_n=12W／(m²·K)

δ₁、δ₂、……δ_n——隔热层各层材料的厚度，m

λ₁、λ₂、……λ_n——隔热层各层材料的热导率，W／(m·K)

(二)库外围吸收太阳辐射热渗入库内的热量

q₂=K₁A△t_d (4－4－11)

式中 K₁——外围壁到库内的传热系数，kW／(m²·℃)

A——外围壁传热面积，m²

△t_d——太阳辐射引起的附加当量温升，它与外围壁的朝向、表面颜色和粗糙度有关，可按表4－4－15取值

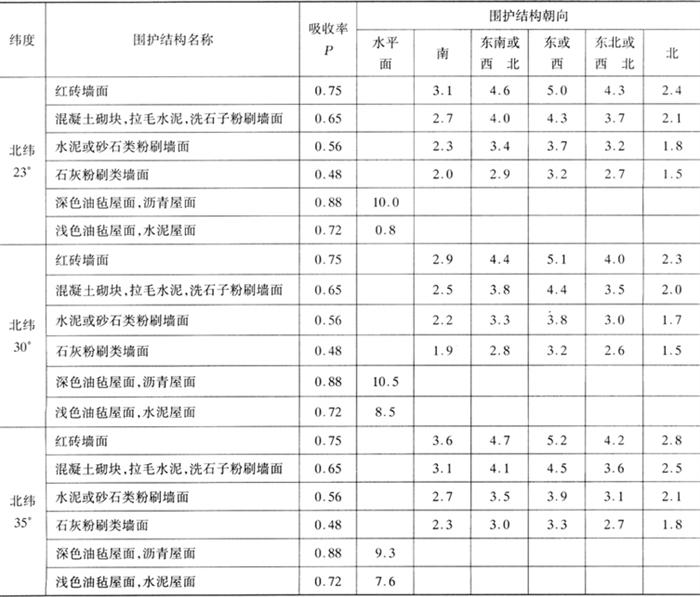

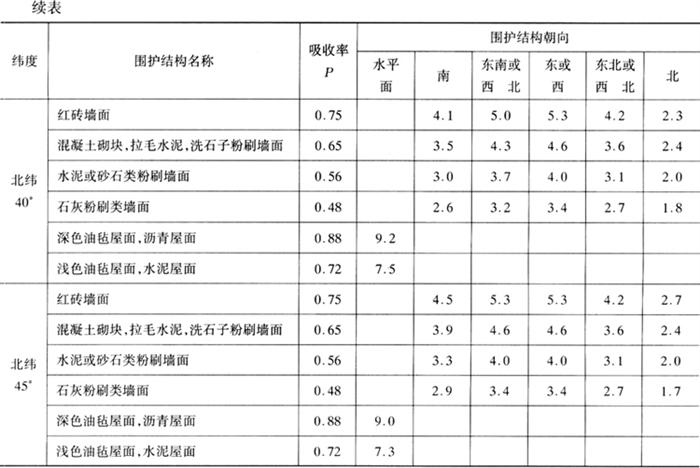

表4－4－15 围护结构外表面太阳辐射昼夜平均当量温度差△t_d表

(三)通过地坪传入的热量

1．地坪隔热层直接建在土层上

q₃=∑K_d·A_d·M·(t_w－t_n) (kJ／h) (4－4－12)

式中 K_d——分段地坪的假定传热系数，kJ／(m²·h·℃)，按表4－4－16取值

表4－4－16 地坪分段及假定传热系数

A_d——分段地坪的面积，m²

t_w、t_n——库外、内温度，℃

M——隔热层地坪的传热系数增加值

式中 δ₁、δ₂、……δ_n——地坪各层材料的厚度，m

λ₁、λ₂、……λ_n——地坪层各层材料的热导率，W／(m·K)

2．自然通风隔热层地坪

q₃=0．8·K·A·(t_w－t_n) (kJ／h) (4－4－14)

式中 K——地坪传热系数，kJ／(m²·h·℃)

A——地坪传热面积，m²

t_w、t_n——库外、内温度，℃
