选用埋弧焊焊剂时应注意的问题

---

埋弧焊焊缝中元素的增减取决于采用的焊剂。某些焊剂有意增加合金元素如铌和钼，另一些可能会烧损容易氧化的元素如铬。有些焊剂是不太活泼的，它们含有少量合金元素来弥补其烧损，这样可以形成与焊丝十分相近的焊缝熔敷金属。表3．5－8列出埋弧焊时合金元素的变化。

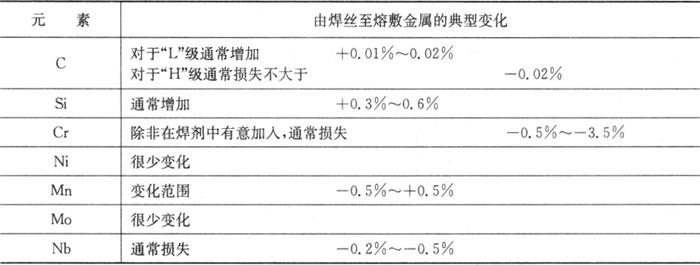

表3．5－8 埋弧焊时合金元素的变化

在焊剂的使用方面可采用直流反极性(DCEP)或交流(AC)，为了减少增硅以及铬和其他元素的氧化，通常采用碱性或中性焊剂。当采用酸性焊剂时，要求采用Si≤0．30%的焊丝，因为它可能给焊缝金属带入一定量的硅。
