连接结构图

---

金属连接结构图是供加工金属结构件时所用的图样。连接是利用铆接或螺栓连接等把两个或两个以上的零件或构件，连接成为一个整体，其图示方法可根据GB4656－84《金属构件表示方法》表示螺栓及铆钉连接结构件。

(一)结构孔的表示方法

表4－22列出了孔的形式及表示符号。在垂直于孔轴线的视图中，孔的形式及符号用粗实线绘制，但不可见线条仍为细虚线表示，且中心处不得有圆点；在平行于孔轴线的视图中，采用细实线表示孔的轴线，其余符号均为粗实线。

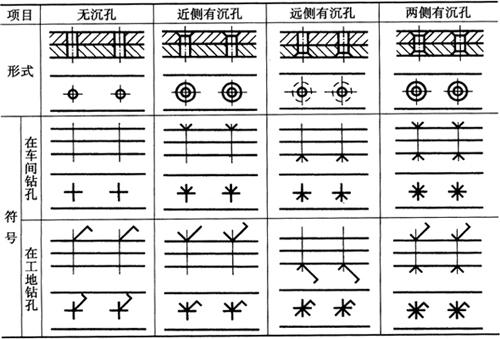

表4－22 孔的形式及表示符号

(二)结构孔的尺寸标注方法

表4－23列出了各种形式常见孔的尺寸注法。

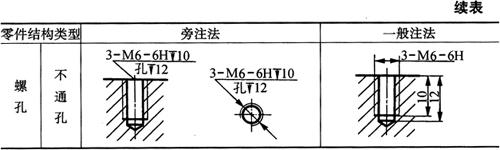

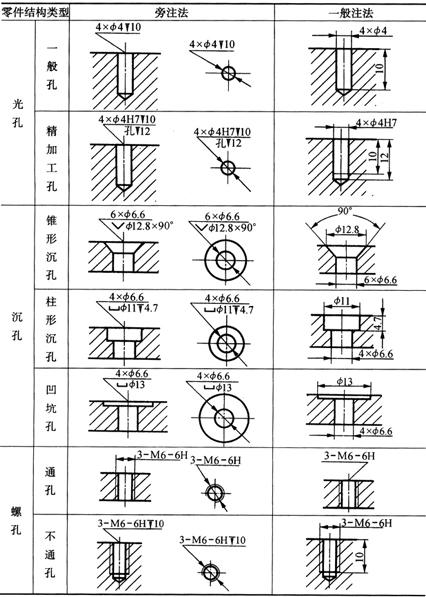

表4－23 各种形式常见孔的尺寸注法(mm)

(三)螺纹及其连接的规定画法及标注

由于螺纹是采用专用机床和刀具加工，所以无需将螺纹按真实投影作图，可采用规定画法以简化作图过程，如表4－24和表4－25所示。

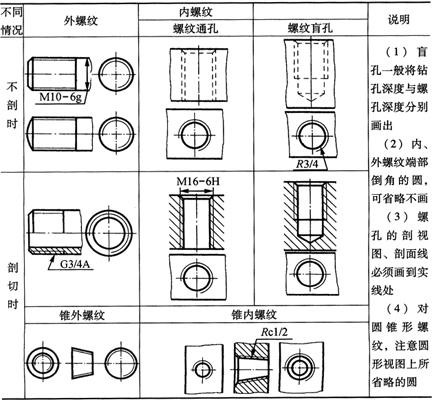

表4－24 内、外螺纹画法及标准螺纹注法(摘自GB／T4459．1－95)

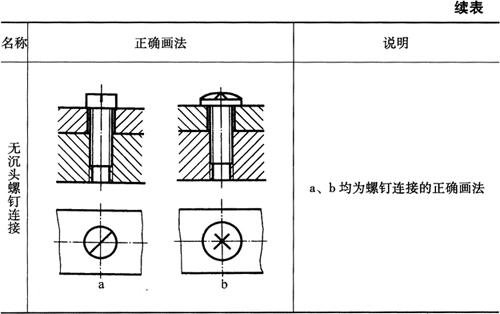

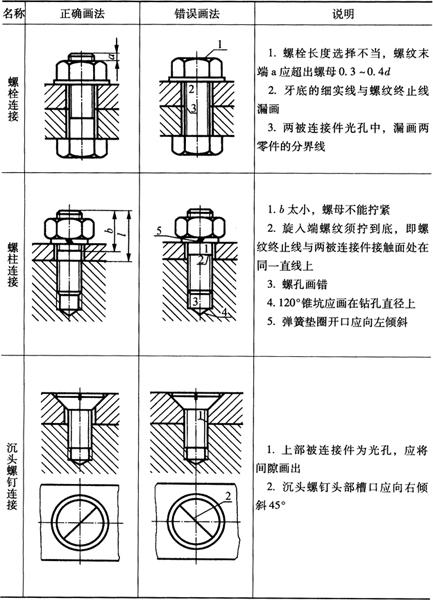

表4－25 螺纹连接件的画法正误及标注(摘自GB／T4459．1－95)

(四)螺栓及铆钉连接的表示方法

螺栓及铆钉连接时，装配在孔内的表示方法如表4－26所示。在垂直于螺栓或铆钉轴线的视图中，螺栓或铆钉的符号用粗实线绘制，在中心处有一圆点；在平行于螺栓或铆钉轴线的视图中，采用细实线表示螺栓或铆钉的轴线，其余符号均为粗实线。螺栓和铆钉可按规定标记格式，由各自的尺寸标记予以区别(表3－6)。

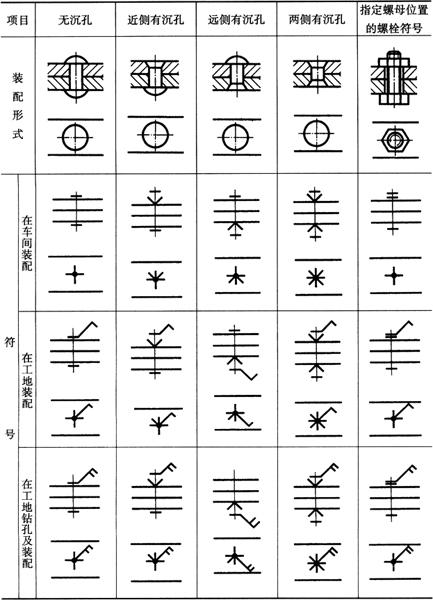

表4－26 螺栓或铆钉装配在孔内的表示符号(摘自GB／T4459．1－95)

例如：螺栓GB5782－2000M12×60表示制有粗牙普通螺纹，大径为12mm，公称长度为60mm的六角头螺栓，GB5782－2000为其标准号。

螺钉GB／T65－2000M5×20表示制有粗牙普通螺纹，大径为5mm，公称长度为20mm的不经表面处理的开槽圆柱头螺钉。

铆钉连接的表示方法可查阅GB／869－86有关规定等。

(五)型钢的标记方法

型钢的标记方法如表4－27所示。

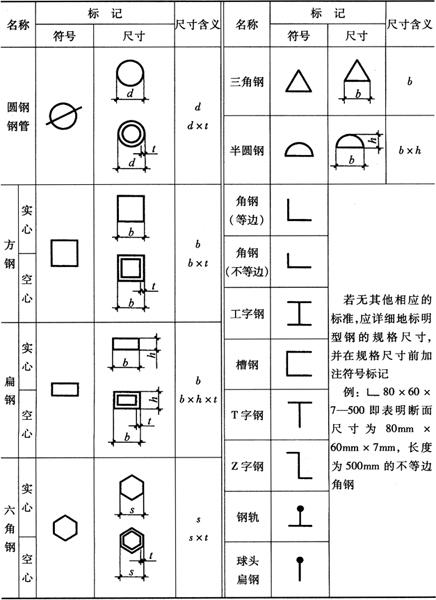

表4－27 型钢的标记方法
