轿顶绳轮及绳头板

---

反绳轮也称轿顶轮，是轿厢架上的零部件，一般设在轿厢架和对重装置的上部，按需可由曳引绳绕过其上从而可构成不同的速比。

绳头板是绳头组合的附件，圆形板状结构，被焊接在轿厢架对重架等处，钢丝绳主索端绳套卸扣杆牵拉部分的板。当挂索法为1∶1时，绳头板设在轿厢上框架及对重框架上；当挂索法为2∶1时，绳头板设在机房的承重梁上。

维保中主要检查：

(1)使用测试锤检查轿顶反绳轮安装螺栓是否紧固；如有松动，则需要紧固。轿顶反绳轮的结构如图16．3－1所示。

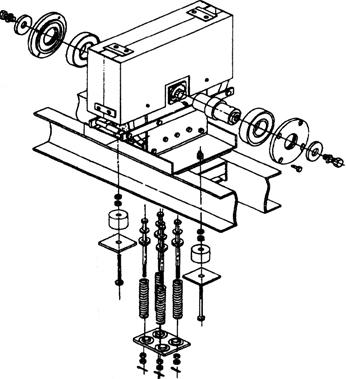

图16．3－1 典型的轿顶反绳轮结构示意

(2)用手摸触感觉轿顶反绳轮轴承的工作温度，看看是否发热。

(3)清除轴承上多余的油脂。

(4)检修速度运行电梯，仔细倾听反绳轮轴承工作时是否有异常声响；如果有异常声音，可以如图16．3－2所示，使用螺丝刀辅助判断。

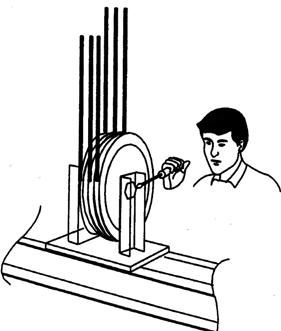

图16．3－2 螺丝刀辅助判断轿顶绳轮示意

(5)清洁轿顶反绳轮绳槽内油污。

(6)检查反绳轮下面的污物中是否有曳引绳与反绳轮摩擦下来的铁屑，如果有，仔细检查反绳轮绳槽，磨损严重需要更换反绳轮；检查曳引绳(曳引绳保养见本书后面部分)，如果发现曳引绳有问题，需要更换曳引绳。

(7)对于使用螺栓固定的绳头板使用检测手锤敲击检查固定螺栓的松紧；对于焊接固定的，检查焊接带。
