超声电解加工

---

单纯用超声加工，工具损耗较大；单纯电解加工，加工速度又太慢．若二者结合起来，则不但可降低工具损耗，而且可提高加工速度．

图4-23为超声电解加工小孔示意图．工件5接电源6正极，工具3(用钼丝、钨丝或铜丝)接负极，两者之间电压为6～8V，在NaCl电解液中加入一定比例的磨料．加工时被加工表面在电解液的作用下，产生阳极溶解而生成阳极钝化膜，此钝化膜将在超声振动的工具及磨料作用下被刮除．超声电解加工与单纯超声加工的加工速度与工具损耗比较见表4-9．

图4-23 超声电解加工小孔

1—换能器；2—变幅杆；3—工具(钨丝等)；4电解液和磨料；5—工件；6—直流电源；7—超声发生器

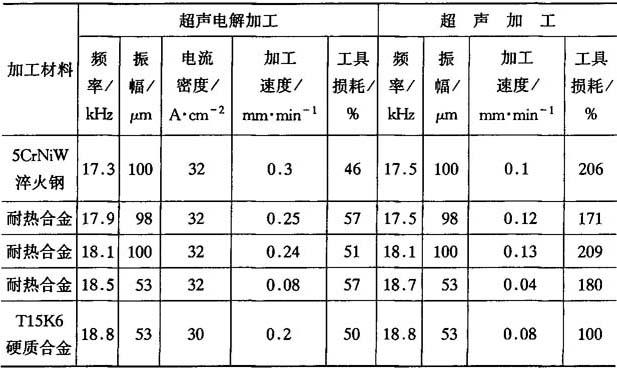

表4-9 超声电解加工与单纯超声加工的加工速度与工具损耗比较

注：实验条件：加工面积22mm²；磨料：240^#碳化硼；静压力：68g／mm²；磨料悬浮液的质量分数为1．25；电解液：ω=30%的食盐水溶液．
