贵金属钎料

---

(1)金基钎料

表3－5中列出了美国焊接学会标准中的金基钎料，原则上这些钎料均可用于不锈钢钎焊，但实际上用于不锈钢钎焊的主要是BAu－4。该钎料钎焊不锈钢时，填充钎缝的能力非常强，既适应窄钎缝也适应较宽的钎缝。钎料的金相组织为单一的金镍固溶体，钎焊接头不仅强度高而且塑性好。该钎料钎焊的不锈钢接头的耐蚀性非常好，在许多工作环境(如含硫气氛)中强于镍基钎料。该钎料同样具有很好的高温抗氧化性。但钎料高温强度不如镍基钎料，钎焊接头的工作温度一般在650℃以下。钎料可加工成任何形状提供使用，但由于钎料很贵，一般用于关键部件的钎焊，如航空、航天部件，核反应堆部件。

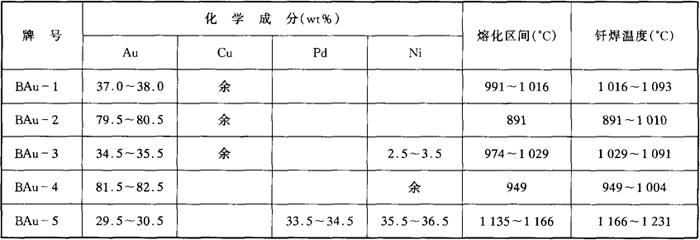

表3－5 美国焊接学会标准中金基钎料

(2)含钯钎料

含钯钎料有许多，表3－6中列出了一些银铜钯、银钯锰和镍基含钯钎料，均可用于不锈钢的钎焊。

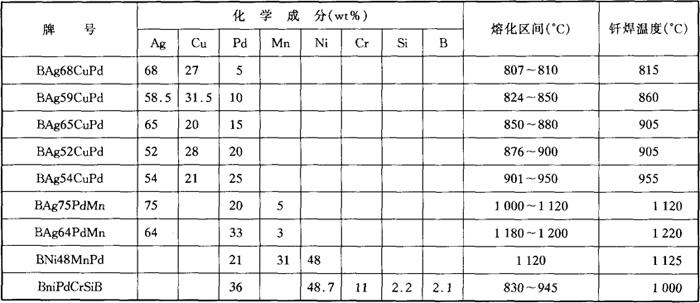

表3－6 可用于不锈钢钎焊的含钯钎料

银铜钯钎料熔点较低，钯促进银基钎料在不锈钢上的润湿，即使是钯含量仅有5%的BAg68CuPd，在不锈钢上润湿角也很小；当钯含量较高时，银铜钯钎料具有较好的高温性能，BAg54CuPd可代替BAu－4钎焊工作温度在427℃以下的部件。

银钯锰钎料的工作温度更高，可达800℃。但钎缝的组织在长期加热中会发生偏析，钎缝中心出现低强度的富银固溶体，降低接头的机械性能。含钯镍基钎料钎焊的不锈钢接头的高温性能比含钯银基钎料要好，尤其是BNiPdCrSiB所需钎焊温度较低，更适合钎焊不锈钢接头。但这些钎料较脆，不能加工成形，一般以粉末状或非晶箔带状使用。此外同使用Ni－Cr－Si－B系钎料一样，使用BNiPdCrSiB时要采用较小的钎缝间隙。
