螺旋榨汁机

---

(一)用途与特点

螺旋榨汁机适用于葡萄、番茄和浆果类的榨汁。其榨汁效率高，压缩比大，并可根据不同的物料调整螺旋与滚筒的间隙。

(二)结构与工作原理

螺旋榨汁机主要部件为不锈钢加工制成的螺旋杆。如图4－2－6所示。螺旋杆由进端到出端的直径由小到大，螺旋逐渐减小。因此，螺旋杆与圆筒筛间所夹容积逐渐减小，果浆所受压力逐渐增大，果蔬通过圆筒筛网流出。圆筒筛网由两个半圆筛组成，外面有两个半圆形加强架，通过螺旋紧固成一体。螺旋杆终端为锥形，与其相配合的内锥相对应，废渣从两个锥形环状空隙中排出。

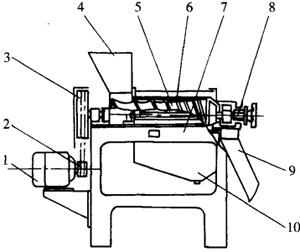

图4－2－6 螺旋式榨汁机

1－电动机 2－小皮带轮 3－主轴皮带轮 4－料斗 5－螺旋杆 6－圆筒筛 7－机架 8－调整装置 9－出渣口 10－盛汁器

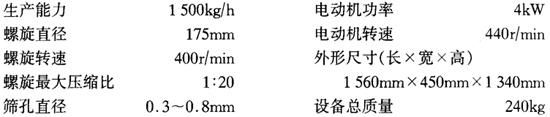

(三)主要技术参数

GT6GT7螺旋榨汁机

注：浙江轻工业机械厂制造。
