蒸煮过程中溶出木质素的分子量分布

---

芦苇硫酸盐法蒸煮过程中溶出木质素的分子量分布与云杉硫酸盐法蒸煮相比较具有以下特点(见图4－2－4，4－2－5，4－2－6)：

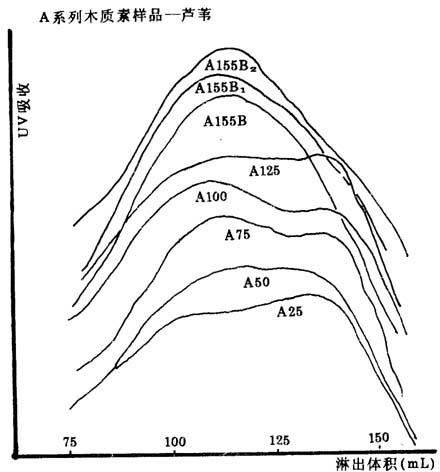

图4－2－4 硫酸盐蒸煮时溶出木质素分子量分布曲线

注：A155B₂指芦苇155℃保温2h，其它标注意义类似。

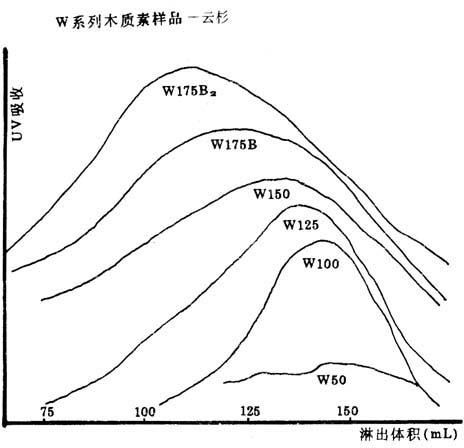

图4－2－5 硫酸盐蒸煮时云杉溶出木质素分子量分布曲线

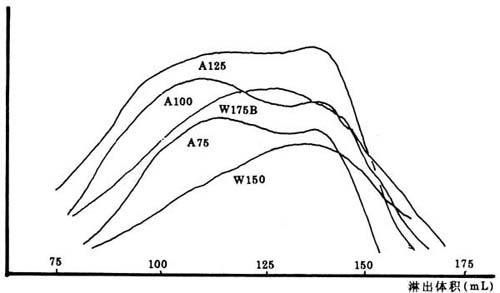

图4－2－6 主体脱木质素阶段云杉和芦苇溶出木质素分子量分布曲线比较

①芦苇硫酸盐蒸煮的初始(N段)和大量(S、Q段)脱木质素阶段较云杉硫酸盐蒸煮的相应阶段溶出木质素的平均分子量高，即芦苇可在较低温度下溶出较多分子量较高的木质素碎片；但是芦苇溶出木质素的分子量的分散性较大。

②随着蒸煮的进行，芦苇和云杉溶出木质素的平均分子量越来越大。但大量脱木质素阶段芦苇溶出木质素的分子量分布呈单峰分布曲线。这说明在此阶段芦苇较高和较低分子量的木质素碎片同时溶出，而云杉主要以一类相似分子量的木质素碎片为主体溶出。

③残余脱木质素阶段由于溶出的木质素量很少，两种原料溶出木质素的分子量分布曲线变化很小，溶出木质素的分子量较大。

④红外光谱分析表明，芦苇硫酸盐木质素比云杉硫酸盐木质素易溶性大的原因之一是芦苇木质素在蒸煮过程中会有较多的羰基。此外芦苇木质素的其它化学结构特性，半纤维素的碱易溶性及其原料组织结构特性(易渗透性)也是芦苇木质素较木材木质素容易脱除的原因。
