药芯焊丝气体保护焊工艺参数的选择

---

1．焊丝直径

药芯焊丝的焊丝直径通常有1．2、1．4、1．6、2．0、2．4、2．8、3．2等几种。焊丝直径根据板厚来选择，焊丝直径应随着板厚的增大而适当增大。

2．焊接电流及电弧电压

与普通熔化极气体保护焊相比，可采用较大的焊接电流。图1－5－6给出了不同直径焊丝所用的电流范围。

电弧电压要与焊接电流适当配合。由于药芯中含有稳弧剂，因此与普通CO₂焊相比，同样焊接电流下，电弧电压可适当减小。采用纯CO₂做保护气体时，要求的电弧电压为25～35V，焊接电流为200～700A。

表1－5－29给出了药芯焊丝气体保护焊的典型工艺参数。

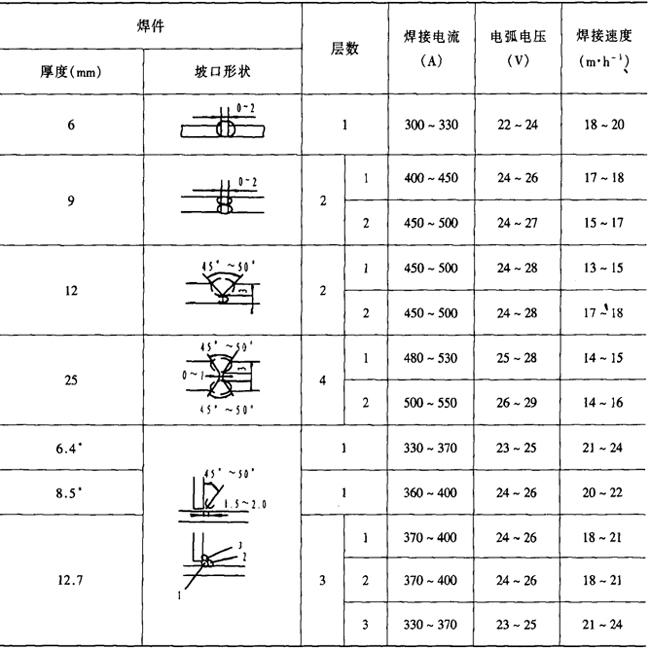

表1－5－29 Φ3．2药芯焊丝半自动二氧化碳焊的焊接工艺参数^［10］

注：^*横角焊缝，数字表示焊脚尺寸。
