药皮

---

1．焊条药皮的作用

药皮决定着焊条的性能。归纳起来药皮主要有如下几方面作用：稳弧、造气、造渣、脱氧、合金化、粘结、成型等。制造焊条常用的药皮原材料其作用和不良影响列于表3－10，表中A表示主要作用，B表示次要作用或不良影响。

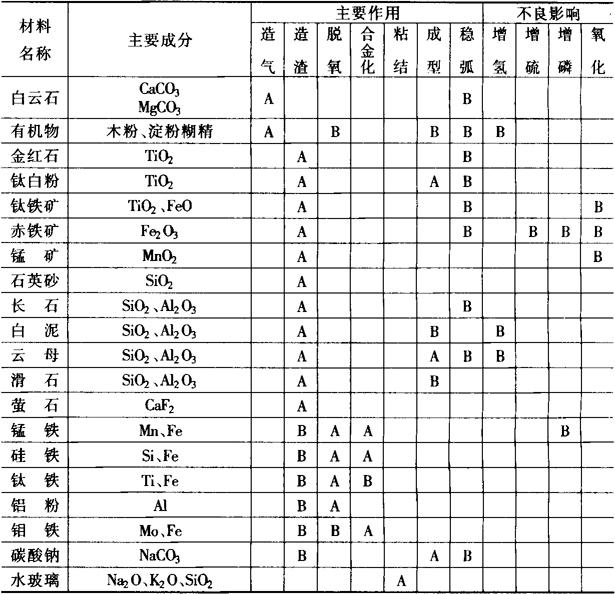

表3－10 原材料在药皮中的作用及不良影响

2．焊接熔渣的类型和酸碱性

根据熔渣化学成分不同将焊接熔渣分成三大类，具体类型、渣系、组成物及应用特点见表3－11。

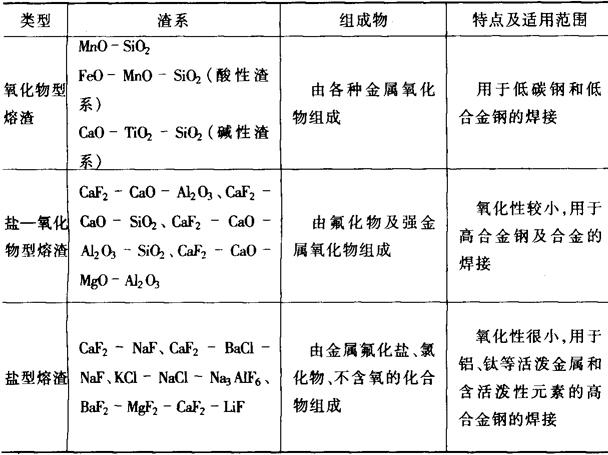

表3－11 焊接渣系类型

焊接熔渣的酸碱性：熔渣中的氧化物按性质分为酸性氧化物、碱性氧化物和中性氧化物三类。碱性氧化物与酸性氧化物的比值称为碱度，用B表示。

理论上认为B＞1为碱性渣，B＜1为酸性渣，B=1为中性渣。由于以上公式没有考虑各种氧化物的酸碱性强弱程度的差异和酸碱氧化物的复合情况，所以理论上的B值与实际情况有相当大的出入，因此在实际使用时应对上式进行修正，即根据酸碱强弱程度等因素对各种氧化物乘一修正系数。修正后的熔渣碱度为：

3．国产焊条药皮的类型、特点

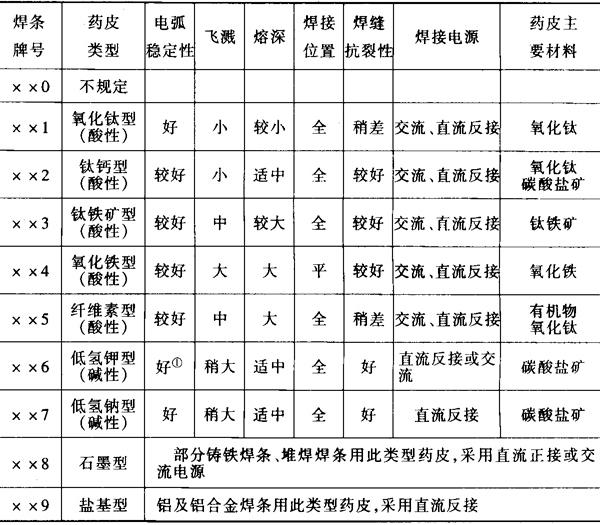

表3－12 国产焊条药皮类型和特点

注：①用弧焊变压器时，空载电压应大于70V。

4．焊条药皮组成物用量范围

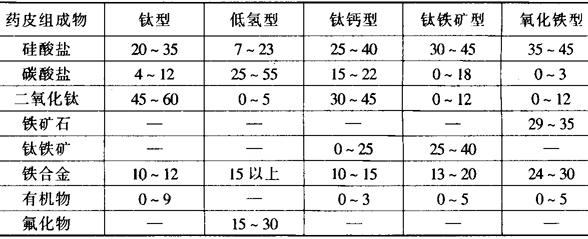

表3－13 焊条药皮组成物用量范围(%)

5．焊条药皮组成成分变化

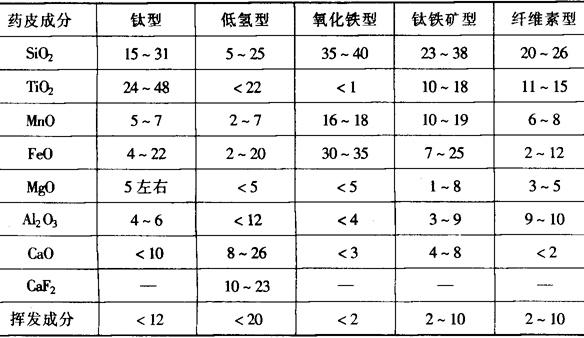

表3－14 焊条药皮组成成分变化范围(%)

6．焊条药皮常用粘塑剂

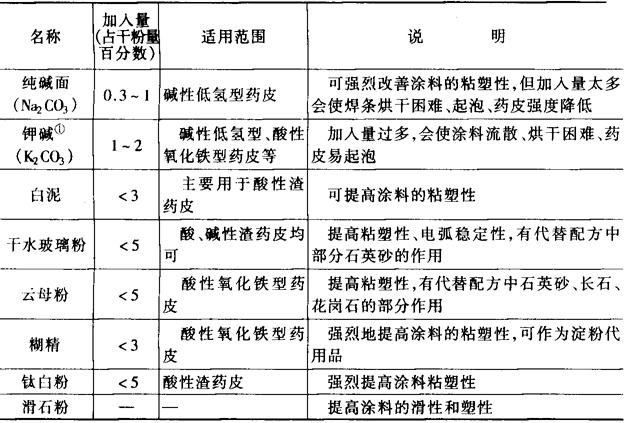

表3－15 焊条药皮常用粘塑剂及其使用范围

注：①钾碱加入方法是配制在水玻璃液体中。其他均是直接配入干粉料中。

7．焊条熔渣凝固温度

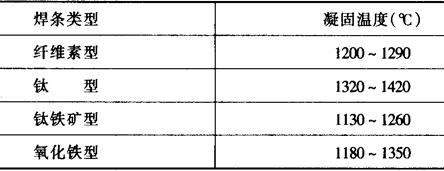

表3－16 焊条熔渣凝固温度范围(实测值)

8．焊条药皮对钠水玻璃模数及密度的要求

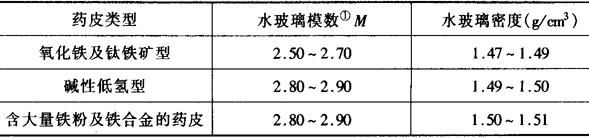

表3－17 焊条药皮对钠水玻璃模数及密度的要求

注：①钠水玻璃模数，钾水玻璃模数。

9．焊条药皮粉剂颗粒度

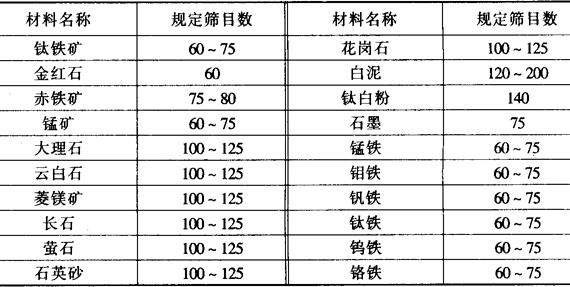

表3－18 焊条药皮粉剂颗粒度要求
