草类备料除尘装置

---

1．设备特点

除尘装置分轻灰、重灰两个系统，根据灰尘粒度，性质不同而分别采用不同的除尘方式。

轻灰系统：采用一级水膜除尘。

重灰系统：采用沉降、旋风、水膜三级除尘。

装置结构要求牢靠、坚固耐用，除尘效率高，使用简单。

2．主要技术特征

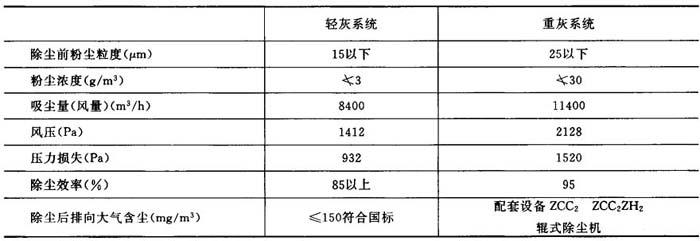

表6－2－20 草类备料除尘装置技术特征

3．主要设备

(1)轻灰系统

C₄－73－11 NO5．5排风机1台。立式气旋离心式水膜除尘器1台。2B－31水泵1台

(2)重灰系统

C₁－73－11 NO－5．5C排风机1台。重力沉降筒一只。立式气旋式水膜除尘器1台。2B454

31水泵1台。

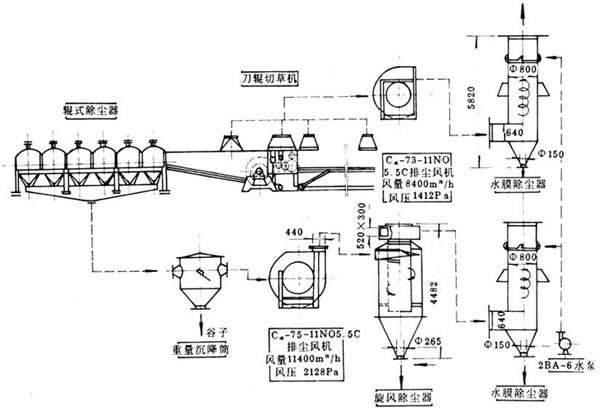

图6－2－27 草类备料除尘装置

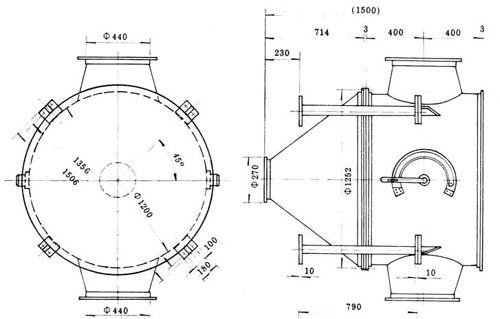

图6－2－28 重力沉降筒结构示意图

水膜除尘器和重力沉降室处理能力为3万m³／h带尘空气。

水膜除尘器的环形水管：Φ38mm；

支管：Φ127mm；

喷嘴孔径：1．5mm；

喷水量不小于0．08m³／h。

重力沉降室喷水量约3m³／h。
