航空摄影测量

---

利用航空摄影测量方法测绘1∶500、1∶1000房产分幅平面图，可采用精密立体测图仪、解析测图仪，精密立体坐标量测仪机助测图和数字测图方法。

1．像片控制点测量

1)像片控制点分为平面控制点、高程控制点和平高控制点。

2)像片控制点的起算点为基本控制点。

3)平面控制点和平高控制点相对邻近基本控制点的点位中误差不超过图上±0．1mm。高程控制点和平高控制点相对邻近高程控制点的高程中误差不超过±0．1m。

4)像片控制点可以采用全野外布点法或解析空中三角测量区域网平差布点法。

5)像片控制点的平面坐标，一般采用三角网、三边网、测距导线和GPS静态相对定位测量等方法测定。用GPS静态相对定位方法测定时，GPS观测应使用优于10mm+3ppm标称精度的接收机进行。

6)位于高层建筑物上的像片控制点，允许用GPS方法测定平面位置的同时，同步测定拟合计算平高控制点的高程。

7)内业加密点分为平面加密点、高程加密点和平高加密点。

8)内业加密控制点对邻近野外控制点的平面点位中误差和高程中误差不超过表17－11的规定。

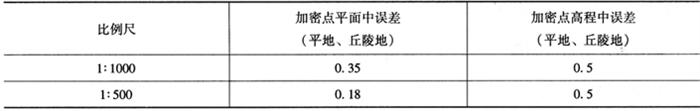

表17－11 加密点平面和高程中误差

m

界址点和房角点如采用航测法内业加密测量时，其精度分别应符合房产测量的基本精度要求及房角点的精度要求。

9)选用的区域网平差计算程序应能对像点坐标分别进行系统误差的改正，相对定向限差不超过表17－12的规定；模型连接较差不超过表17－13的规定。

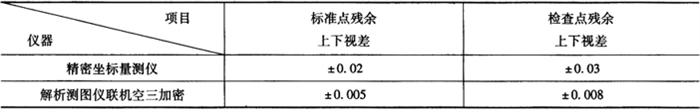

表17－12 相对定向限差

mm

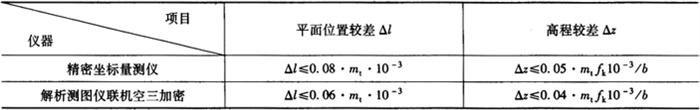

表17－13 模型连接较差

m

注：△l——平面位置较差(m)；

△z——高程较差(m)；

m_t——像片比例尺分母；

f_k——航摄仪焦距(mm)；

b——像片基线长度(mm)。

10)绝对定向后基本定向点残差、多余控制点不符值及区域网间公共点较差不超过表17－14的规定。

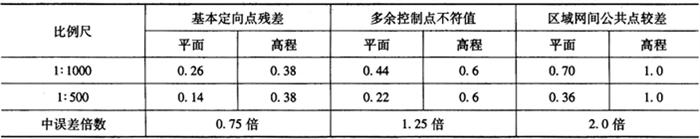

表17－14 绝对定向限差

m

11)加密点中误差以全区或单个区域为单位按一下两式进行估算：

式中 m_q——控制点中误差(m)；

m_g——公共点中误差(m)；

△——多余野外控制点不符值(m)；

d——相邻航线或相邻区域网之间公共点较差(m)；

n——评定精度点数。

2．像片调绘与调绘志

1)用航空摄影测量方法测绘房产图，一般采用全野外像片调绘和立体测图仪测绘的方法。当采用立体测绘仪测绘时，可以在室内用精密立体测绘仪或解析测图仪进行地物要素的测绘，然后用所测绘的原图到外业进行地物要素的补调或补测。要求判读准确，描绘清楚。图式符号运用恰当，各种注记正确无误。

2)调绘像片和航测原图上各种要素应分红、绿、黑三色表示。其中房产要素、房产编号和说明用红色，水系用绿色，其他用黑色。

3)像片上无影像、影像模糊和被影像或阴影遮盖的地物，应在调绘期间进行补调或补测。

4)外业直接在像片上表示某些要素有一定困难，可采用“调绘志”方法，即在调绘片上蒙附等大的聚酯薄膜，划出调绘面积与像片上准确套合，作业中着重对界址、权属界线、阴影、屋檐改正等有关情况及数字，记录在上面，表述有关地物的形状、尺寸及其相关位置或某些说明资料，为内业提供应用。

3．外业补测

对像片上无影像的地物，影像模糊的地物，被阴影或树木影像覆盖的地物，作业期间应进行补调或补测。补调可采用以明显地物点为起点的交会法或截距法，在像片上或调绘志上标明与明显地物点的相关距离2～3处，取位至0．01m；补测或补调难度较大且影响精度时采用平板仪作业。对航摄后拆除的地物，则应在像片相应位置用红色划去，成片的应标出范围并加文字说明。

4．屋檐宽度测量与屋檐改正

当屋檐宽度大于图上0．2mm时，应在像片或采集原图上相应位置注明实量的宽度，丈量取位至0．01m。内业立体测图或图形编辑时应根据实量长度对屋檐进行改正。

5．数据采集

1)利用航空摄影像片时，在解析测图仪或数字化扫描仪上采用航测效字测图的原理和方法获得数字图，以满足房产管理的需要。

2)数据采集可以选用各类解析测图仪或精密立体测图仪与图形工作站联机作业。

3)解析测图仪内定向的框标坐标量测误差不超过±0．005mm，个别不得超过±0．008mm；绝对定向的平面坐标误差不超过图上±0．3mm，个别不得超过±0．4mm；高程定向误差不超过加密点的高程中误差；绘图桌定向的平面误差不超过图上±0．3mm。定向残差要配赋至最小，且配赋合理。

4)建立统一的符号库和控制点文件库。

5)相邻图幅图形文件必须严格接边。

6)数据量测主要是规定量测模型的比例尺、数据量测间距、量测元素的颜色等；量测有方向性的线状地物符号应用符号部分落在量测方向的左侧，图像轮廓明显清晰的房屋、围护物等地物，按图式要求用测标中心切准地物外轮廓和定位点、定位线，不得遗漏，变形、移位。

7)房产数字图的数据采集成果应进行检核，在保证数据采集成果无误的基础上才能进行数据处理与图形编辑。

6．数据处理与图形编辑

数据处理包括数据的检查和更新、数据的选取和运算，图形的变换和表示等。图形编辑包括按有关技术规定建立符号库、规定图形要素的层次及颜色、数字注记和文字注记应符合《房产测量规范 第2单元：房产图图示》(GB／T17986．2－2000)的规定。

7．建立文件

根据要求的文件格式建立数据文件与图形文件。
