膨胀系数试验

---

膨胀系数即为物体在每升高1℃时的单位长度(或单位体积)的膨胀量(单位为1／℃)，膨胀系数试验方法分线膨胀系数(详见GB－1036－70)及体膨胀系数(详见ASTM－864)两种，其方法都是在一定的温差下，测定其长度(或体积)的变化量，而后计算其膨胀系数，因体膨胀系数的测定比较麻烦，故一般不采用，这里仅介绍线膨胀系数的测定方法。其试验装置见图10－4－7。

线膨胀系数的试样尺寸为：直径10mm的圆柱体或边长为7mm的方柱体，其高度为30mm、50mm、100mm三种，计算公式如下：

式中 α——线膨胀系数(1／℃)

△ι——试样膨胀时长度变化值(mm)

ι——试样在室温时的长度(mm)

△ι——高、低温恒温器的温度差(℃)

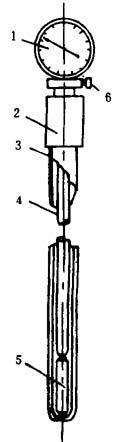

图10－4－7立式线膨胀计

1－千分表 2－连接件 3－石英外管 4－石英内 5－试样 6－固定螺丝
