腐蚀数据附表

---

腐蚀数据附表及说明：

1．腐蚀介质：本着为制盐及盐化工服务的原则，凡是制盐及盐化工所接触到的腐蚀介质，均收集在内。

2．浓度：标有“100”或“干”指不含水及其他杂质的液体、气体、固体；如标明湿，则指含水程度不等的介质；“%”下面是空白的，则表明适用于从0到100%的任意浓度。

3．温度：附表中收集25℃、50℃、80℃、100℃4个温度下的腐蚀数据。凡超过100℃的数据则用括号在耐蚀性符号下面标明。

4．耐腐蚀性：金属的耐蚀性等级符号： 腐蚀率inm／年

： 优良 ＜0．05

∨：良好 0．05～0．5

〇：可用，但腐蚀严重 0．5～1．5

×：不适用，腐蚀严重 ＞1．5

△溶液或介质变色

∞可能产生孔蚀

Φ可能产生晶间腐蚀

*可能产生应力腐蚀破裂

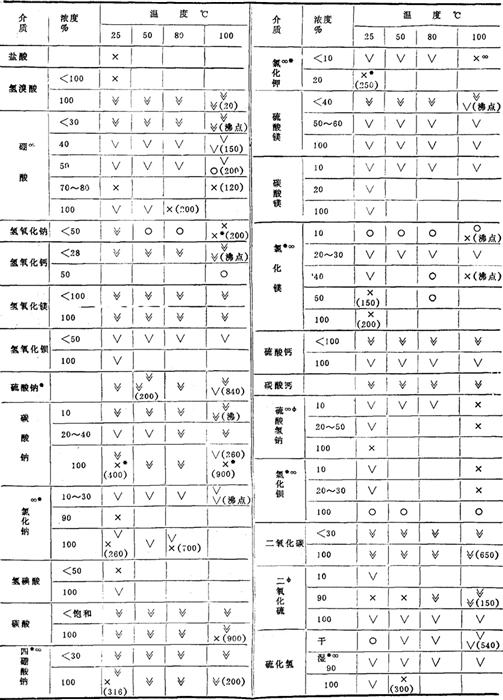

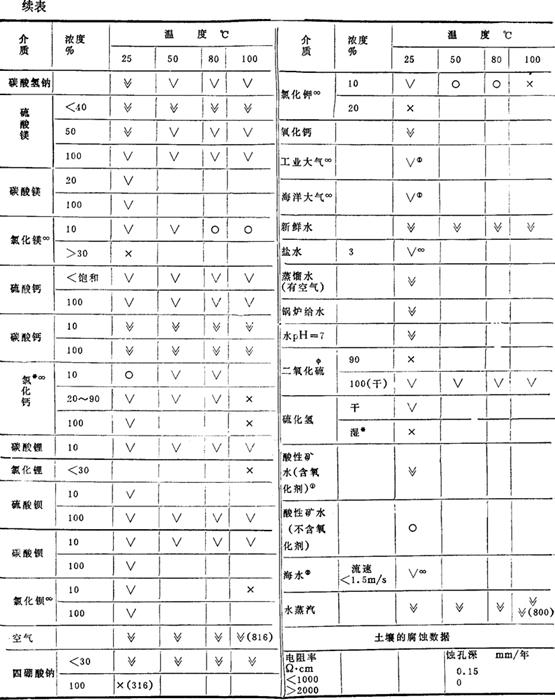

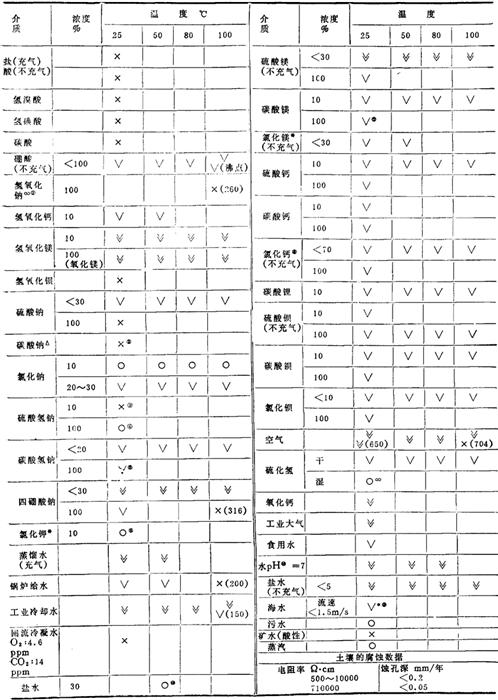

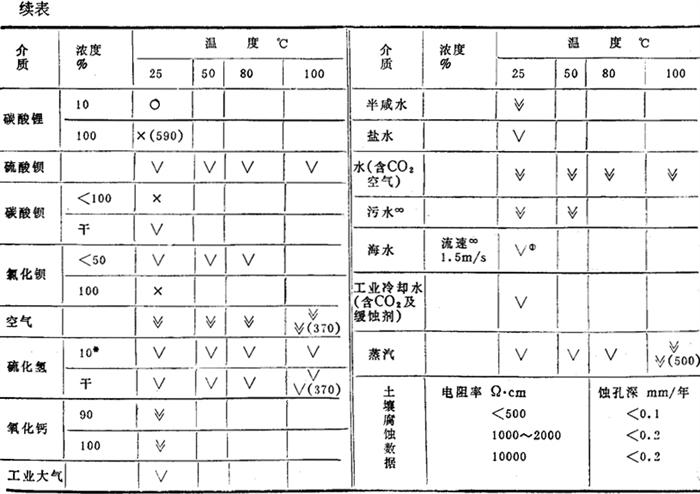

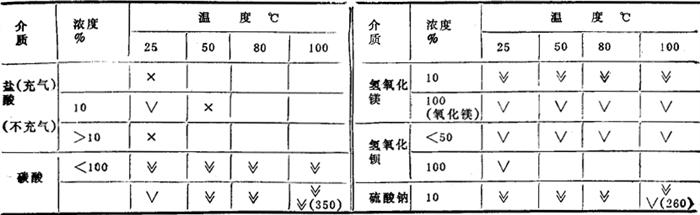

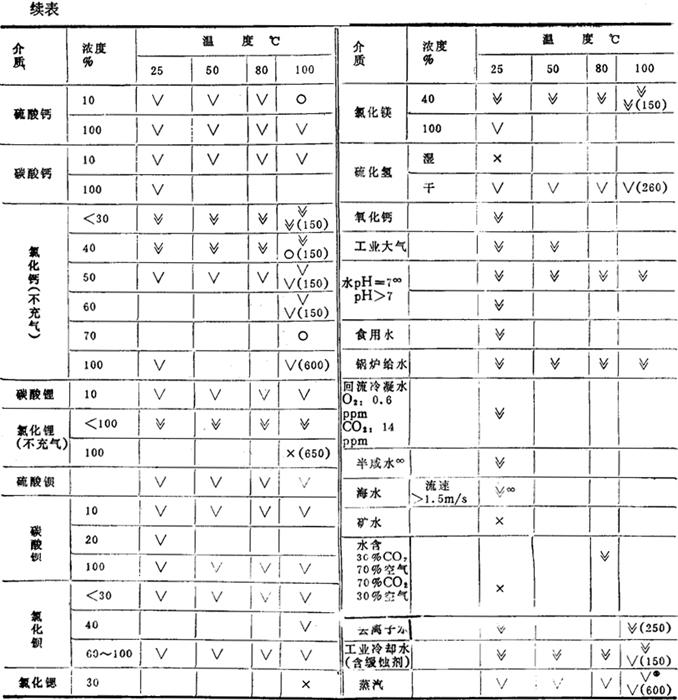

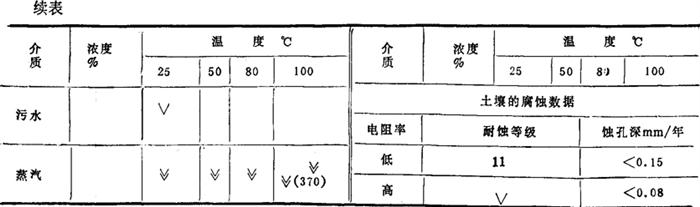

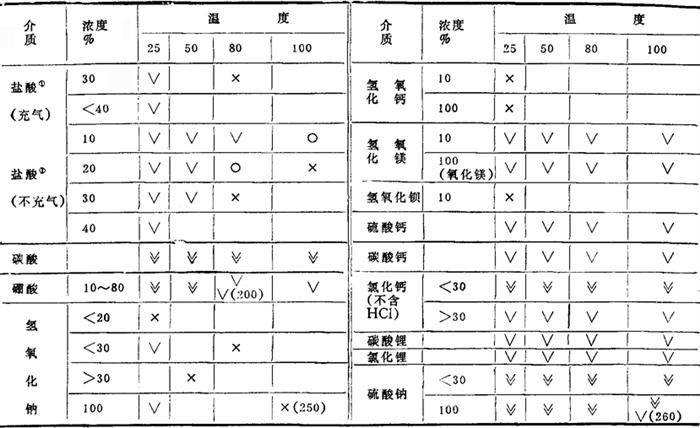

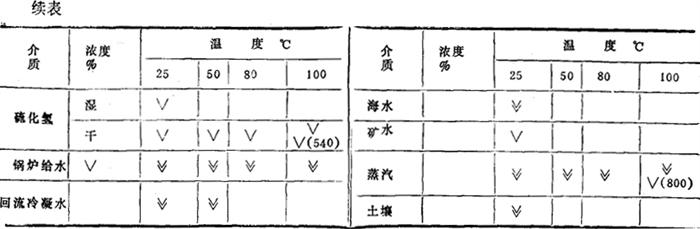

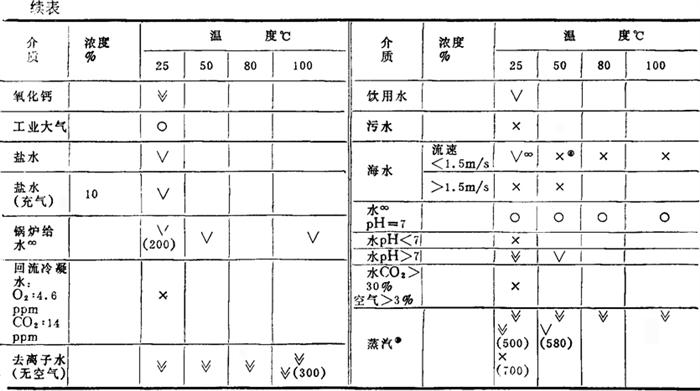

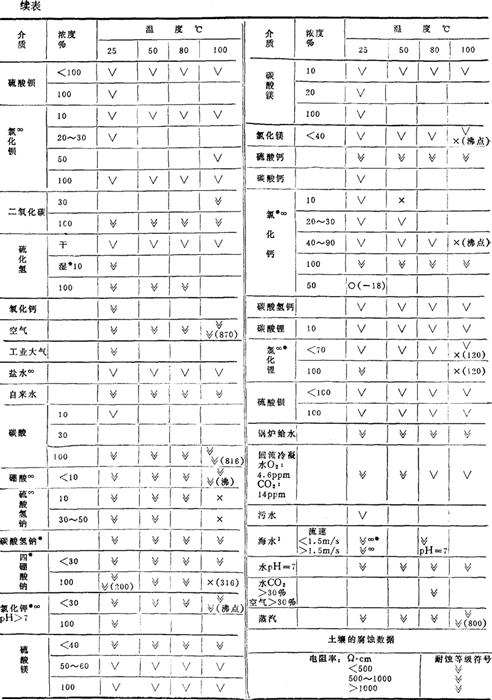

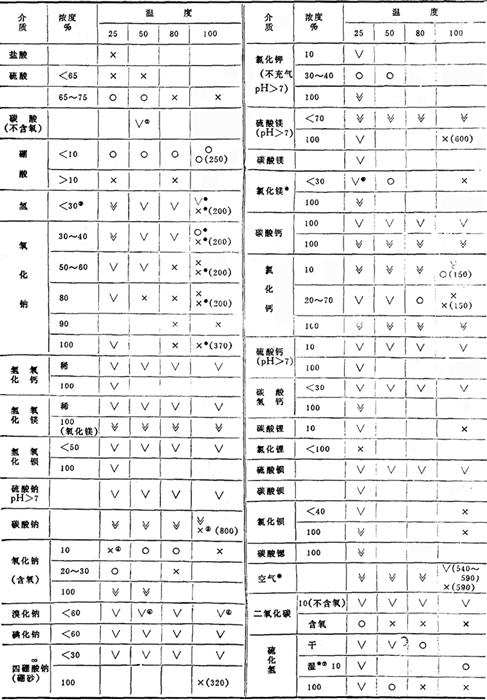

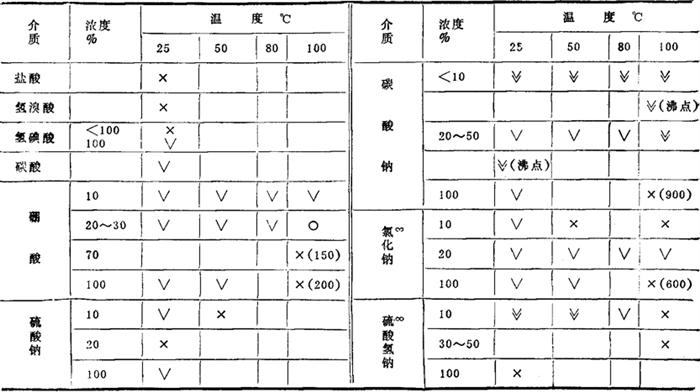

表3－6－59 碳钢和铸铁的耐蚀数据

注：此表为碳钢和铸铁的耐蚀数据；低合金钢、商用纯铁、低合金铸铁、球墨铸铁，可锻铸铁也适用此表，表中各符号的意义见第1258页“金属的耐蚀性等级符号”。

①铸铁的耐蚀性为0；但可能产生石墨化腐蚀。

②铸铁不耐100℃。

③脱碳。

④铸铁为0。

⑤pH＞7。

⑥含合金元素铬2～8%(及少量钼或硅)的合金钢，可耐至600～800℃。

⑦铸铁不耐蚀。

⑧铸铁为×，产生石墨化腐蚀。

⑨铸铁可耐至210℃，低铬、钼合金可耐600～660℃。

表3－6－60 高硅铸铁的耐蚀数据

注；①此表适于含3%钼的硅铁，不含钼者超过60℃或在浓酸中均不耐蚀。

表3－6－61 高镍铸铁的耐蚀数据

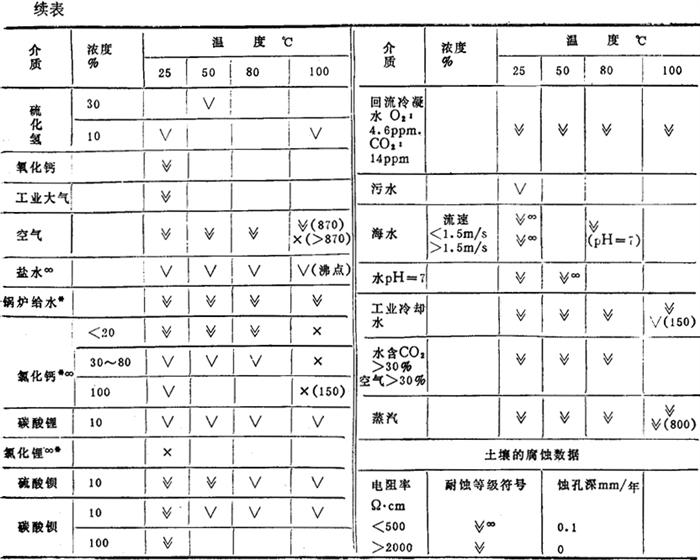

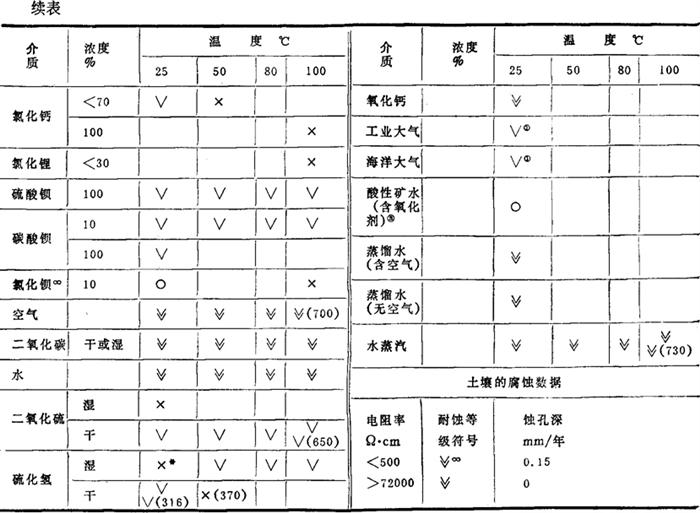

表3－6－62 铬13不锈钢的耐蚀数据(马氏体、铁素体)

注：①在含硫多的工业大气及海洋大气中，表面生锈，以用铬镍不锈钢为好。

②在低速海水中，由于海生物附着，可能引起孔蚀。

③耐磨蚀，适于作泵。

表3－6－63 铬17不锈钢的耐蚀数据

注：①耐磨蚀，适于做泵。

②在低速海水中，由于海生物附着，可能引起孔蚀。

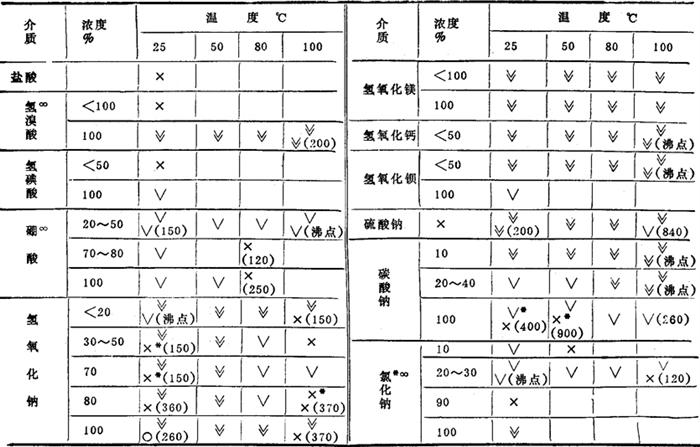

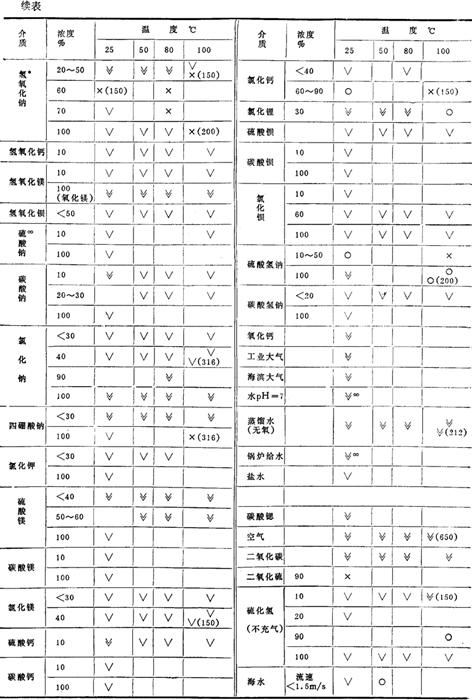

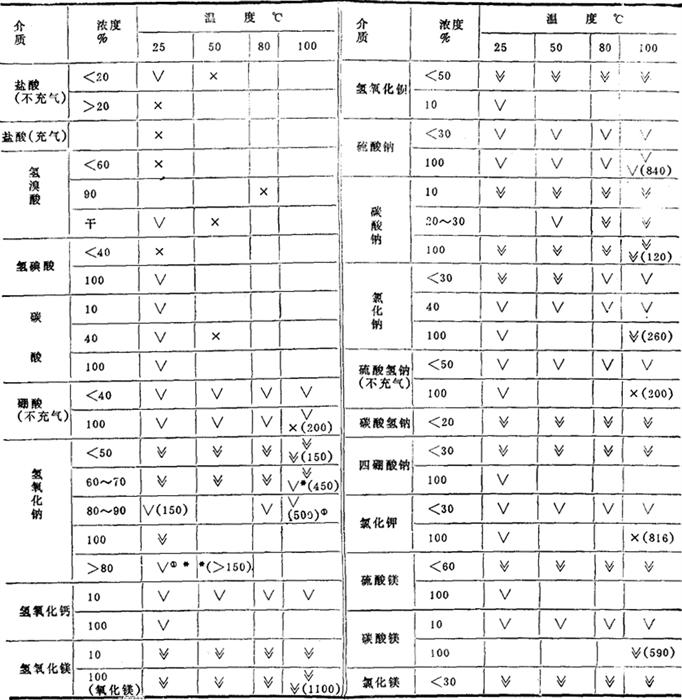

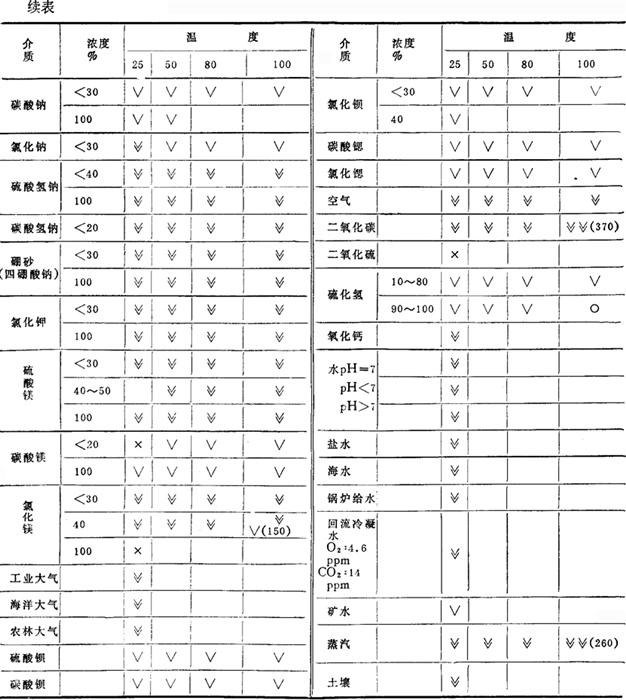

表3－6－64 铬18镍9钢的耐蚀数据(奥氏体)

表3－6－65 铬18镍12钼(钛)不锈钢(奥氏体)的耐蚀数据

表3－6－66 铬20镍20～30不锈钢(奥氏体)一合金的耐蚀数据

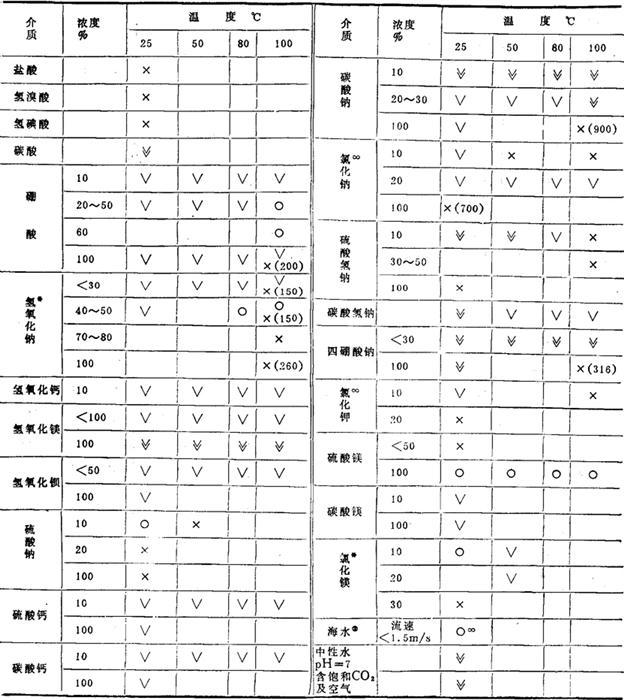

表3－6－67 铝及铝合金的耐蚀数据

注：①不许可含有铜、镍等重金属离子。

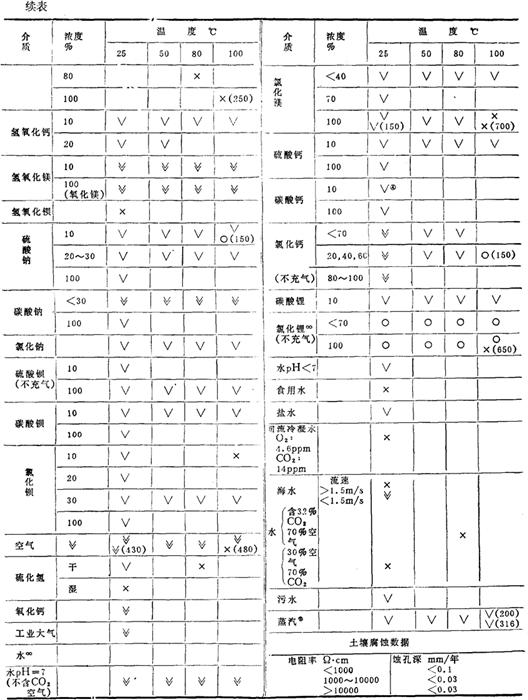

表3－6－68 铜及青铜的耐蚀数据^①

注：①铜镍合金Cu／Ni(70／30 90／10)也适用于此表。

②硅青铜、其他不耐蚀。

③硅青铜为×。

④硅青铜。

⑤硅青铜不耐蚀(50℃时为×，200℃时为×^*)。

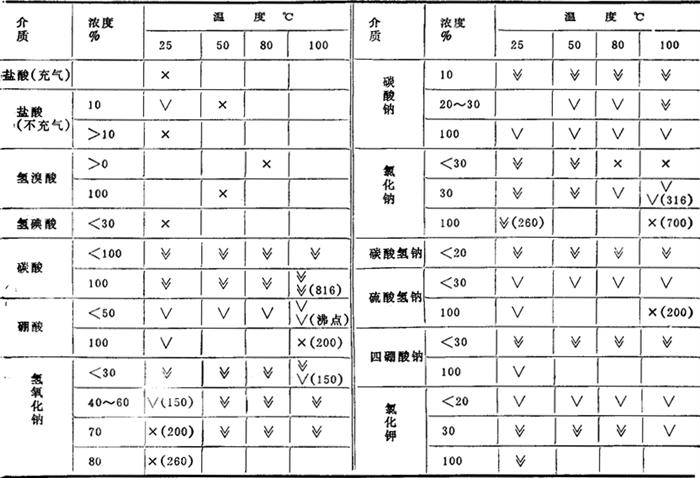

表3－6－69 黄铜的耐蚀数据

注：①红黄钢可在50℃以内、40%以下，100℃以内、30%以下，耐蚀。

②红黄铜为O。

③红黄铜为∨，耐至100℃。

④红黄铜为∨。

⑤只适于红黄铜，

⑥红黄铜为∨。

⑦红黄铜。

⑧可以脱锌。

⑨可以脱锌。

⑩充气和热水可以脱锌。

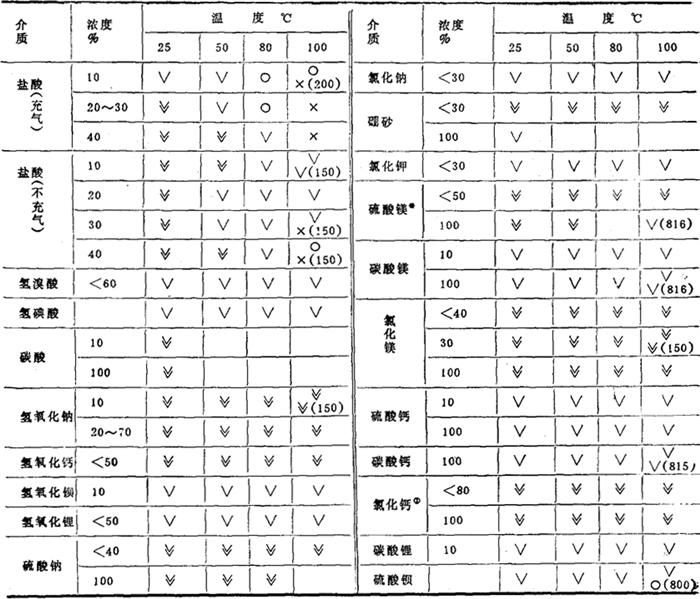

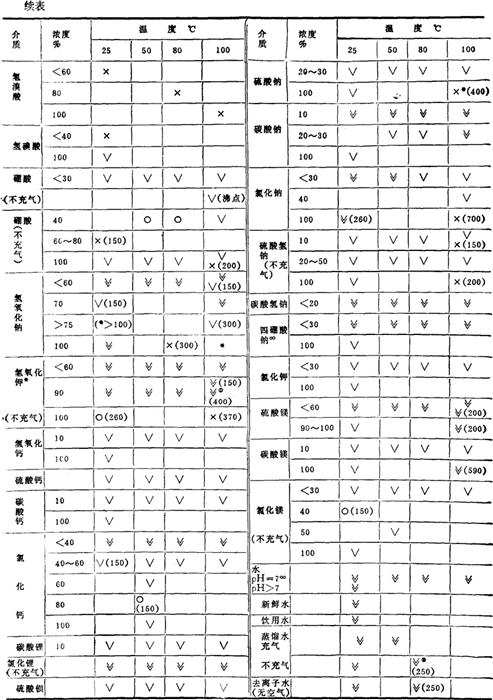

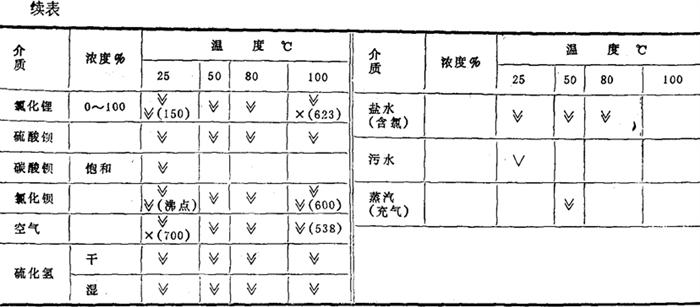

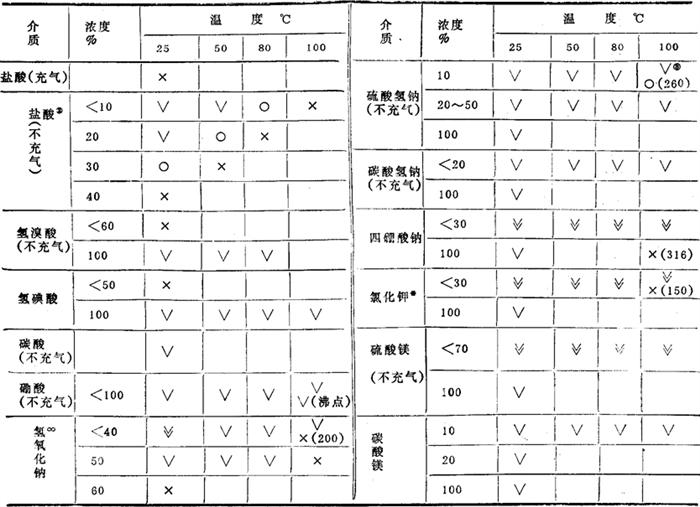

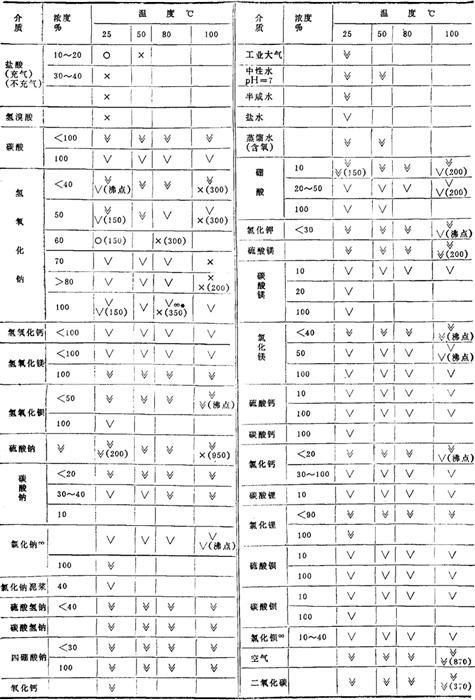

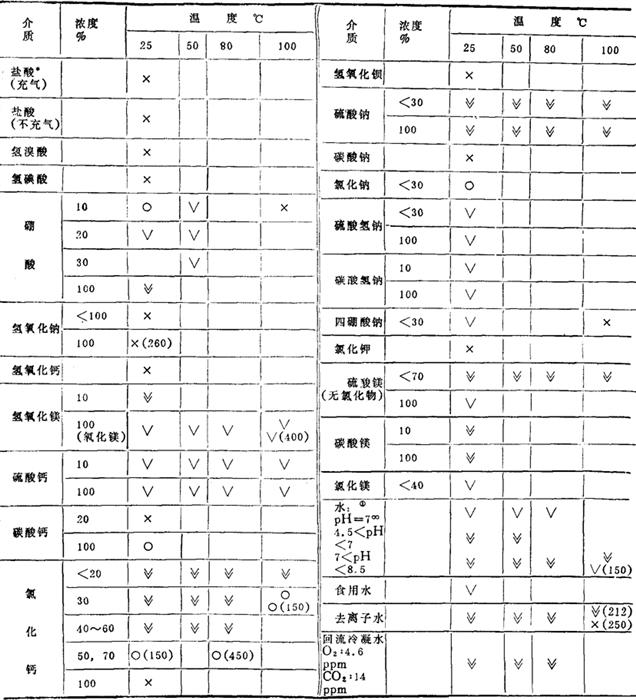

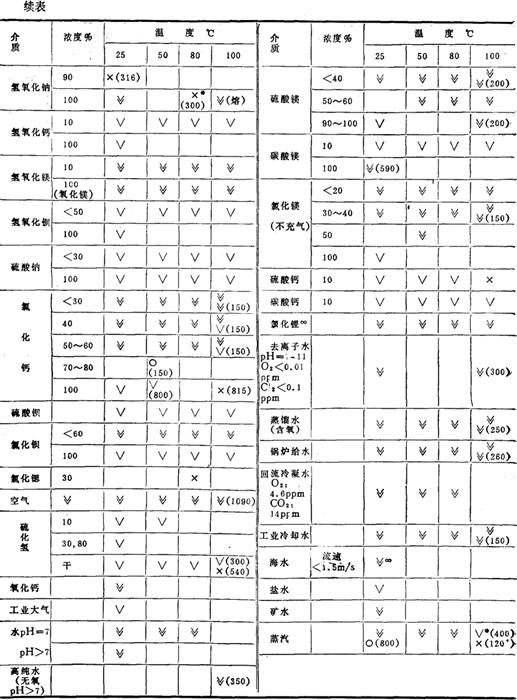

表3－6－70 镍的耐蚀数据

注：①500℃以上，产生物质转化。

②变脆。

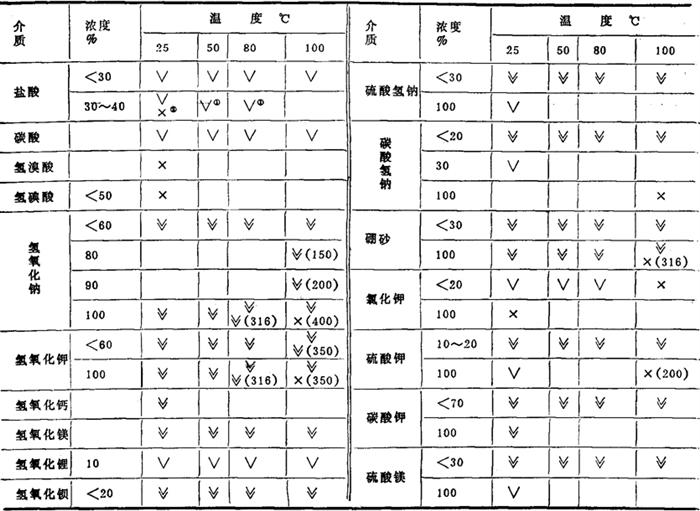

表3－6－71 镍70铜30合金(蒙乃尔)的耐腐数据

注：①真空。②O₂＜10ppb。

表3－6－72 镍76铬16T合金(因考耐尔)的耐蚀数据

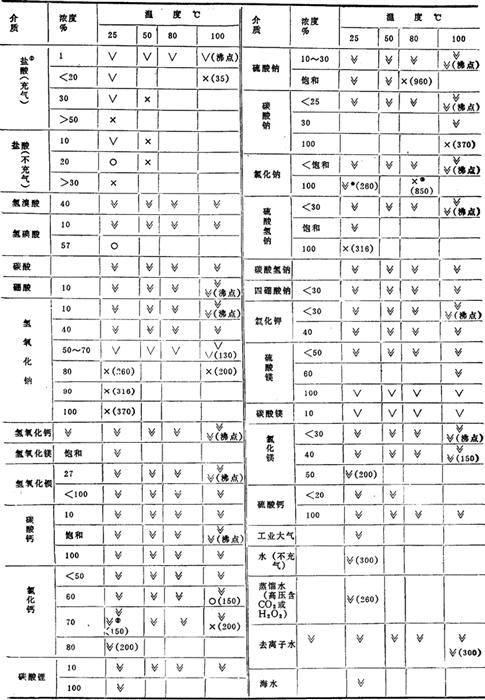

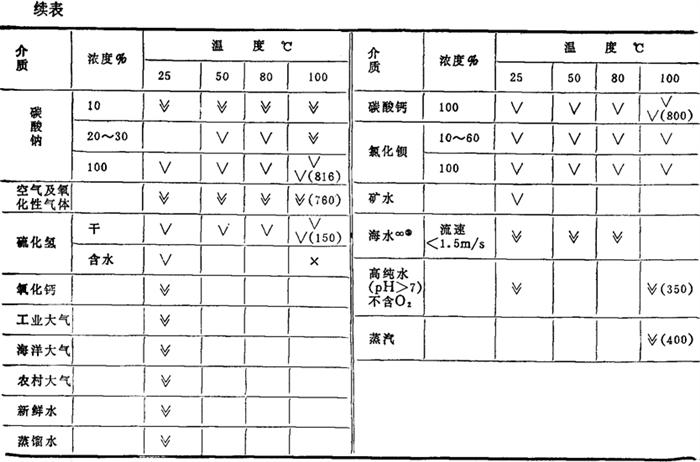

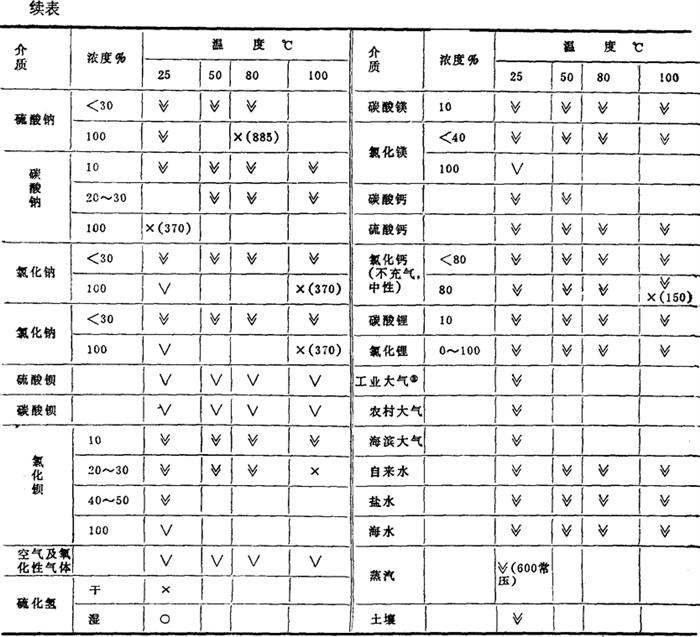

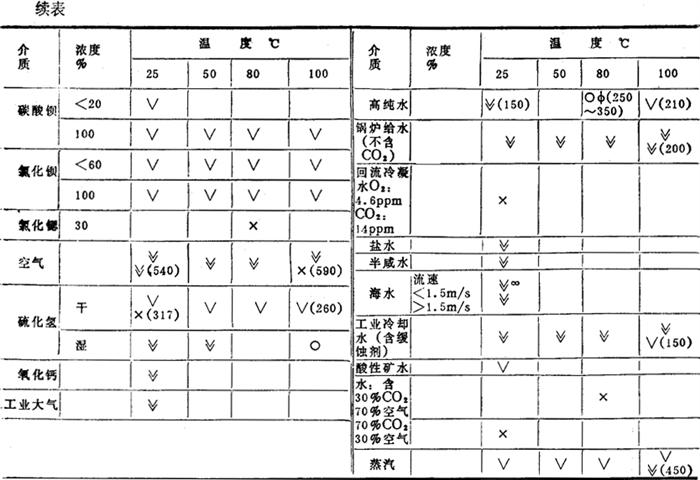

表3－6－73 钛及钛合金的耐蚀数据

注：①含铜、镍等离子或其他氧化剂，能降低腐蚀。

②含氟化物。

③含钯(0．15%)合金耐蚀。

表3－6－74 镍铬钛钼合金(哈氏合金)的耐蚀数据

注：①不许可含有铜、铁离子

②不含高铬量的镍钼合金不耐蚀。

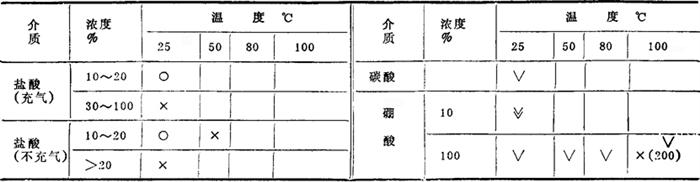

表3－6－75 银的耐蚀数据

注；①不充气。②充气。③含微量硫时变色。
