聚合型增塑剂

---

【释文】：

普通增塑剂的分子量为300～500，在配料、加工及制品的使用过程中，由于挥发、水或油的抽出、迁移等因素不可避免地要造成损失，影响制品质量。为了改善这一不足，发展了分子量在1000以上的各种聚合型增塑剂。从化学结构上看，它们绝大多数是聚酯化合物，所用的二元酸有己二酸、癸二酸、壬二酸和邻苯二甲酸等；二元醇有乙二醇、二甘醇、三甘醇、丙二醇和一缩二丙二醇等。聚酯增塑剂与树脂的相容性好，挥发性和迁移性小，耐抽出性好，有永久性增塑剂之称。其性能随分子量而异，分子量大的挥发性极低，耐抽出和耐迁移性高，适用于高温和耐久性制品，但分子量太大时加工性能不好，不易塑化，耐寒性亦差。一般，聚酯增塑剂多作为辅助增塑剂使用。聚酯增塑剂的毒性都很低，有不少品种可用于制做食品包装材料。

我国目前对这类增塑剂的生产和应用不多，国外的品种很多，但其化学组成却很少披露，多使用商品名，以下对一些主要厂家的产品作一简要介绍。

(1)天津溶剂厂产品

化学名 聚己二酸1，2丙二醇酯

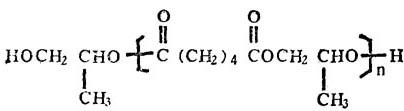

结构式

n=6～8 端基可用一元酸或一元醇封闭

性质 分子量约1500。浅黄色透明粘稠液体。酸值1．09毫克KOH／克。相对密度1．112(25℃)。粘度3800厘泊(20℃)。羟值17毫克KOH／克。折光率1．4633(25℃)。可与苯、甲苯、二甲苯、丙酮、甲乙酮、醋酸乙酯、醋酸正丁酯混溶。与乙醇、正丁醇部分相溶。不溶于水和脂肪烃。

用途 本品为聚氯乙烯的耐久增塑剂，性能随分子量有很大差异。分子量高者挥发度极低，耐抽出和耐迁移性极佳，因此适用于高温和耐久性制品。如室内装饰品，医疗器械、冰箱衬里、高温绝缘材料等。但加工性能相当差，不易塑化。分子量低的品种比较常用。虽然各项耐久性能(挥发性、抽出性、迁移性)不如高分子量者，但仍比单体型增塑剂优越，且易于处理和加工。低分子量的品种常用于聚氯乙烯高温电缆料、室内装饰物、地板材料、玩具、耐油软管、垫片等。

该厂还生产聚癸二酸丙二醇酯增塑剂，外观为浅黄色粘稠透明液体，有分子量2000和1000两个品级，其特点是分子量较低，易于加工处理，适用于聚氯乙烯高温电绝缘制品，室内装饰物，地板材料，耐油软管，垫片和塑料鞋等。

(2)美国Monsanto公司的产品

该公司生产十种聚酯型增塑剂，各品种的特性见表1－46。

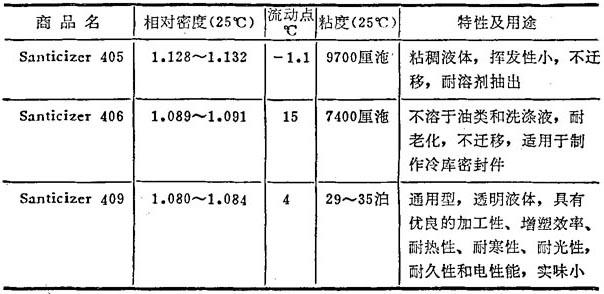

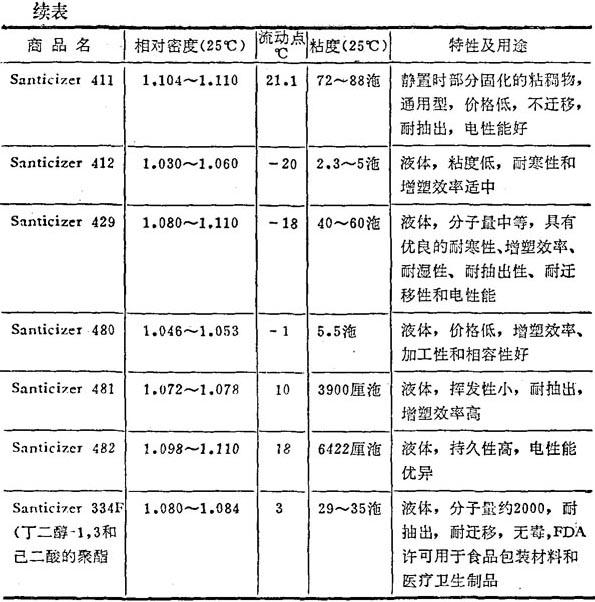

表1－46 美国Monsanto公司的聚酯增塑剂品种

(3)美国Röhm and Haas公司的产品

该公司生产一系列聚酯增塑剂，各品种的特性和用途见表1－47。

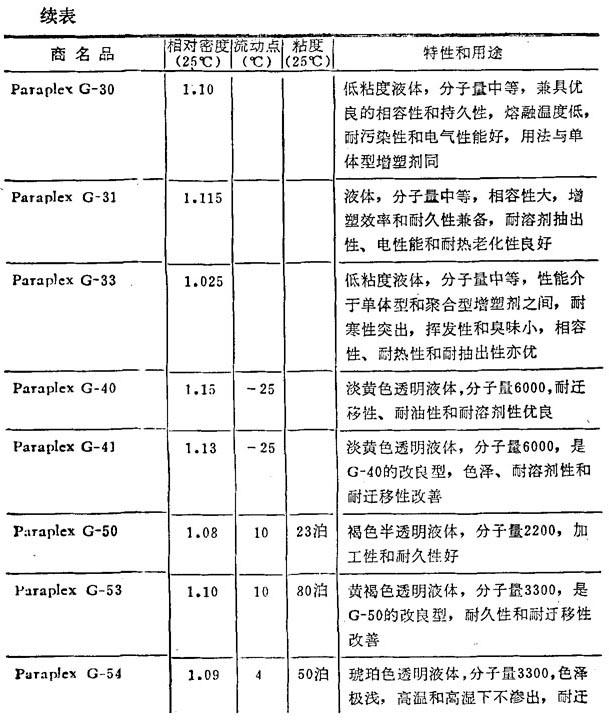

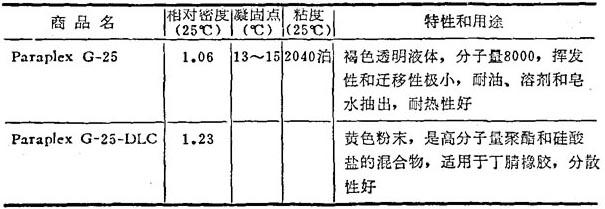

表1－47 美国Röhm and Haas公司的聚酯增塑剂品种

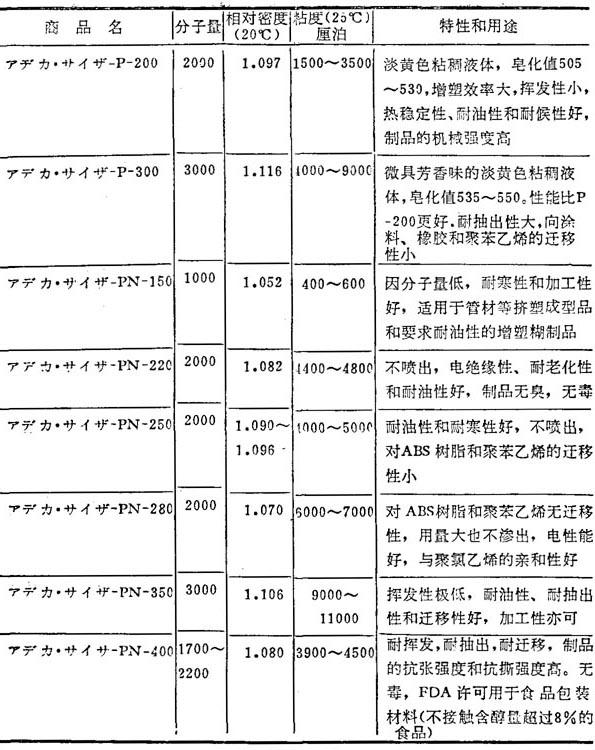

表148 日本アデカ·ア—ガス化学公司的聚酯增塑剂品种

(5)大日本ィンキ化学工业公司的产品

该公司生产一系列聚酯型增塑剂，各品种的特性和用途见表1－49。

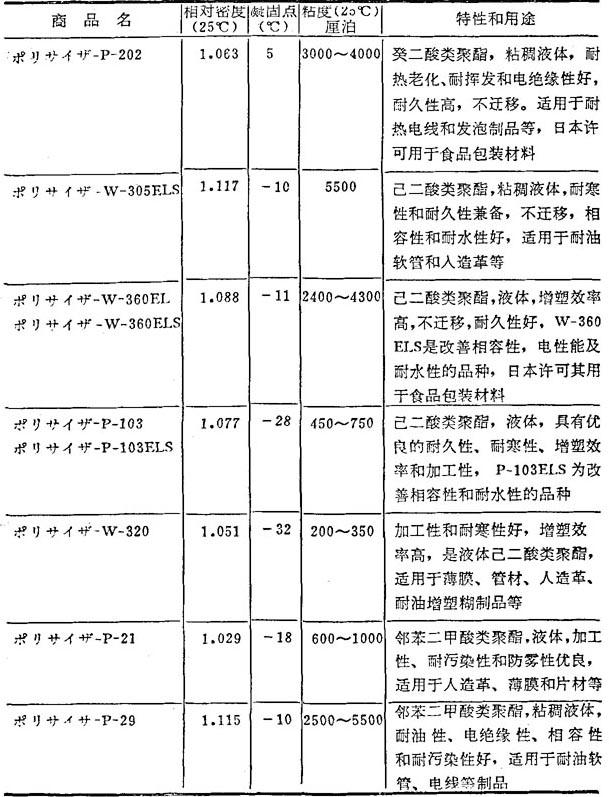

表149 大日本ィンキ化学工业公司的聚酯型增塑剂品种

(6)英国Geigy公司的产品

该公司生产商品名为“Reoplex”的聚酯型增塑剂，各品种的特性和用途见表1－50。

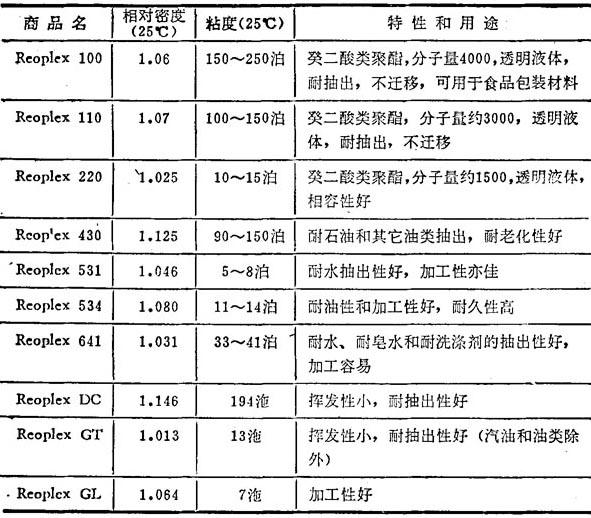

表1－50 英国Geigy公司的聚酯型增塑剂产品

(7)英国Victor Wolf公司的产品

该公司生产五种聚酯型增塑剂，各品种的特性和用途见表1－51。

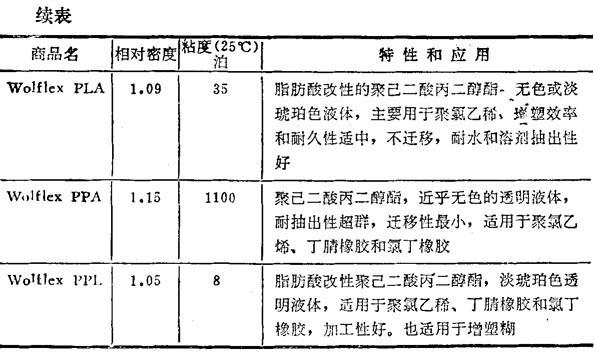

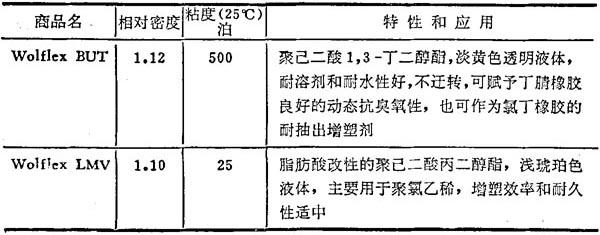

表1－51 英国Victor Wolf公司的聚酯型增塑剂产品

(8)英国Robinson Brother公司的产品

该公司生产的聚酯型增塑剂品种见表1－52。

表1－52 英国Robinzon Brother公司的聚酯型增塑剂产品

(9)联邦德国Bayer公司的产品

该公司生产如下几种聚酯型增塑剂。

Ultramoll Ⅰ 蜡状物。组成为聚己二酸丁二醇酯和辛酸酯。相对密度1．08～1．09(50℃)。粘度2000～3000厘泊(50℃)。软化点30℃。可作为聚氯乙烯增塑剂，配合量可达35份，耐汽油和其它油类的抽出。

Ultramoll Ⅱ 蜡状物，为聚己二酸丁二醇酯，相对密度1．11～1．12(50℃)，粘度2000～3000厘泊(50℃)，增塑效率比Ultramoll Ⅰ略低，但制品手感性好，有干燥触感。

Ultramoll Ⅲ 粘稠液体。为聚己二酸丙二醇酯、硬脂酸酯和棕榈酸酯的混合物，相对密度1．10～1．11(50℃)，粘度(50℃)1000～1300厘泊，分子量比Ⅰ和Ⅱ低，粘度低，耐挥发性、耐迁移性和耐汽油性亦好。

(10)Kodaflex NP－10，，TXP 126，864

这三个品种是美国Eastman化学产品公司的产品，其特性和用途如下。

Kodaflex NP－10 新戊二醇和己二酸的聚酯。液体。分子量1100～1400。相对密度1．066(25℃)。粘度(32℃)2100厘泊。初期色泽极浅，主要用于聚氯乙烯薄膜，可赋予制品良好的耐久性和低温柔软性，热稳定性和电性能亦优。本品还可用于增塑糊和丁腈橡胶。

Kodaflex TXP－126 聚酯型增塑剂。液体，分子量530。相对密度1．00～1．01(20℃)。粘度144厘泊(25℃)。凝固点－34℃。沸点331℃(760毫米汞柱)。与聚氯乙烯和纤维素树脂有良好的相容性，耐水和皂水的抽出性好，可赋予制品优良的物理机械性能，用于增塑糊时，粘度稳定性好。

Kodaflex 864 聚酯型增塑剂。液体。相对密度1．037(25℃)。可作为氯丁橡胶和丁腈橡胶的增塑剂。

(11)Flexol R－2H

这是美国Union Carbide公司的产品，系高分子量聚酯型增塑剂。粘稠液体。相对密度1．055(25℃)，流动点5℃。挥发性和迁移性小，耐抽出性高，适用于聚氯乙烯和合成橡胶。

(12)Struktol KW400

这是西德Schill & seilacher公司的产品，系中分子量聚酯增塑剂。淡黄色液体。相对密度0．97。粘度16厘泊(20℃)。凝固点－60℃，初馏点240～260℃(15毫米汞柱)。闪点210℃。主要用于橡胶，特别是丁腈橡胶和氯丁橡胶的增塑，可赋予制品优良的耐寒性，改善炭黑及其它填充剂的分散性，用于浅色丁腈橡胶配方中有抗静电作用。

(13)Edenol 1200，1800

这两个品种是联邦德国Henkel公司产品，其特性和用途如下。

Edenol 1200 己二酸类聚酯增塑剂。液状物。粘度5000厘泊(20℃)。耐抽出性和耐久性好，适用于聚氯乙烯树脂。

Edenol 1800 癸二酸类聚酯增塑剂。液状物。粘度40000～60000厘泊(20℃)，耐久性好。适用于聚氯乙烯树脂。

(14)PAA－15，BAA－15

这两个品种是日本大八化学公司产品，其特性和应用如下。

PAA－15 聚己二酸丙二醇酯。黄色粘稠液体。分子量1500。相对密度1．154(20℃)。粘度4000～6000厘泊(25℃)。凝固点－25℃。挥发性小。不迁移，耐油性和耐水性好，毒性小。

BAA－15 聚己二酸丁二醇－1，3酯，黄色粘稠液体。分子量1500。相对密度1．13(20℃)。粘度2000～4000厘泊(25℃)。凝固点－23℃。耐寒性好。水、油和汽油的抽出性小，挥发性低，无毒。

(15)新日本理化公司的产品

该公司生产的聚酯型增塑剂品种见表1－53。

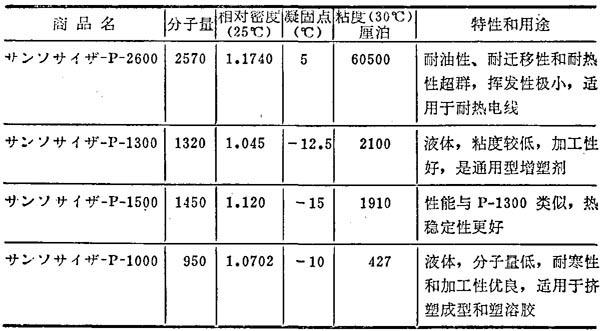

表153 新日本理化公司的聚酯型增塑剂品种

(16)甲苯磺酰胺—甲醛树脂(Toluenesulfonamide－formaldehyde resin)

美国Monsanto公司生产这一类聚合型增塑剂，有如下两个品种。

Santolite MHP 无色硬质树脂。相对密度1．35(25℃)。软化点62℃。可作为纤维素树脂和乙烯基树脂的成膜改性剂、增粘剂和增塑剂。可以改善热封性和耐水性。

Santolite MS－80% 浅色粘稠液体。20℃以上呈流动性。相对密度1．256(25℃)。是含固体树脂80%的醋酸丁酯溶液，加工使用方便。美国食品和药物管理局许可本品用于食品包装材料用粘合剂。本品的用途与MHP相同。

(17)低分子量聚苯乙烯(Low molecular weight polystyren)

作为增塑剂使用的低分子量聚苯乙烯室温下为液体或浅色固体。毒性低，可用于接触食品的制品，美国Hercules公司生产如下系列的产品。

Piccolastic“A”series 分子量极低的聚苯乙烯。相对密度1．01～1．05。有四个品种，熔点分别为5℃、25℃、50℃、75℃。常温下为低粘度液体的品种可作为乙烯基树脂、纤维素树脂、聚苯乙烯、氯化橡胶和丁苯橡胶的增塑剂，常温下为粘稠液体的品种可作为聚合物的增粘剂，环氧树脂改性剂。

Piccolastic“D”series 低分子量聚苯乙烯，相对密度1．05～1．06。有四个品种，熔点分别为75℃、100℃、125℃和150℃，低熔点品种可作为增塑剂，高熔点品种可用作增量剂，加工助剂和补强剂。

(18)Santoset I

这是美国Monsanto公司的产品。透明油状物。相对密度1．050～1．055(25℃)。具有特殊气味，稍有毒。本品为聚氯乙烯树脂增塑糊用增塑剂，和液体催化剂混合后加入糊料，在23℃以下糊料具有稳定的粘度和色调，固化后的制品硬而强韧，热变形温度高。
