聚乙烯线轮

---

(1)结构特点 定模7左右带斜楔5。

(2)动作原理 注射成型后，动模向下首先移动一段距离，然后定模7上的斜楔5的斜面段即迫使滑块6外移。与此同时，顶出系统的顶杆1作用推料板4，推料板自型芯11上把塑件推下来，见图5-30。

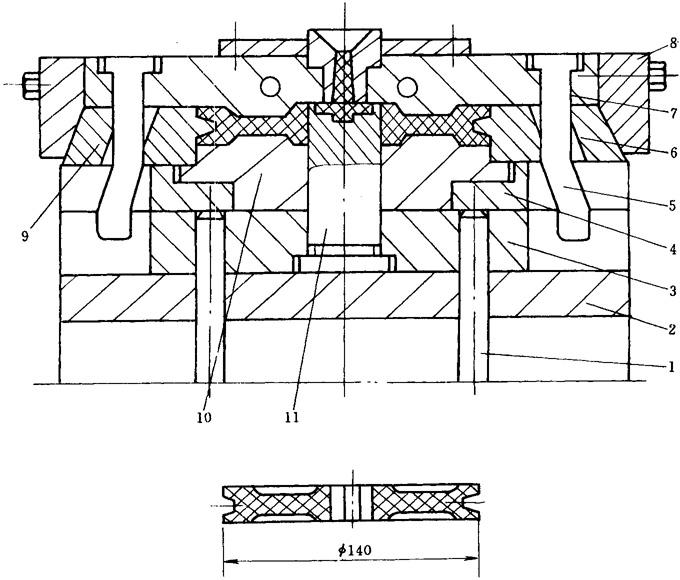

图5-30 聚乙烯线轮

1—顶杆 2—垫板 3—固定板 4—推料板 5—斜楔 6—滑块 7—定模板 8—挡块 9—滑块 10—模芯 11—成型芯

(3)设计和工艺要点 斜楔5上的斜度应和滑块6上的斜度一致。挡块8上的斜度，应略大于斜楔5的斜度，滑块6、9与推料板4用T形槽滑连，挡块8应具备足够的力学强度。
