美国镍及镍合金焊丝标准概述

---

美国AWS A5．14／A5．14M－1997《镍及镍合金光填充丝和焊丝标准》规定了镍及镍合金光填充丝、带极和焊丝的分类要求。它包括其成分中的含镍量均超过任何其他元素的焊丝，按填充金属的化学成分进行分类，见表5．3－3的规定。

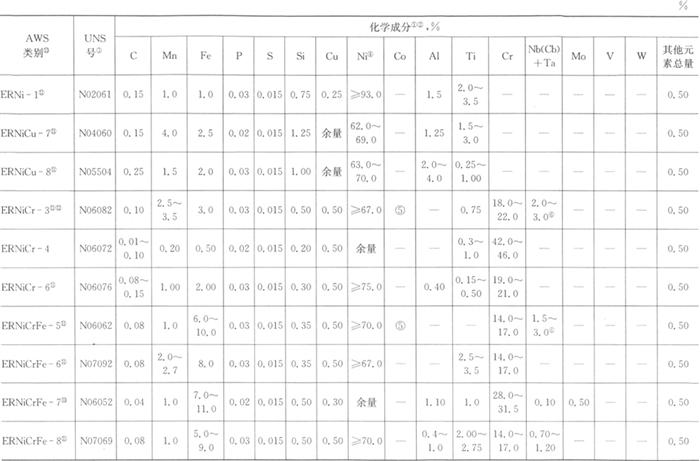

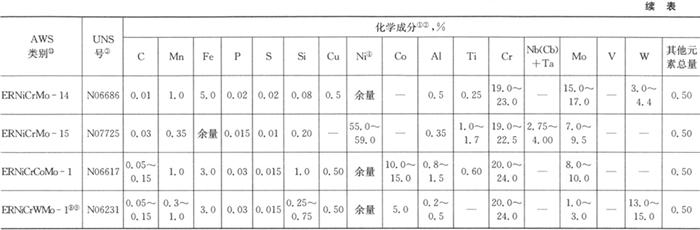

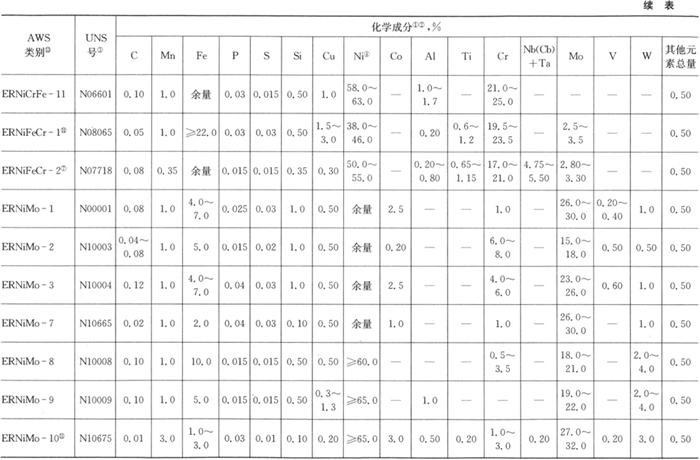

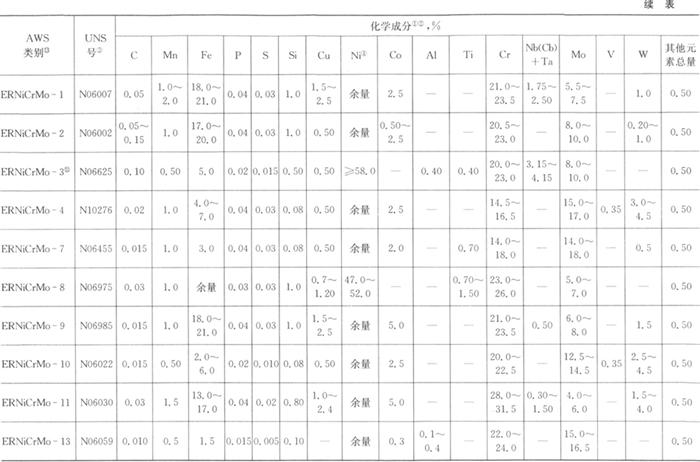

表5．3－3 镍和镍合金填充丝及焊丝化学成分要求(AWS A5．14／A5．14M－1997)

注：①应对表中给出规定数值的元素进行分析，如在常规分析中表明存在其他元素，应作进一步分析，以确定那些元素的总量不超过表中最后一栏“其他元素总量”所规定的极限值。

②除非另有规定，表中的单个值为最大值。

③SAE／ASIM金属和合金的统一编号体系。

④包括伴随的钴。

⑤如买方规定的话，铝的含量不超过0．12%。

⑥Mil－E－21562E型，钽的含量不超过0．30%。

⑦硼的含量最大值为0．006%。

⑧硼的含量最大值为0．003%。

⑨镧的含量最大值为0．050%。

⑩Al+Ti的含量最大值为1．5%。

⑾Mil－E－21562E型，Pb＜0．010，“其他元素总量”应包括铅、锡、锌。

⑿当规定为EN82H或RH82日时，硫是0．03～0．10。

⒀对带极，类别号“R”应用“Q”替代。

⒁Ni－Mo的含量为94．0%～98．0%，Ta的含量不大于0．02%，Zr的含量不大于0．10%。

从应用的观点出发，本标准中的大多数填充金属类别在ANSI／AWS A5．11／A5．11M《镍及镍合金药皮焊条标准》中有相应类别，表5．3－4列出了本标准中的焊丝类别在与．ANSI／AWS A5．11中相应药皮焊条类别的比较。

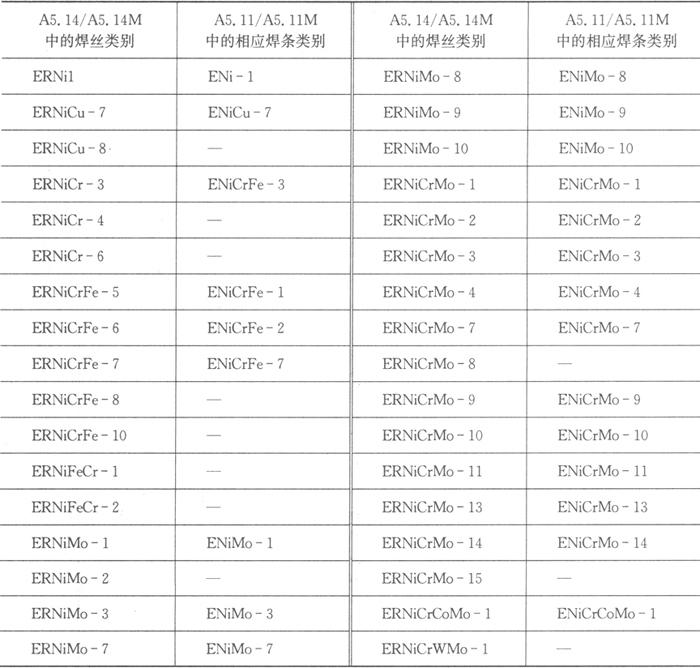

表5．3－4 类别的比较

从AWS A5．14／A5．14M－1997来看，在此版的标准中增加了许多新的类别如ERNiCu－8、ERNiCr－6、ERNiCrFe－7、ERNiCrFe－8、ERNiCrFe－10、ERNiMo－8、ERNiMo－9、ERNiMo－10、ERNiCrMo－10、ERNiCrMo－11、ERNiCrMo－13、ERNiCrMo－14、ERNiCrMo－15、ERNiCrCoMo－1和ERNiCrWMo－1等。除这些类别外，由于我国等效采用美国AWS标准，其余类别与我国标准GB／T 15620－1995完全相同。
